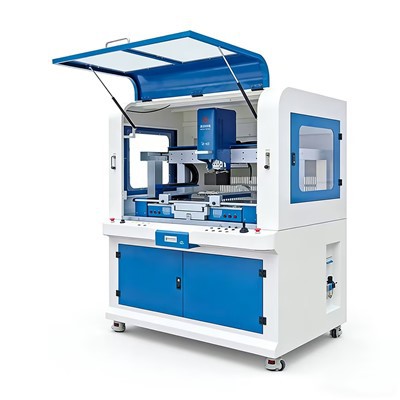

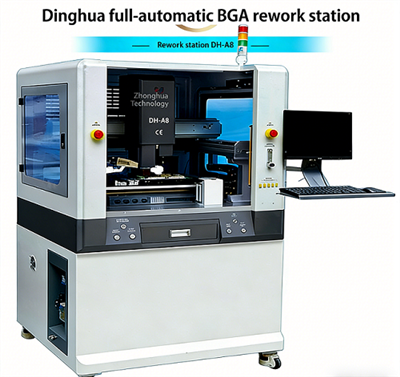

BGA Rezo Station

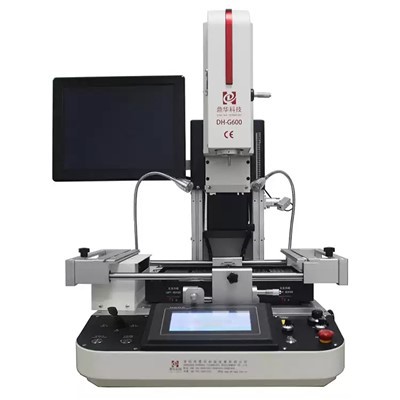

Kontwòl Tanperati BGA Rework Station trè enpòtan

Estasyon yo rivork ki gen desen ki pi fasil pou itilize yo se moun ki ekipe ak aparèy chofaj presizyon nan tèt ak anba. Avèk konsepsyon sa a, ou ka kenbe tanperati a konsistan sou tou de bout PCB la. Estasyon retravay lè cho pral anjeneral anplwaye lè chofe konsantre sou tèt la ak yon aparèy chofaj tablo san konsantre pou pòsyon ki pi ba nan zòn chofaj la. Koule lè a pral chofe sou BGA a ak anba tablo a tou. Pati anba a nan lòj chofaj la pral konpoze de swa yon aparèy chofaj plak oswa yon aparèy chofaj limyè enfrawouj. Sou sèten modèl, plak la pral ekipe ak twou ki pèmèt pasaj la nan lè chofe. Si zòn nan ke ou gen entansyon chofe a piti, ou ka bezwen mete zòn nan dirèkteman anlè youn nan twou yo nan plak ki soti nan ki chalè emèt. Li ta ka menm nesesè pou make plas kote PCB la te mete. Si twou a ak plas la pa byen aliyen, soude a ta ka chofe nan move tanperati a. Anplis de sa, estasyon retravay yo ta dwe ekipe ak yon pwogram lojisyèl pou mete tanperati ak ajiste tanperati a pou chak nan aparèy chofaj yo nan degre egzak ki nesesè pou pwojè a nan men yo. Si yo byen fèt, estasyon rivork la pral kalibre anviwònman tanperati lojisyèl an ak tanperati chalè ki soti nan bouch la. Pwoblèm prensipal la se ke lè anba a pa konsantre, sa ki fè li difisil pou garanti yon gaye menm chalè ant tèt la ak anba nan yon tablo bay yo. San okenn karakteristik ki pral konsantre lè a sou anba PCB la, ou ta ka bezwen ajiste tanperati a manyèlman sou anba a nan lòj chofaj la. Chofaj yo anba sou modèl estasyon IR rework yo fèt ak pa gen okenn konsantre anba-bò pou lè a chofe. Gen kèk estasyon rivork IR itilize yon limyè chalè ekipe ak yon difize nwa ki fè li pi fasil chofe tablo sikwi a respire soti nan yon bout nan lòt. Akòz enkapasite pou lojisyèl an kalibre ak chalè a sou enfrawouj anba-chofaj la, ka gen yon divèjans tanperati osi lajè ke 100 degre C nan sèten inite. Sou sèten modèl, lojisyèl an pa pral menm pèmèt ou mete chalè a an degre. Olye de sa, ou gen dwa sèlman mete chalè a an pousantaj, sa ki ka fè anviwònman yo menm pi difisil yo mete byen. Ou ka bezwen mete thermocouples sou tablo sikwi enprime a epi tcheke tanperati yo souvan. Kòm ou premye desann pwosesis la, kèk nan chips yo gendwa vin fri.

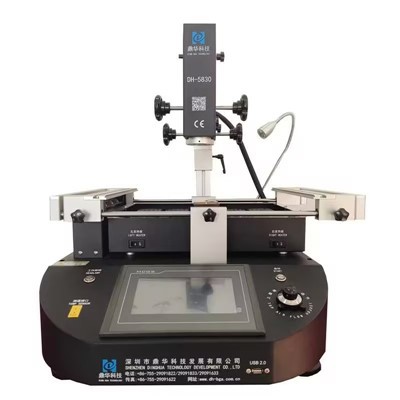

Karakteristik kle yo konsidere lè w ap achte yon estasyon retravay BGA

BGA lè cho aplike lè ak yon ponp. Kontinwe, estasyon rivork lè cho tipikman pwodui kèk degre nan bri. Modèl ki pi nouvo yo anjeneral ekipe ak ponp pi peyaj, menm si pwoblèm nan son se toujou yon faktè ke ou dwe aksepte si ou itilize sa a ki kalite estasyon rivork. Estasyon IR anjeneral pa pwodui okenn bri. Si ou bezwen limite kantite bri ki soti nan machin rivork ou a, yon estasyon IR ta pi bon opsyon. Bri ka yon pwoblèm nan sèten anviwònman, espesyalman si gen deja plizyè machin byen fò ki ale nan yon fwa. Estasyon rivork lè cho yo ekipe ak bouch ki fè li pi fasil pou itilizatè yo konsantre koule lè a sou diferan zòn nan yon tablo sikwi enprime. Lè pwosesis la fèt pa yon seri men kalifye, travay la ka souvan fini pi bonè ak yon BGA lè cho paske inite sa yo fè li fasil izole detay ki pi delika ki ka difisil pou chofe. Avèk yon gwo bout bwa konsantre IR, ou pa bezwen achte bouch chalè nan diferan gwosè, depi chak gwo bout bwa ka rekonsantre sou lòd ou. Sepandan, li pral souvan pran plis tan pou pote plis detay delika nan tanperati a vle. Pafwa gwo bout bwa a IR pa ka chofe detay yo pi lejè sou yon etalaj gri boul. Yon zòn pwoblèm patikilye ak travès IR yo se tach ajan yo sou yon BGA, ki souvan bezwen tep nwa pou pote yo nan tanperati ki nesesè yo. Anplis de sa, pousantaj siksè ou ak yon machin rivork tout pral depann de si inite a ase pou volim nan rivork ou espere reyalize nan yon jou bay yo. Pi bon estasyon rivork BGA pou travay volim segondè yo pral jeneralman nan varyete lè chofe a. Yon estasyon lè cho fè li pi fasil pou chofe soude a epi fini travay la pi bonè. Machin lè cho gen plis pati ak Pwodwi pou Telefòn depi ou bezwen diferan gwosè bouch. Sa ka fè yo pi konplike pou repare epi kenbe. IR BGA yo konpoze de mwens pati konplèks, ki pèmèt antretyen ak reparasyon mwens konplike. Sou inconvénient la, inite sa yo kouri gam an tèm de bon jan kalite, kòm kèk nan modèl yo ki ba pri yo tipikman ekipe ak pati ki ba-klas ki ofri pèfòmans medyòk. Lè li rive tan pou fè yon seri travay ki pi konplèks ak yon estasyon retravay IR klas ki pi ba, zouti siplemantè yo pral souvan nesesè. Ou ta dwe konsidere tou frekans nan ki antretyen kapab nesesè pou inite respektif la. Si yon estasyon retravay konsiste de anpil pati konplike, chans pou yon pann ta ka yon menas reyèl ak koute chè. Si machin nan rivork konsiste de yon minimòm de pati ankò ofri rezilta ekselan, pwobableman ou te jwenn pi bon estasyon rivork la. Yon lòt karakteristik enpòtan sou yon estasyon retravay se yon fanatik refwadisman otomatik. Avèk karakteristik sa a, tablo sikwi enprime a ak chak aparèy chofaj nan machin nan pral refwadi lè sa nesesè. Pandan w ap travay sou yon PCB apre lòt, inite a ap refwadi otomatikman jan sa nesesè ant chak tablo. Yon fanatik refwadisman esansyèl pou efikasite pwojè sou pifò estasyon retravay, ki gen tandans refwadi tou dousman ant aplikasyon yo. Machin BGA ki sèvi ak plak metal komanse fouye ka pran tan espesyalman pou refwadi. Gwosè ak sansiblite ankadreman ou yo ka afekte tou ki kalite estasyon rivork ki pi bon pou operasyon ou yo. Gen kèk machin ki ka kenbe ankadreman jiska 36 pous. Espas ki nan aparèy chofaj la ta dwe akomode tablo sikwi a ase pou pote PCB a tout antye jiska 150 degre C. Sa a ta dwe ede konpanse nenpòt efè deformation posib. Laj tablo ou yo ka afekte tou ki machin ki pi bon. Pandan de deseni ki sot pase yo, soudaj san plon te vin nouvo estanda nan manifakti. Kontinwe, retravay mande pou pi wo tanperati sou nouvo ankadreman sikwi enprime. Sou PCB ki pi gran yo, yo te mande mwens chalè pou retravay paske soude fèblan-plon fonn nan pi ba tanperati. Si w ap travay sitou ak nouvo PCB, ou ka bezwen yon estasyon pi pwisan ki ka reyalize pi wo tanperati.

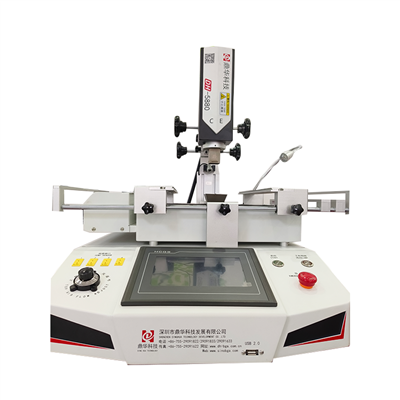

Operasyon Prensip BGA Rework Station

Pwofesyonèl ki te fè travay estasyon retravay BGA konnen ke "chofaj" se avantou pou retravay siksè. Pwosesis PCB nan tanperati ki wo (315-426 degre) pou yon tan long pral pote anpil pwoblèm potansyèl. Domaj tèmik, tankou deformation pad ak plon, delaminasyon substra, tach blan oswa anpoul, ak dekolorasyon. Domaj "envizib" nan PCB ki te koze pa tanperati ki wo se menm pi grav pase pwoblèm ki nan lis pi wo a. Rezon ki fè gwo estrès tèmik la se ke lè konpozan PCB nan tanperati chanm toudenkou kontakte yon fè soude ak yon sous chalè apeprè 370 degre, yon zouti desoude oswa yon tèt lè cho pou sispann chofaj lokal, pral gen yon diferans tanperati apeprè. 349 degre sou tablo sikwi a ak konpozan li yo, sa ki lakòz "Popcorn" fenomèn. Se poutèt sa, kèlkeswa si plant PCB asanble a sèvi ak vag soude, faz vapè enfrawouj oswa konveksyon reflow soude, chak metòd jeneralman mande pou prechofaj oswa tretman prezèvasyon chalè, ak tanperati a se jeneralman 140-160 degre. Anvan aplikasyon an nan soude reflow, yon senp prechofaj kout tèm nan PCB a ka fè fas ak anpil pwoblèm pandan rivork. Sa a te gen siksè pou plizyè ane nan pwosesis la soude reflow. Se poutèt sa, benefis ki genyen nan sispann prechofaj nan prévalence nan eleman PCB yo manifoul.
