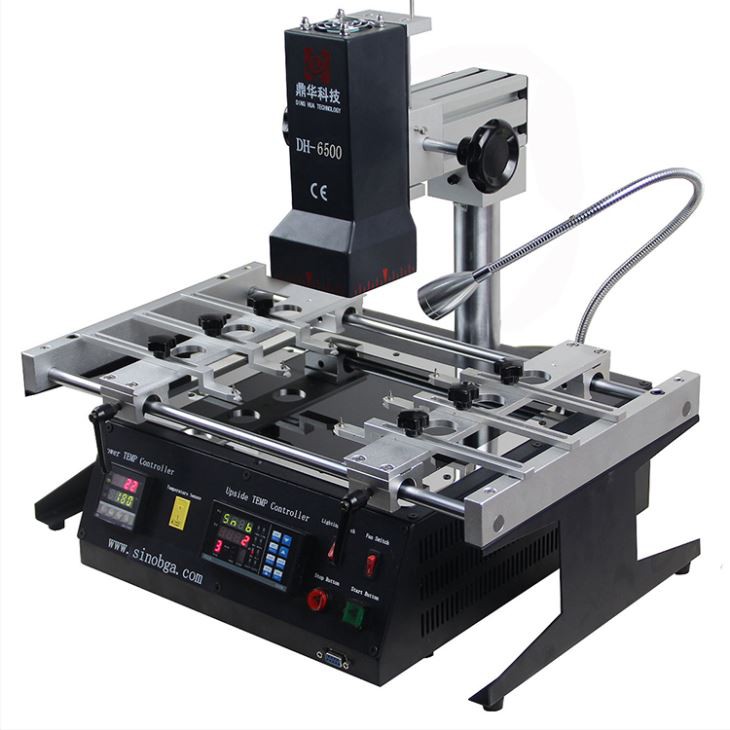

Estasyon soude enfrawouj

                                                                                      Estasyon soude enfrawouj

Estasyon konplè IR BGA rivork ak 2 zòn chofaj, yo te adapte pou yon chip gwo gwosè (mwens pase 80 * 80 mm),

ak PCB sa yo, tankou, televizyon, konsole Gaming ak òdinatè elatriye.

Paramèt pwodiksyon

Pouvwa total	2300W
Top aparèy chofaj	450W
Chofaj anba	1800W, konplètman fèmen nan yon lòj vè ki pwoteje
Pouvwa	110 ~ 250V 50/60Hz
Mouvman tèt tèt	Leve/desann, vire librement.
Ekleraj	Taiwan dirije limyè k ap travay, nenpòt ang ajiste.
Depo	Sere 10 gwoup pwofil tanperati
Pozisyon	V-Groove, sipò PCB ka ajiste nan direksyon X, Y ak aparèy ekstèn inivèsèl
Kontwòl tanperati	K Capteur, Bouk fèmen
Tanperati presizyon	± 2 degre
PCB gwosè	Max 270 * 320 mm Min 20 * 20 mm
BGA chip	5 * 5 ~ 80 * 80 mm
Espas minimòm chip	0.15 mm
Capteur tanperaman ekstèn	1pc
Dimansyon	L480×W370×H390 milimèt
Pwa nèt	Apeprè 15.5KG

Detay pwodwi

Top IR aparèy chofaj, 80 * 80 mm, yo itilize pou prèske tout chip yo chofe

Ou dwe lajman itilize pou plak mèr ak gwo gwosè jiska 270 * 320 mm

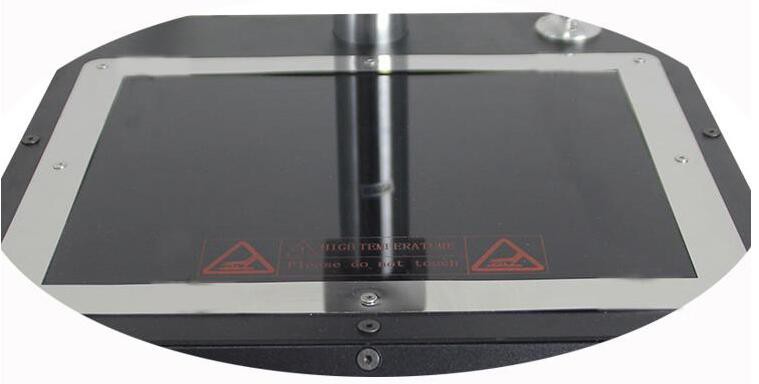

Anba IR konplètman fèmen nan yon vè ki pwoteje

Enstriman Panel pou anviwònman tanperati ak tan, fasil pou opere ak itilize fasilman

Panel enstriman

Estasyon soude enfrawouj - Karakteristik espesyal:

• Enpòte aparèy chofaj: kalite siperyè ak dirab.
• Taiwan enfrawouj prechofaj plak seramik ak gad vè.
• De zòn chofaj: aparèy chofaj anwo a se enfrawouj, ak aparèy chofaj pi ba a se prechofaj enfrawouj tou.
• K-tip kontwòl fèmen-bouk: presizyon tanperati a se nan ± 2 degre. Konektè Capteur ekstèn la detekte tanperati aktyèl la pandan chofaj.
• Sistèm notifikasyon son: yon rapèl vwa rive 5-10 segonn anvan fini chofaj la, alèt operatè a pou prepare.

Sèvis nou yo

• Anvan livrezon: Machin nan pral sibi tès Vibration pou omwen 12 èdtan anvan livrezon. Apre sa, yo pral teste machin nan ankò pou asire ke li fonksyone byen.
• Apre akouchman: Lè machin nan rive nan kote ou ye a, nou pral kontakte w pa imel, telefòn, oswa WhatsApp pou konfime ke machandiz yo te trete nan yon fason apwopriye.
• Resi machin: Nou pral bay sipò teknik pou enstalasyon ak operasyon.

FAQ

K: Ki jan pwodwi a chaje?

A: Se pwodwi a chaje nan yon katon katon ak kim andedan pou pwoteksyon.

K: Èske ou se yon faktori?

A: Wi, nou se yon faktori ki gen pwòp depatman R&D nou ak yon atelye san pousyè.

K: Si mwen bay lòd pou yon gwo kantite, èske mwen ka jwenn yon pi bon pri?

A: Wi, tanpri kontakte nou pou plis detay.

K: Èske mwen ka vizite atelye ou a?

A: Wi, ou ka vizite. Tanpri fè nou konnen davans.

Estasyon soude enfrawouj - manyen asanble elektwonik

Dechaj elektwostatik (ESD)

Sèten eleman yo itilize nan asanble elektwonik yo sansib a elektrisite estatik epi yo ka domaje pa egzeyat. Chaj estatik yo kreye lè materyèl ki pa kondiktif yo separe, tankou lè sache plastik yo ranmase oswa louvri, lè friksyon rive ant rad sentetik, oswa lè kasèt plastik yo dispanse. Chaj sa yo kapab tou leve soti nan anpil lòt sous.

Chaj estatik destriktif ka akimile sou kondiktè ki tou pre, tankou po moun, epi yo ka egzeyate kòm etensèl ant kondiktè. Pou egzanp, lè sifas yon asanble tablo enprime manyen pa yon moun ki gen yon chaj estatik, domaj ka rive si egzeyat la pase nan yon modèl kondiktif nan yon eleman estatik-sansib. Li enpòtan pou sonje nivo domaj estatik nan eleman yo pa ka santi nòmalman pa moun (tipikman pi ba pase 3,000 vòlt).

Twòs elèktrik (EOS)

Domaj elèktrik twòp estrès (EOS) ka koze pa pike enèji endezirab, ki ka rive nan fè soude, ekstrè soude, enstriman tès, ak lòt ekipman elektrik opere. Ekipman sa a dwe fèt pou anpeche dechaj elektrik ki ka lakòz domaj.

Zòn Travay ESD/EOS ki an sekirite

Objektif yon zòn travay ki an sekirite ESD/EOS se anpeche domaj nan eleman sansib soti nan pwent ak dechaj estatik. Zòn sa yo dwe fèt epi konsève pou minimize risk pou domaj ESD/EOS.

Manyen ak Depo Metòd

1, PC asanble tabloyo dwe toujou okipe nan zòn travay byen deziyen.

2, Zòn travay deziyen yo dwe tcheke detanzantan pou asire yo kontinye satisfè estanda sekirite pou pwoteksyon ESD. Enkyetid prensipal yo enkli:

• A. Bon metòd baz.
• B. Dissipation estatik nan sifas travay yo.
• C. Dissipation estatik nan sifas etaj.
• D. Operasyon souflè ion ak zam lè ion.

3, Zòn travay deziyen yo dwe kenbe gratis nan materyèl estatik jenere tankou polistiren, vinil, plastik, twal, oswa nenpòt lòt materyèl ki jenere chaj estatik.

4, Zòn travay yo dwe kenbe pwòp ak pwòp. Pou anpeche kontaminasyon asanble PC yo, yo pa pèmèt manje oswa fimen nan zòn travay la.

5, Lè yo pa itilize, eleman sansib ak tablo PC yo dwe estoke nan sache oswa bwat ki pwoteje.

6, Lè w ap manyen asanble tablo PC yo, operatè a dwe byen chita sou youn nan metòd sa yo:

• A. Mete yon braslè ponyèt ki konekte ak tè latè.
• B. Mete de baz talon epi kenbe tou de pye yo sou yon sifas etaj estatik disipatif.

7, asanble tablo PC yo ta dwe okipe pa bor yo. Evite manyen sikui yo oswa eleman yo (gade Figi 1).

8, Eleman yo ta dwe tou okipe pa bor yo chak fwa sa posib. Evite manyen fil eleman yo (gade Figi 2).

9, krèm men ak losyon ki gen silikon pa ta dwe itilize, paske yo ka lakòz soudabilite ak pwoblèm adezyon epoksidik. Losyon espesyal ki fòme pou anpeche kontaminasyon tablo PC yo disponib.

10, Yo ta dwe evite anpile tablo PC yo ak asanble yo pou anpeche domaj fizik. Manto espesyal ak plato yo disponib pou manyen.
