BGA soude ak desoude machin

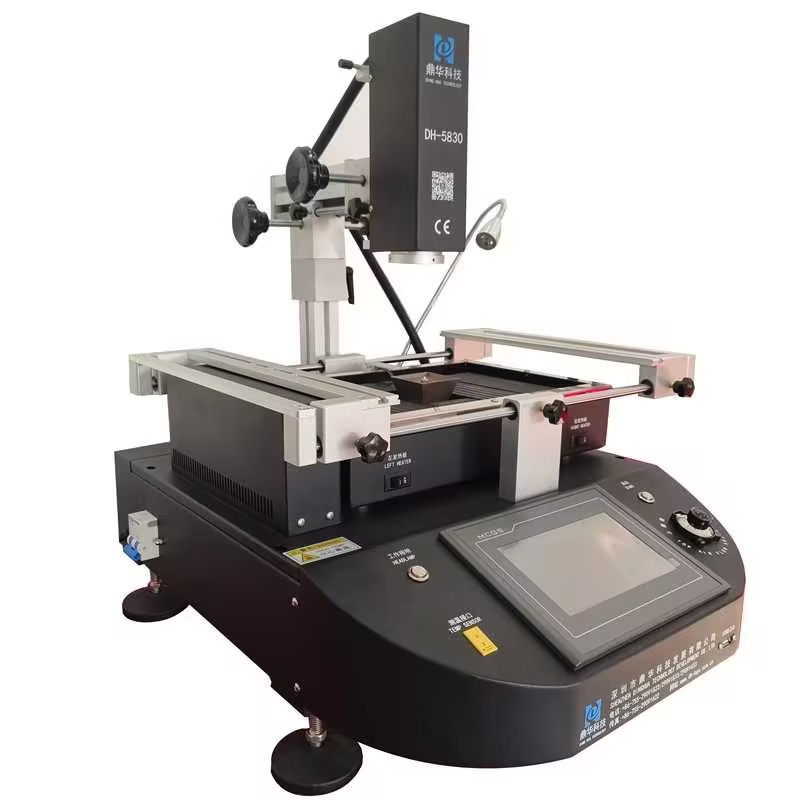

DH-5830 se yon estasyon rework manyèl SMT BGA ki fèt pou aplikasyon pou soude ak desoude BGA egzak ak serye. Machin sa a soude ak desoude BGA ekipe ak twa zòn tanperati, panèl ekran manyen definisyon wo, ekleraj dirije, koòdone USB, Capteur tanperati ekstèn, Capteur K fèmen bouk, plim aspirasyon vakyòm.
Dekri teren
Pwodwi Deskripsyon
DH-5830 se yon estasyon retravay SMT BGA manyèl ki fèt pou aplikasyon pou soude ak desoude BGA egzak ak serye. Kòm yon pri -sistèm retravay BGA efikas, li se ideyal pou reparasyon PCB, rivork, ak manifakti elektwonik ti pakèt.
BGA sa a soude ak desoude machin karakteristik yontwa -zòn endepandan sistèm kontwòl tanperati(chofaj tèt, aparèy chofaj anba, ak PCB prechofaj), pèmèt pwofil tèmik pi egzak ak diminye risk pou PCB deformation oswa domaj konpozan. Sistèm nan asire pèfòmans chofaj ki estab ak repete pou plizyè pakè BGA, QFN ak IC.
Ekipe ak yongwo -panèl ekran tactile, DH-5830 a pèmèt itilizatè yo fasilman mete, kontwole, ak ajiste koub tanperati an tan reyèl. Ekleraj ki ap dirije entegre bay vizibilite klè pandan operasyon aliyman ak rivork, amelyore presizyon ak fasilite yo itilize.
Sistèm rivork BGA a sipòte yonCapteur tanperati ekstènepiK-kalite tèrmokapteur fèmen-kontwòl bouk, asire fidbak tanperati presi ak bon jan kalite soude ki konsistan. Yon koòdone USB entegre- pèmèt depo done ak transfè pwofil, amelyore kontwòl pwosesis ak trasabilite.
Anplis de sa, DH-5830 a gen ladann yonplim aspirasyon vakyòmpou ranmase ak plasman eleman san danje epi efikas pandan soude ak desoude BGA, sa ki fè li yon estasyon pratik ak itilizatè -zanmitay SMT BGA rework pou teknisyen ak enjenyè.
Pwodwi spesifikasyon
|
Atik
|
Paramèt
|
|
Pwovizyon pou pouvwa
|
AC220V±10％ 50Hz
|
|
Rated pouvwa
|
5500W
|
|
Top pouvwa
|
1200w
|
|
Anba pouvwa
|
1200w
|
|
Pouvwa enfrawouj
|
3000w
|
|
Bouton-koule anlè
|
Pou ajisteman koule lè cho anwo -(sitou, trè piti/gwo chips)
|
|
Mòd operasyon
|
HD manyen ekran, anviwònman sistèm dijital
|
|
Depo Profile Tanperati
|
50000 gwoup
|
|
Kontwòl Tanperati
|
K Capteur + Bouk fèmen
|
|
Mouvman aparèy chofaj tèt
|
Dwa/gòch, devan/dèyè, vire libreman
|
|
Tanperati presizyon
|
± 2 degre
|
|
Pozisyon
|
Entelijan pwezante, PCB ka ajiste nan direksyon X, Y ak "5 pwen sipò" + V-groov pcb bracket + enstalasyon inivèsèl.
|
|
PCB gwosè
|
Max 410 × 370 mm Min 22 × 22 mm
|
|
BGA chip
|
2x2 - 80x80 mm
|
|
Espas minimòm chip
|
0.15mm
|
|
Capteur tanperaman ekstèn
|
1pc
|
|
Dimansyon
|
570 * 610 * 570mm
|
|
Pwa nèt
|
35KG
|
