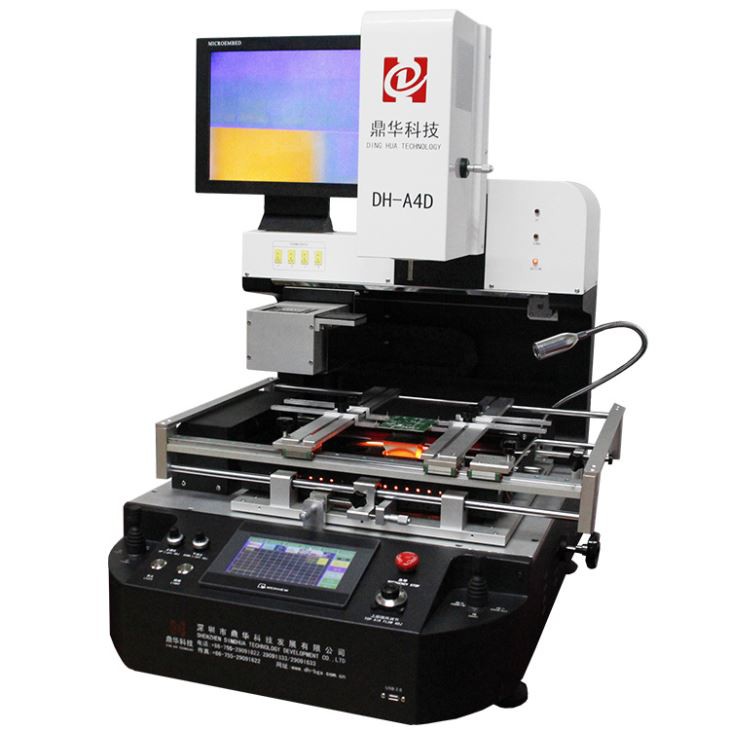

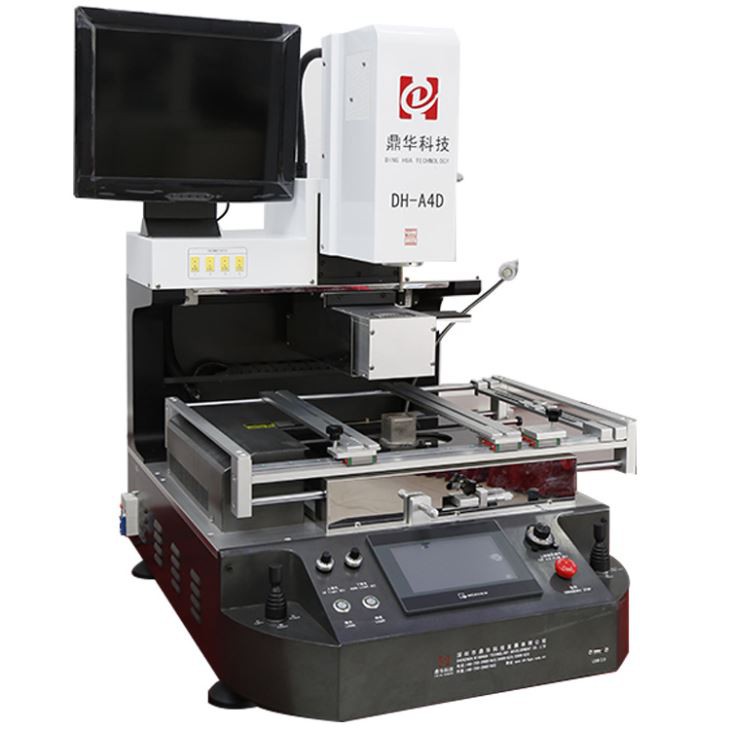

Otomatik Optical Bga Rework Station

Otomatik optik BGA estasyon rivork

DH-A4D se yon ekselan estasyon retravay BGA prezante ak zòn prechofaj IR mobil, totalman otomatik optik CCD ak chip.

feeder, ak pwen lazè bati-an tèt la tèt cho, elatriye Ki ka ede w fè pwosedi a retravay pi fasil ak pi efikas.

Paramèt pwodwi nan estasyon otomatik optik BGA rivork

Detay pwodwi nan machin plen oto optik BGA reballing

Plen otomatik optik CCD enpòte soti nan Japon & chip feeder yo itilize pou yon chip ak 1 * 1 ~ 80 * 80 mm,

lè machin nan ap travay, plim vakyòm nan bati tèt tèt ka otomatikman chwazi chip la oswa mete chip la sou.

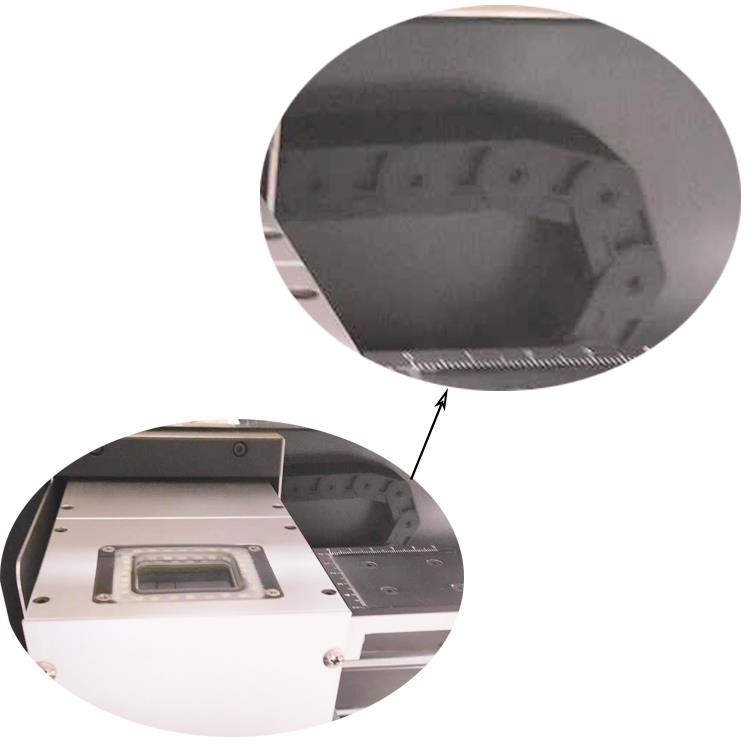

"Chenn tank la" pou câbles sa yo kouri ak yon CCD optik & chip feeder, san danje epi dirab.

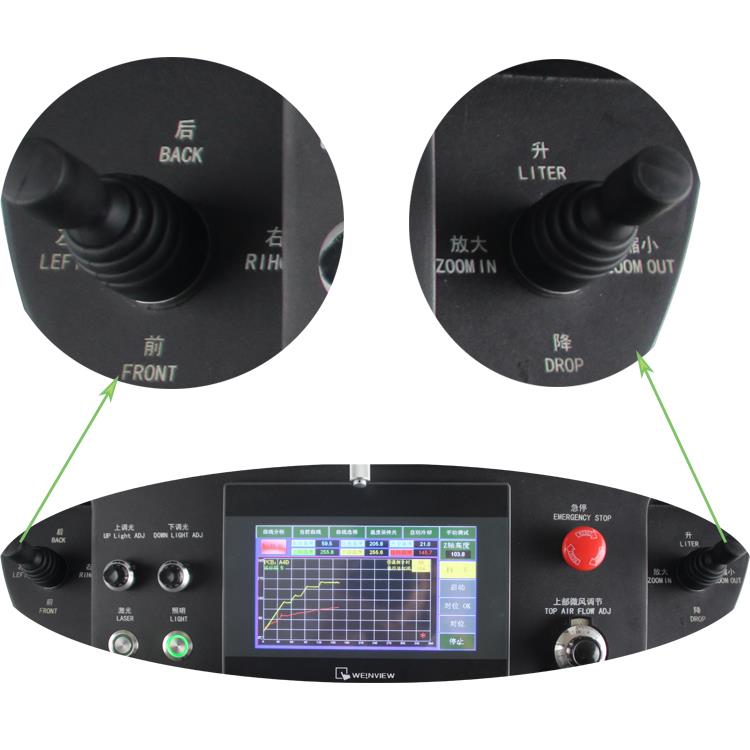

De joysticks, lè manyèl, youn se pou optik CCD & chip feeder yo dwe deplase goch / adwat oswa bak / devan,

youn se pou tèt tèt kouri monte oswa desann, ak imaj sou ekran ki monitè kè bebe rale nan oswa soti.

Zòn enfrawouj prechofaj, pou diferan fòm oswa chip ki sitiye nan diferan pozisyon, ak zòn nan IR konsiste de kabòn

tib chofaj fib (limyè nwa fasil absòbe pa PCB ak dirab) ak anti tanperati ki wo plak pwotèj glas

(anpeche nenpòt ti eleman oswa pousyè tonbe andedan).

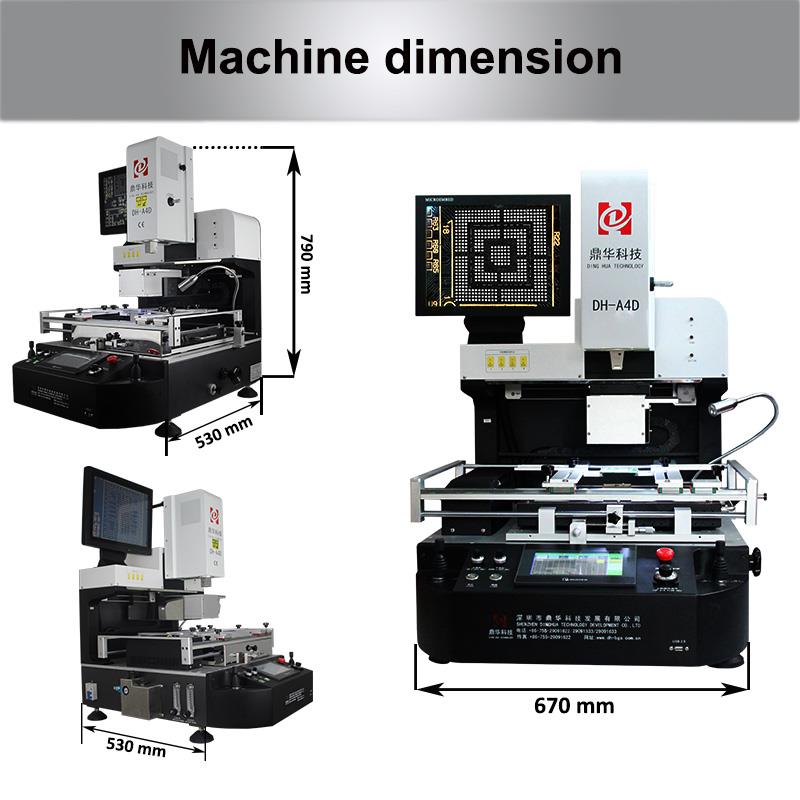

BGA rework estasyon DH-A4D, L * W * H =670 * 530 * 790mm, pwa nèt: 95kg, chaje nan yon bwat plywood ak kim andedan pou

machin pwoteje. Dimansyon apwopriye a ak pwa yo pratik pou yon workbench ki pi, pa gen pwoblèm nan reparasyon boutik

oswa atelye.

Anbake, anbalaj, ak lavant-apre estasyon otomatik optik BGA rivork la

Machin tankou sa a DH-A4D yo pral vibre pou omwen 24 èdtan anvan livrezon, kèlkeswa sot pase a oswa kounye a,

nou se youn nan sèlman ki fè Vibration pou estasyon rivork BGA, apre sa, kite li kouri toujou ap omwen 24 èdtan.

Pou asire ke machin yo pral travay avèk efikasite.

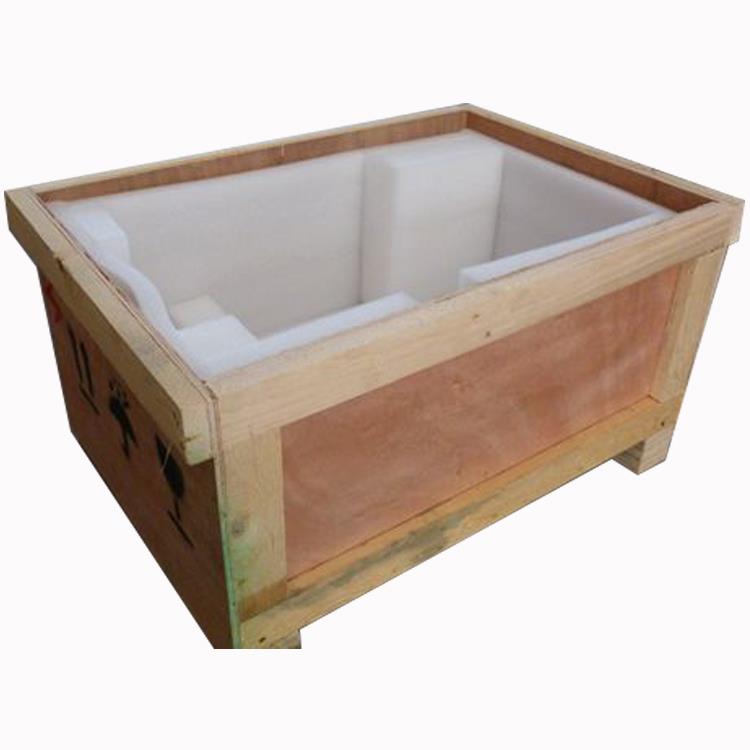

Chaje nan bwat plywood (fumige), kèlkeswa kote li pral anbake, pa gen okenn limit pou

Enpòtasyon. Planch bwa epè ak kim enteryè ka fè yon machin pwoteje byen, ak modèl endike ki montre avèti a pa gen tèt anba, anwo ak frajilité elatriye Pou machin ap resevwa pi bon pwoteksyon sou wout la livrezon.

Kliyan ki gen anpil valè k ap itilize machin nou an

Kliyan sa yo kòm pi wo a te itilize estasyon rivork BGA nou an, pa sèlman nan Lachin, men tou, lòt bò dlo, si ou fèmen nan yo, ou ka eseye kontra yo epi ale nan wè, plis detay, tanpri jis kontakte nou.

FAQ nan estasyon otomatik BGA rivork

1. K: Ki jan fè eleman yo alantou chip la ki ta dwe soude oswa desoude?

A: Bouch yo Customized yo nesesè, si pa gen okenn ajutaj apwopriye, tou, materyèl la reziste chalè, tankou,kasèt karpton.

2. Q:Si se premye fwa saMwen eseyeretravay yon tablo, ki jan mwen ta dwe fè?

A: Nou sijere ou eseye retravay yon tablo bouyon an premye.

3. K: Èske mwen ka itilize li pou repare Iphone, Macbook ak lòt PCBA?

A: Asire w, osi lontan ke PCB a se mwens pase 410 * 450mm, Lè sa a, yo ka retravay pa machin sa a.

4. K: Èske mwen ka ajoute yon kamera sou bò pou gade boul la soude k ap fonn?

A: Wi, si sa nesesè, yon kamera ka enstale pou sa, imaj la pral montre sou ekran ki monitè kè bebe.

Konnen ki jan sou estasyon rework BGA optik Automatci:

1.Umanize konsepsyon:

Embedded ak PC Endistriyèl plis kondwi motè Stepper plis modil Entelijan tanperati, ki estab ak serye.

Windows IOS koòdone nan lang angle ak Chinwa plis koòdone USB, fasil opere.

Adopte de zòn chofaj, tou de aparèy chofaj anwo ak aparèy chofaj pi ba yo se lè cho,

Sistèm allusion son. 5s-10s anvan fini chofaj la

2.Kontwòl tanperati egzat:

De chofaj endepandan tanperati plis PID pwòp tèt ou ajisteman plis PLC, presizyon tanperati yo pral sou apeprè 2 degre.

Li ka mete 8 segman chofaj, ak depo masiv nan pwofil tanperati gwoup.

Mete yon koub chofaj BGA fasilman ak rechèch endèks.

3. Pratik aliyman vizyèl:

Aliyman optik plis sistèm lantiy koulè CCD plis pwezante lazè

2 separasyon koulè, agrandisman, ajisteman mikwo

Oto konsantre, oto koreksyon, oto diferansyasyon koulè.

Sistèm ajisteman nivo limyè.

Kamera Japon ka deplase devan ak dèyè.

Bati-an ponp vakyòm, ranmase chip BGA a otomatikman.

Kontwòl joystick, rale ak rale, desann ak leve.

4.Precision konpozan:

Egzak amann-akor nan chip BGA

X, Y, Z mikromèt amann ajisteman, presizyon plasman yo pral apeprè 0.01mm

V-groove kranpon plis aparèy inivèsèl apwopriye pou tout kalite PCB.

Sistèm chofaj ak tèt mòn 2 nan 1 konsepsyon, pwezante egzak.

5.Perfect konsepsyon sekirite:

Avèk pwoteksyon echèk fanatik, fonksyon pwoteksyon echèk tèrmokapteur.

Pwoteksyon surchof, fonksyon sispann ijans.

Aplikasyon:

Apwopriye pou tout kalite BGA (CCGA, BGA, QFN, CSP, LGA, Micro SMD, MLF, pake POP)

Plon ak san plon.
