Optik Labtop BGA Rework Station

Optical laptop bga rework station

1. Aperçu rapid:

Karakteristik nan DH-G600 BGA Rework machin

1. lajman ki itilize nan Chip Nivo Ranplasman nan konpitè pòtatif, òdinatè, telefòn mobil, elatriye.

2. Otomatik retire, monte ak soude.

3. HD Optical Alignment sistèm pou jisteman aliye BGA ak Konpozan.

4. Pozisyon lazè ka byen vit aliman BGA Chip ak mèr.



Paramèt pwodwi Non pwodwi soude ak desoude machin Pouvwa total 5300W tèt chofaj 1200w chofaj anba anba chofaj lè cho 1200W, IR prechofaj 2700W Pouvwa 220V 50HZ% 2f60HZ Pozisyon V-groove, ankadreman PCB yo ka ajiste nan X, Y aks ak ekipe ak aparèy inivèsèl Kontwòl tanperati K-kalite, Bouk fèmen PCB gwosè Max 400x380mm, Min 22x22mm Gwosè chip 2x{{1}x50mm Espas minimòm chip {0}.15mm Capteur tanperati ekstèn 1 (opsyonèl) N.W. apeprè 60kg Plak mèr apwopriye telefòn mobil, laptop, Desktop, konsole jwèt, XBOX360, PS3

3. Karakteristik prensipal yo nan estasyon rivork DH-G600 BGA

• Jaden aplikasyon (tout seri aplikasyon pou retravay)
• Sant sèvis mwayen ak gwo.
• Aparèy sistèm mobil ak radyo.
• Telefòn selilè, PDA, pòtab, kaye ak plak mèr.
• Aparèy LAN, Nœuds Rezo ak ekipman kominikasyon militè yo.
• Ekipman medikal pòtab

Karakteristik:

1. Itilizasyon fleksib pou tout diferan kalite konpozan tankou SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA, ak tout Epoxy undefiled mikwo BGA ..etc.

2. Pwosesis retravay konplè (Pr-Heating, Tranpe, Re-Flow & Refwadisman) etap yo reyalize pou yon pwosesis retravay egzat ak estanda.

3. IR ki pa gen okenn efè sou Eleman adjasan.

4. Capteur mezi Tanperati sansib pou jwenn yon lekti ak siveyans Tanperati egzat ak enstantane.

5. Sistèm davwa entèn pou retire IC yo san danje epi ki estab.

6. refroidissement sistèm pou yo rive a nèt sou tout pwen ak Standard & refroidissement etap pwosesis pou Des.

7. Zouti pou reballing

8. Pozisyon pandan pwosesis retravay la aplikab lè l sèvi avèk yon konsèy lazè sou PCB

9. Egzak ak lis kouri tab XY enkli ak pake a.

10. Fasil & Zanmitay operasyon Via Manyèl mòd.

11. Yon ane Garanti aplike.

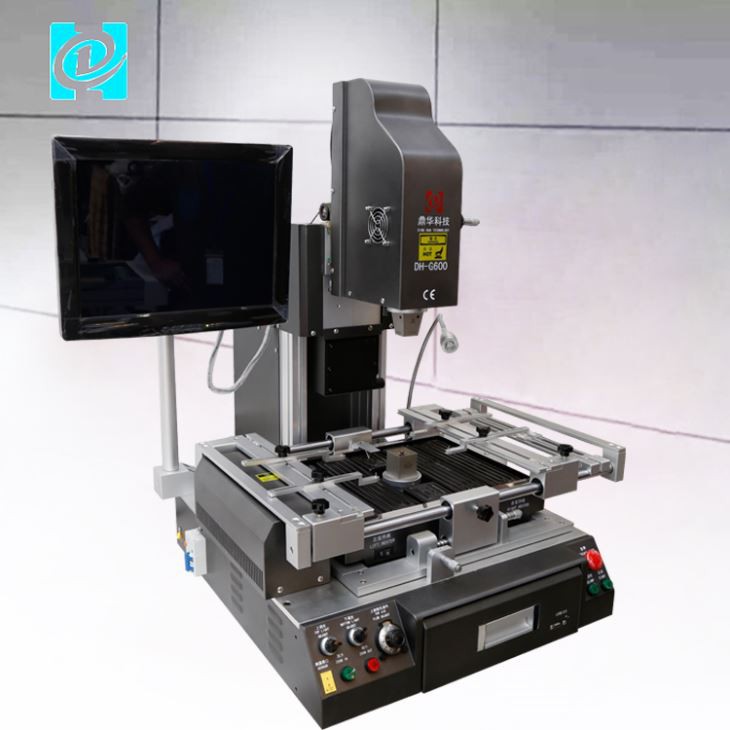

4. Imaj detaye nan G600 BGA REWORK STATION

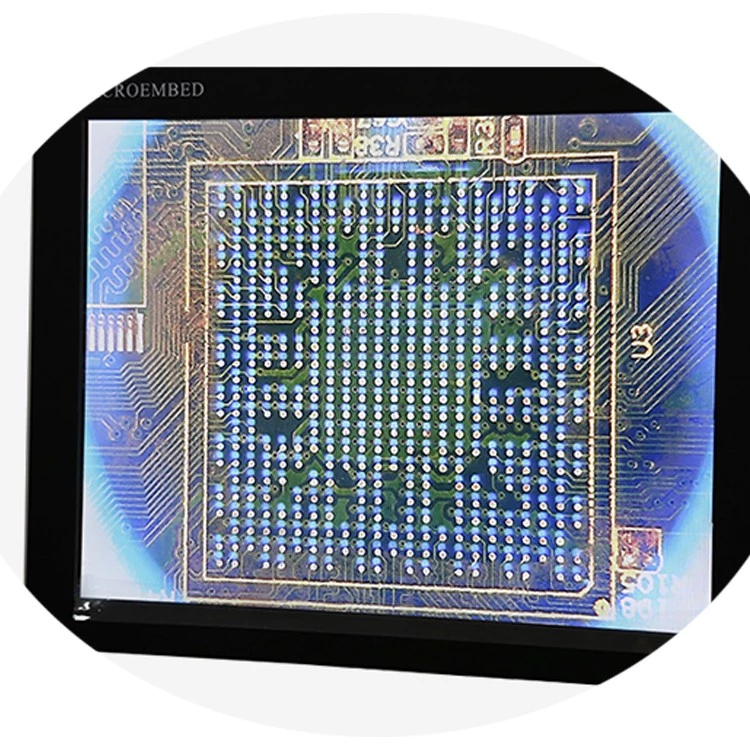

HD Optical CCD lantiy aliyman sistèm

Kamera a enpòte soti nan Panasonic, Japon pou asire presizyon ranplasman an nan ± 0.01mm.



Tèt aliye ak aparèy tès presyon bati, pou pwoteje PCB a kont domaj.

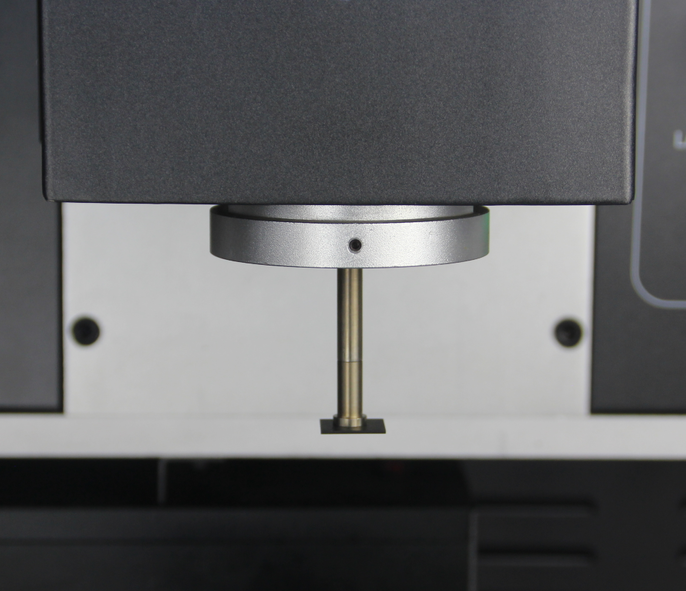

bati-an vakyòm nan tèt aliye ranmase chip BGA otomatikman apre desoldering fini

Avèk ajisteman tèt airflow, pou anpeche ti bga soufle.



Pozisyon PCB

V-Groove, tablo PCB yo ka ajiste nan X, ak Y aks epi ekipe ak yon aparèy inivèsèl.

4. Konpayi Profile

Pati nan kliyan nou yo

6. Anbalaj & Livrezon & Sèvis nan G600 BGA REWORK STATION

Opsyon livrezon

◆ Yo ta voye echantiyon nan 5 jou ouvrab apre li fin resevwa peman konplè. 7-15 jou pou lòd an gwo. ◆ Shipping Pa DHL, FedEx, TNT, EMS, ak UPS eksprime. Chajman pa lanmè disponib tou.

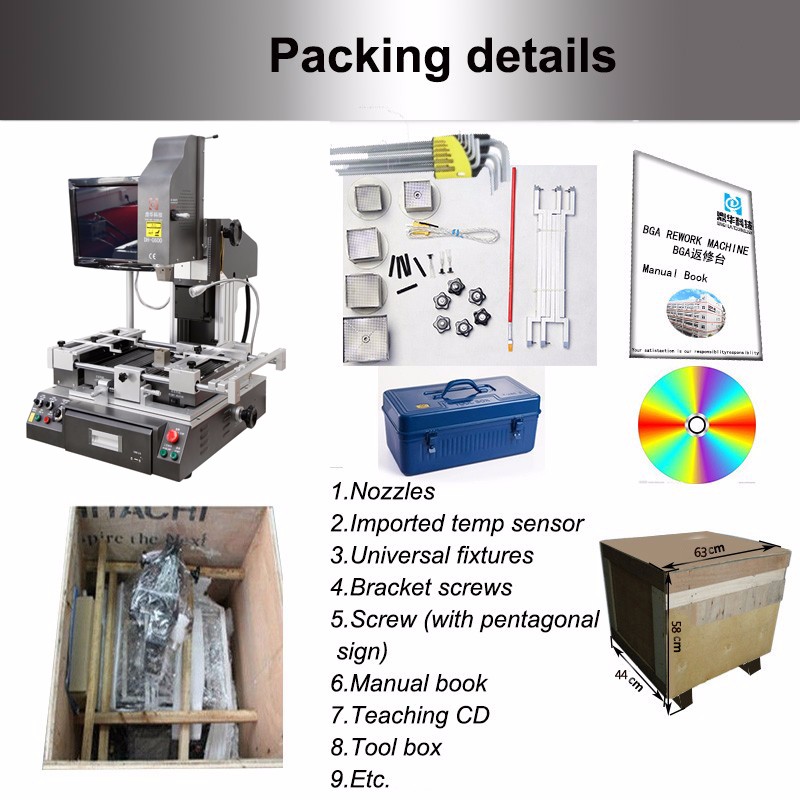

DH-G600 Pwodwi pou Telefòn

-1 moso gid itilizatè -1 moso LCD -5 pcs bouch lè cho: bouch tèt 3pc (31x31mm, 38x38mm, 41x41mm), bouch anba 2pcs (34x34mm, 55x55mm) PS: gwosè bouch lè cho ka Customized selon gwosè chip ou -1 seri aspiratè (ki gen ladan 4 pcs) -2 pcs pad vakyòm -6 pcs aparèy inivèsèl -4 pcs sipòte vis -6 pcs Plum bouton



7. FAQ nan G600 BGA REWORK STATION

Q1: Poukisa chwazi nou?

A1:1. Dinghua gen plis pase 10 ane eksperyans.

2. Pwofesyonèl ak eksperyans ekip teknisyen.

3. Avèk yon pwodwi-wo kalite, pri favorab, ak livrezon alè.

4. Reponn a tout demann ou yo nan 24 èdtan.

Q2: Kouman sou metòd livrezon an?

A2: Nòmalman nou pral pran eksprime tankou DHL, FedEx, UPS, ak TNT pou echantiyon lòd. Pou lòd esansyèl, yo pral pran vòl lè oswa chajman lanmè.

Q3: Ki tan livrezon lòd esansyèl?

A3: Tan livrezon lòd la pral 5-10 jou travay

Q4: Konbyen tan se garanti ou a?

A4: dire pou 12 mwa.



8. Konesans ki gen rapò

Gen anpil rezon ki fè moun retravay ekipman elektwonik yo. Rezon ki pi komen yo se eleman defo, bezwen ranplase pati jeni demode, jwenti pòv soude, ak gout soude vle. Kèk nan travay sa yo fèt pandan reparasyon telefòn mobil yo.

Lè w ap fè yon retravay, pwofesyonèl kalifye dwe pwoteje pati ki antoure yo. Yo fè sa lè yo kenbe estrès tèmik sou asanble a osi ba ke posib. Sa a ede evite kontraksyon potansyèlman danjere nan tablo a.

Premye etap la nan rivork se lè l sèvi avèk yon zam lè cho pou chofe yon sèl aparèy sifas-mòn. Sa a fonn tout jwenti soude ant tablo sikwi enprime a ak aparèy sifas-mòn lan. Dezyèm etap la se retire aparèy la sifas-mòn, ak twazyèm etap la se netwaye etalaj la pad sou kondiktè a pou retire ansyen soude a. Ansyen soude fasil detachable. Tout sa ou bezwen fè se chofe li nan pwen k ap fonn li. Yo itilize yon galon desoude, yon zam lè cho ak yon fè soude pou objektif sa a.

Pou konplete etap ki anwo yo, pwofesyonèl kalifye yo itilize yon sistèm aliyman vizyon. Ekipman tèt-of-liy la gen rezolisyon segondè epi li trè egzat. Sistèm sa a pèmèt nouvo eleman yo dwe jisteman mete sou etalaj la pad.

Yon fwa tout bagay fin fèt, aparèy sifas-mòn nan soude sou tablo sikwi a. Se pwofil la soude itilize yo prechofe tablo sikwi a. Li itilize tou pou chofe koneksyon ki genyen ant tablo sikwi enprime a ak aparèy la.
