Sistèm Rework PCB
Sistèm Rework PCB DH-5880 la fèt pou aplikasyon pou reparasyon PCB pwofesyonèl. Li se yon machin soude ak desoude lè cho ki kapab manyen divès kalite chips, ki gen ladan POP, SOP, QFN, BGA, ak plis ankò. Sistèm nan simule pwosesis soude reflow la epi sèvi ak chofaj segmenté pou misyon pou minimize estrès tèmik epi redwi risk pou domaj PCB la.
Dekri teren
Pwodwi Deskripsyon
Sistèm rework PCB DH-5880 se yon zouti pwofesyonèl reparasyon PCB. Ekipe ak twa zòn tanperati endepandan (ki gen ladan aparèy chofaj tèt, aparèy chofaj anba ak zòn rechofaj enfrawouj), ekran manyen HD, plim aspiratè vakyòm, kat Capteur tanperati ekstèn, konsèy lazè, pò USB. Li se itilize pou divès kalite reparasyon kat mèr tankou iPhone, iPad, Macbook, xBox playstation ak lòt elektwonik.
Sistèm rework PCB la se yon zouti espesyalize ki itilize pou soude ak desoude BGA ak lòt konpozan sifas-monte sou tablo PCB yo. Li tipikman karakteristik kontwòl tanperati egzak, chofaj lè cho oswa chofaj enfrawouj, ak enstalasyon reglabl sipòte reparasyon chip ki estab ak egzat. Kalite estasyon retravay sa a lajman itilize nan reparasyon elektwonik, ak ti -fabrikasyon pakèt pou aparèy tankou laptops, telefòn mobil, konsole jwèt, ak divès kalite PCB asanble.
Pwodwi Foto

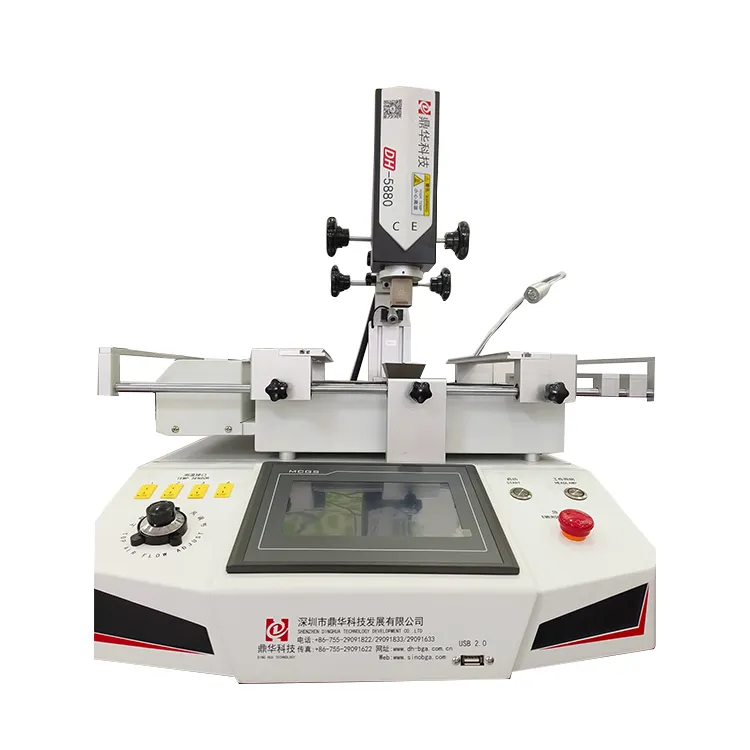

Anba la a se foto DH-5880 ki soti nan kat ang diferan:
Pwodwi spesifikasyon
|
Atik
|
Paramèt
|
|
Pouvwa total
|
5500w
|
|
Top aparèy chofaj
|
1200w
|
|
Chofaj anba
|
1200w (dezyèm zòn tanperati a)
|
|
Infared aparèy chofaj
|
3000w (twazyèm zòn tanperati a)
|
|
Mòd operasyon
|
Manyen ekran + manyèl
|
|
Dimansyon
|
L500 * W600 * H700mm
|
|
Tanperati Des depo
|
50000 gwoup
|
|
PCB pwezante
|
V-groove + aparèy inivèsèl + 5-pwen sipò + Reglabl nan direksyon X
|
|
BGA pwezante
|
Lazè lonje dwèt sou sant li
|
|
Kontwòl tanperati
|
K-kalite Thermocouple + Bouk fèmen + konpansasyon oto
|
|
Tanperati presizyon
|
± 2 degre
|
|
PCB gwosè
|
Max 450 * 380mm Min 10 * 10mm
|
|
BGA gwosè
|
1 * 1-80 * 80mm
|
|
Mòd absòpsyon BGA
|
Plim aspirasyon vakyòm
|
|
Espas minimòm chip
|
0.1mm
|
|
Capteur tanperati ekstèn
|
4, opsyonèl
|
|
Kalite machin
|
Desktop
|
|
Pwa nèt
|
48kg
|
Pwodwi detay
Kòmanse: limen lanp: pou ekleraj, asire w ke li ta ka travay nan anviwònman fè nwa kanpe ijans: nan ka ta gen nenpòt ki emèj, peze bouton an imedyatman.
Temp Sensor: 4pcs tès tanperati ekstèn
Top Air Ajiste: ajiste diferan klas nan tèt cho lè
Cross-fanatik koule: fè PCB ak chips refwadi apre yo fin travay finshinging oswa lè peze bouton ijans desann
Pouvwa switch: tout machin elektrik founi, ki bay solisyon pi an sekirite lè flit nan elektrisite oswa kout, li pral koupe imedyatman.
Ekran manyen HD: pwofil tanperati, refwadisman, anviwònman plim aspiratè
Plim aspiratè vakyòm: Ranmase chip la apre desoude
konsèy lazè: Sèvi ak aliman pozisyon chips yo. Montre nan sant la chip la
Zòn chofaj lè cho (chofaj tèt, aparèy chofaj anba), zòn prechofaj enfrawouj
Pwodwi Aplikasyon
1. Konsomatè Elektwonik endistri
(Telefòn mobil, tablèt, òdinatè pòtab, televizyon, konsole jwèt)
2. Odinatè & IT Materyèl
(Plat mèr, kat grafik, sèvè)
3. Ekipman telekominikasyon yo
(Routè, tablo kominikasyon, modil estasyon debaz)
4. Elektwonik otomobil
(ECU, detèktè, modil kontwòl, sistèm infotainment)
5. Endistriyèl Automatisation & Sistèm Kontwòl
(Tablo PLC, tablo kontwòl, elektwonik machin endistriyèl)
6. Elektwonik Medikal
(Aparèy dyagnostik, sistèm siveyans, tablo kontwòl medikal)
7. Aerospace & Defans Elektwonik
(Sistèm navigasyon, inite kontwòl yo, misyon-tablo elektwonik kritik)
8. SMT Faktori & Elektwonik Asanble
(Devlopman pwototip, ti -pwodiksyon pakèt, retravay kalite)
9. R&D Laboratwa ak Enstitisyon Edikasyon
(Rechèch pwosesis, fòmasyon, ak edikasyon jeni elektwonik)
Lis pakè
1. machin: 1 ansanm
2. Tout chaje nan ka ki estab ak fò an bwa, apwopriye pou enpòte ak ekspòtasyon.
3. Top bouch: 3 pcs (20 * 20mm, 30 * 30mm, 40 * 40mm)
Bouch anba: 2pcs (35 * 35mm, 55 * 55mm)
4. gwo bout bwa: 2 pcs
5. Plum bouton: 4 pcs
6. Unicersal aparèy: 4 pcs
7. Sipò vis: 5 pcs
8. Bwòs plim: 1 pcs
9. Vacuum tas: 5 pcs
10. kle: 3 pcs
11. Fil Capteur Temp: 1 pc
12. aspiratè vakyòm: 5 pcs
13. Liv Enstriksyon Pwofesyonèl: 1 pc
14. Bwat zouti: 1 pc
