SMT BGA Reballing Reparasyon Sistèm

                                              SMT BGA sistèm reparasyon reballing

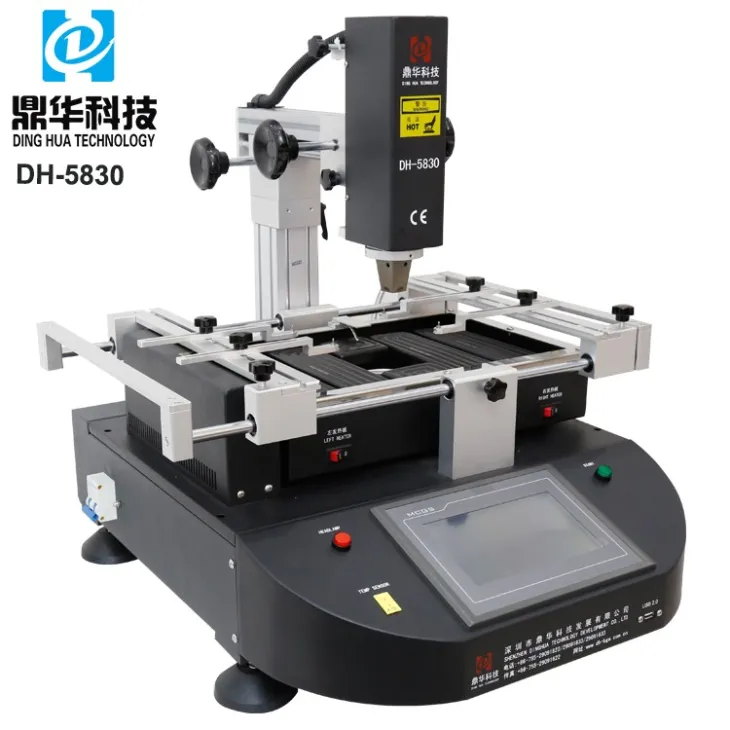

Modèl pratik ak bon mache DH-5830, yo itilize nan aparèy kominikasyon VHF / UHF, plak mèr pou òdinatè pèsonèl, telefòn mobil, elatriye.

Yon bout sou poto a gratis ak machin nan ajiste wotè a, bay diferan ajutaj pou eleman yo mèr

Tèt tèt la wotasyon lib se trè pratik pou yon chip nan yon pozisyon diferan sou yon mèr retire oswa ranplase.

Workbench ak yon gwosè jiska 400 * 420mm satisfè pifò tout PCB nan mond jodi a, tankou televizyon, òdinatè ak lòt aparèy elatriye.

Touchscreen ak 7 pous, mak MCGS, HD ak sansib, tanperati ak tan mete sou li, tanperati a an tan reyèl ka tcheke lè w klike sou ekran tactile.

Paramèt nan sistèm estasyon rivork BGA

Ekipman pou pouvwa	110 ~ 250V 50/60Hz
Pouvwa	4800W
Plòg pouvwa	USA, Inyon Ewopeyen oswa CN, opsyon ak Customize
2 aparèy chofaj lè cho	Pou soude ak desoude
Zòn prechofaj IR	Pou yon PCB yo dwe prechofe anvan soude
PCB gwosè disponib	Max 400 * 390mm
Yon gwosè eleman	2 * 2 ~ 75 * 75mm
Pwa nèt	35kg



Machin nan ak 4 kote yo dwe wè kòm anba a

Plim vakyòm, bati-an, 1m long, 3 bouchon vakyòm, ki itilize pou yon eleman ranmase oswa ranplase tounen

soti nan / sou yon plak mèr.





Chanjman lè (pou pouvwa sou / koupe), nan ka ta gen kout oswa flit, li pral otomatik koupe, ki fè yon teknisyen pwoteje.

Konektè fil Latè ki disponib, nou sijere itilizatè yo ta pi byen konekte li byen anvan yo sèvi ak li.





De fanatik refwadisman pou machin nan antye refwadi, ki te enpòte soti nan Delta nan Taiwan, pwisan

van ak kouri trankil.

Yon fil nan bobin nwa ak solid ki founi pouvwa pou chofaj lè cho nan tèt la tèt fè tèt tèt la ka vire toutotou pou yon eleman nan yon pozisyon diferan sou yon PCB.



FAQ sou BGA Rework System

K: Kouman pou itilize yon twous reballing BGA?
A:Lè ou resevwa twous la, li vini ak yon CD ki bay enstriksyon. Anplis de sa, nou ka gide ou sou entènèt.

K: Ki sa ki twous reballing?
A:Yon twous reballing gen ladan atik tankou mèch soude, kasèt Kapton, boul soude, flux BGA, ak pochoir, elatriye.



Kèk Konpetans sou Sèvi ak yon BGA Rework Station System

Devlopman konpozan elektwonik vin de pli zan pli enpòtan menm jan yo vin pi piti ak pi konplèks, ak plis broch (janm). Tandans sa a te mennen nan devlopman nan sistèm ki pi konplèks ak chè, tankou vèsyon BGA (Ball Grid Array) ak CSP (Chip-on-Board), ki fè li difisil pou verifye fyab soude ki ka konpwomèt pa pwoblèm konfigirasyon nan. kavite a. Bon jan kalite a nan soude manyèl depann sou plizyè faktè, ki gen ladan konpetans operatè a, bon jan kalite a nan materyèl yo itilize, ak efikasite nan estasyon an rivork.

Manyèl soude tou enfliyanse pa en teknoloji jaden flè, ki toujou ap mande solisyon inovatè. Nan soude manyèl, pèfòmans nan estasyon an soude oswa rivork se byen mare ak konpetans operatè a. Yon estasyon rivork ki byen fèt ka reyalize rezilta ekselan menm avèk yon operatè ki gen mwens eksperyans. Kontrèman, menm operatè ki pi kalifye pa ka simonte limit yo nan yon sistèm soude pòv.

Pwosesis sa a te etabli pou amelyore efikasite retravay, paske rekiperasyon pandan retravay souvan pi pri-efikas pase ranplasman. Ekipman gwo teknoloji yo itilize nan estasyon rivork bay ekselan kontwòl sou varyab kle yo, asire rezilta konsistan. Teknoloji sa a pèmèt pou transfè chalè efikas, ki pèmèt repete soude nan yon tanperati konstan, minimize vibrasyon ki te koze pa rekiperasyon chalè dousman.

Pwosesis retravay la ka divize an kat etap prensipal:

1. Retire eleman yo
2. Netwayaj kousinen
3. Plasman nouvo konpozan
4. Soude

Youn nan defi enpòtan yo nan nivo pwodiksyon an se aplike keratin soude nan kousinen lè modifye eleman yo. Si etap sa a pa fè kòrèkteman, li ka afekte pwosesis entegrasyon an nan etap ki vin apre yo. Si bidjè ou pèmèt, yon sistèm vizyon trè rekòmande pou amelyore jistès.

Lòt difikilte pratik parèt pandan pwosesis retravay la, espesyalman lè kantite tèminal yo ap ogmante ak ton yo (espasman) diminye. Tipikman, gwosè a nan tablo sikwi a tou retresi, ki diminye espas ki disponib la ak ogmante risk pou entèferans ak eleman ki antoure.
