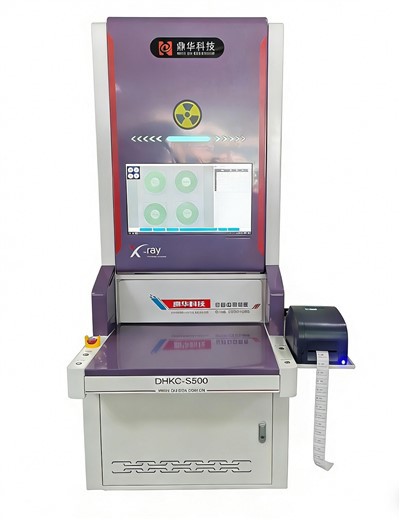

X-Machin Counter Pati Pati
Yo itilize machin konte X-RAY pou konte rapid materyèl kalite bobin-yo itilize nan pwodiksyon endistri SMT. Li fèt ak reyini ak konsepsyon modilè entèlijan, ki respekte estanda endistri 4.0. Li ka okipe yon seri konpozan konplè ki gen ladan 7-17 pous TapeReel/Tray/1C, epi li ekipe ak lojisyèl entèlijans atifisyèl aprantisaj pwofon ak yon sistèm aktyalizasyon ki baze sou nwaj-. Sèvi ak teknoloji X-ray D, li enspekte materyèl pwodiksyon ak achte enfòmasyon imaj. Lè sa a, enfòmasyon sa yo trete lè l sèvi avèk algoritm imaj pou konte rapid, detèmine kantite aktyèl la nan materyèl. Sistèm nan kapab tou kategorize ak estatistik analize kantite materyèl yo pa kalite, epi entegre done yo ak sistèm nan ES.
Dekri teren
Pwodwi Deskripsyon
Yo itilize kontwa konpozan X-RAY (kontwa bobine x ray) pou konte rapid bobin-materyèl ki chaje nan pwodiksyon endistri SMT. Li adopte konsepsyon modilè entelijan ak asanble nan liy ak estanda endistri 4.0.
Kontwar pati Xray sa a li konpatib ak konpozan konplè -tankou 7-17 pous TapeReel/Tra/IC. Ekipe ak lojisyèl entèlijans atifisyèl aprantisaj pwofon ak yon sistèm aktyalizasyon nwaj.
Lè li itilize teknoloji imaj reyon X-, li enspekte materyèl pwodiksyon yo epi li pran enfòmasyon sou imaj yo. Lè sa a, li fè rapid konte atravè algoritm imaj yo jwenn kantite aktyèl la nan materyèl. Pandan se tan, li ka klase ak konte kantite materyèl pa kategori, epi konekte enfòmasyon done yo nan sistèm MES la.
Avantaj pwodwi yo
| Gwo vitès | Konte 01005, 4 bobin * 20000pcs nan 7s |
|
99.99% Presizyon |
AI rekonesans pou BGA, QFN, LED ak rezistans elatriye. |
| Traçabilité Done | Rapò-oto ak nimewo LOT/PN pou ERP/MES |
| Ekonomize pri travay | Ranplase 4+ operatè manyèl yo |
| Laj konpatibilite | Sipòte kasèt, bobin, plato, tib, max 17" |
| Xray sekirite | <0.2 µSv/hr - 0.5 cm from surface, meeting all international standards |
| Max bobin | 17''/430mm |
| Min bobin | 2'' / 50mm |
| Tib Xray | 50KV, (80KV se si ou vle) |
| Dimansyon |
1500 × 900 × 1950mm |
| Pwa | 500kg |
Pwodwi Aplikasyon
Counter tradisyonèl kont Dinghua Smart Component Counter
| Atik konparezon | Counter tradisyonèl | Konsomasyon tan | VS | Konsomasyon tan | Dinghua Smart Component Counter |
|---|---|---|---|---|---|
| Efikasite | - Manyèl eskanè ak verifikasyon: 10S- Manyèl chajman + plasman plato vid + rewind materyèl: 20S- Sistèm konte (transfere soti nan yon plato nan yon lòt): 60S-8 aparèy/8 travayè pou 400 plato: 1H | 10S/20S/60S1H | 6-10S1H | - Mete materyèl yo dirèkteman sou plan travay la, peze kòmanse pou oto-eskane- Itilize X-Dray Ray + pwòp tèt ou-algorithm AI devlope pou konte rapid- Téléchargement done nan sistèm MES/ERP-1 aparèy/1 travayè pou 400 plato: 1H(Sove 7 travayè) | |
| Kalite | - Risk pou rebobinaj kasèt materyèl: deformation plon IC → move soude- Domaj materyèl: pati plato tonbe / panche → eleman ki manke; fant vid/erè davwa- konpozan MSD: debalaj ogmante tan ekspoze → deteryorasyon materyèl | / | / | - Pa gen okenn rebobinaj nesesè: pa gen okenn domaj materyèl/risk deformation- Analize materyèl orijinal ki pake: evite eleman ki manke/fant vid; diminye fatra- konpozan MSD: pa gen debalaj → mwens ekspoze; pa gen okenn domaj imidite / risk kalite | |
| Pousantaj erè | - Plizyè pwosesis depann sou travay manyèl: erè konte, erè ranplasman plato, erè aktyalizasyon done sistèm yo- Fant vid yo konte kòm materyèl | / | / | - Envantè konplè ki baze sou AI-: analiz entelijan + oto-telechaje- Mwens depandans manyèl; fant vid eskli nan konte |
Rezime: Kontwa tradisyonèl yo pran tan-, yo pa efikas, yo gen gwo- risk pou pwoblèm kalite, epi yo gen tandans fè erè. Kontwa konpozan entelijan amelyore efikasite 5-7 fwa, elimine bon jan kalite risk, epi evite erè.
Pake pwodwi yo
Pwodwi Sèvis
Nou bay sèvis fen-a-pou machin kontwa X-ray ou a (DHKC-S600), ke yo rekonèt kòm kontwa konpozan SMD.
oswa otomatik sistèm kontwa IC:
Precision antretyen: Kalibrasyon & sètifikasyon asire 99.98% presizyon konte pou jesyon materyèl SMT.
Reparasyon rapid: Minimize D' avèk sou-sipò sou sit/adistans pou workflows envantè pati elektwonik.
Pwosesis Entegrasyon: Optimize kontè X-ray/SMD pou liy pwodiksyon san pwoblèm pou anchaj ERP oswa MES.
Fòmasyon ak amelyorasyon: Otorize ekip yo pou yo opere kontè IC otomatik yo ak ogmante done pou kontwòl envantè.
Solisyon Custom: Tailor sèvis pou materyèl ibrid SMT ak bezwen konte eleman.
Fòmasyon gratis: Entènèt/sou-fòmasyon operasyon sou sit
Garanti: 1 ane pou machin, ajou lojisyèl pou tout lavi
Pwodwi videyo
Videyo pou kontè otomatik -konpozan radyografi:
