Sistèm enspeksyon xray
Platfòm chaje ka vire toutotou a 360º, detektè imaj li ka panche nan 60º, sous radyografi te adopte tib limyè fèmen, yo itilize pou MobileAuto, semi-kondwit ak deteksyon ki ap dirije elatriye.
Dekri teren
Xray enspeksyon machin ede ou jwenn pi bon kalite
Teknoloji Dinghua itilize ekipman ak teknoloji ki pi avanse pou asire pi wo nivo nan bon jan kalite ak presizyon. Sistèm enspeksyon X-ray nou yo apwopriye pou yon pakèt endistri, ki gen ladan otomobil, elektwonik, otomobil ak semi-conducteurs. Nan sektè otomobil la ak nan sektè endistriyèl la, sistèm enspeksyon X-ray yo te itilize yo detekte domaj nan konpozan tankou èrbag, mouri-Distribisyon, pati metal, pati aliminyòm, elatriye. Nan endistri sa yo, sistèm nou yo detekte domaj nan konpozan elektwonik, EgSuch kòm PCBs, kondansateur ak IC IC. Fant, mouri-Distribisyon, elatriye nan pati aliminyòm.
Yon avantaj nan sistèm enspeksyon X-ray se ke yo ki pa destriktif, sa vle di nou pa domaje pwodwi a ke yo te teste. Sa a ekonomize tan paske pati ki defektye ka byen vit idantifye ak ranplase yo anvan yo lakòz pwoblèm.
Paramèt nan machin enspeksyon Xray
|
Estati machin lan |
X-ray tib |
|||
|
Ekipman pou pouvwa: |
AC220V 10A |
Kalite tib X-ray: |
fèmen |
|
|
Pouvwa: |
1.9kW |
Kouran: |
200ɥA |
|
|
Ouvèti pòt: |
Metòd Manyèl |
Vòltaj: |
90kv -130 KV |
|
|
Metòd deteksyon: |
offline |
Gwosè konsantre: |
5um |
|
|
Dimansyon: |
1475 × 1465 × 1930mm |
Jeyometrik agrandisman: |
300times |
|
|
Pwa: |
Approx2100kg |
Metòd refwadisman: |
Air refwadisman |
|
|
Sistèm Imaging |
||||
|
Zòn D 'efikas: |
130 × 130mm |
Tolerans radyasyon: |
10000gy |
|
|
Pixel Matris: |
1536 ×1536 |
Gwosè: |
176 ×176 ×47 |
|
|
Gwosè pixel: |
85µm |
Detektè: |
Nouvo TFT |
|
|
Rezolisyon espasyal: |
5.8lp\/mm |
Tanperati opere: |
10-40 degre |
|
Ka siksè
Chwazi sistèm lan ki kostim ou pi byen.

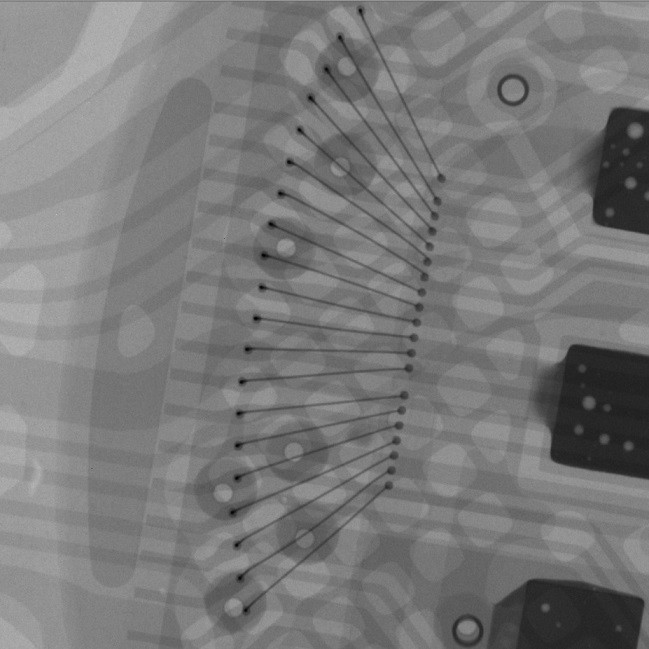

IC fil lò
Fil lò enspekte, wè chak fil se egzak, pa kout oswa kase.

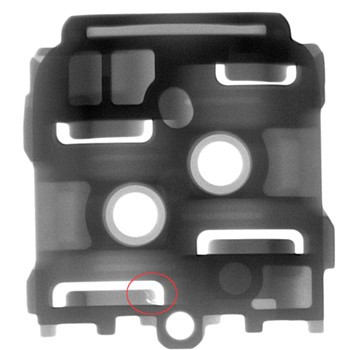

Pati metal
Gen yon ang disparèt sou yon sèl asye-pati nan pwodwi elektwonik '
Gon metal
Sa a pral pliye dè milye, lè li se reyini nan yon telefòn mobil,
bezwen enspekte, asire w ke pa gen okenn fant oswa domaj.
Dirije chip
Pou enspekte bul li yo, kout, asire w ke li satisfè estanda l '.

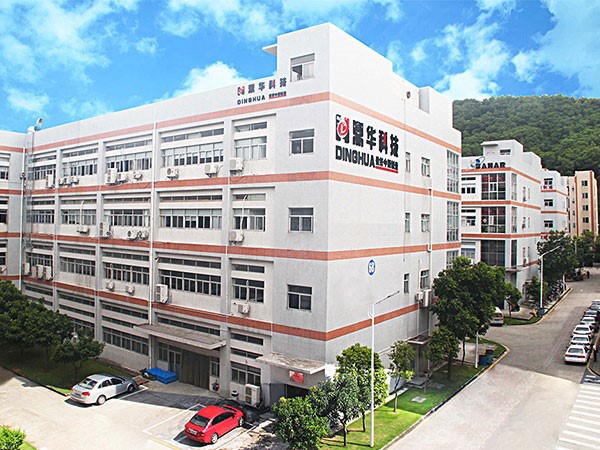

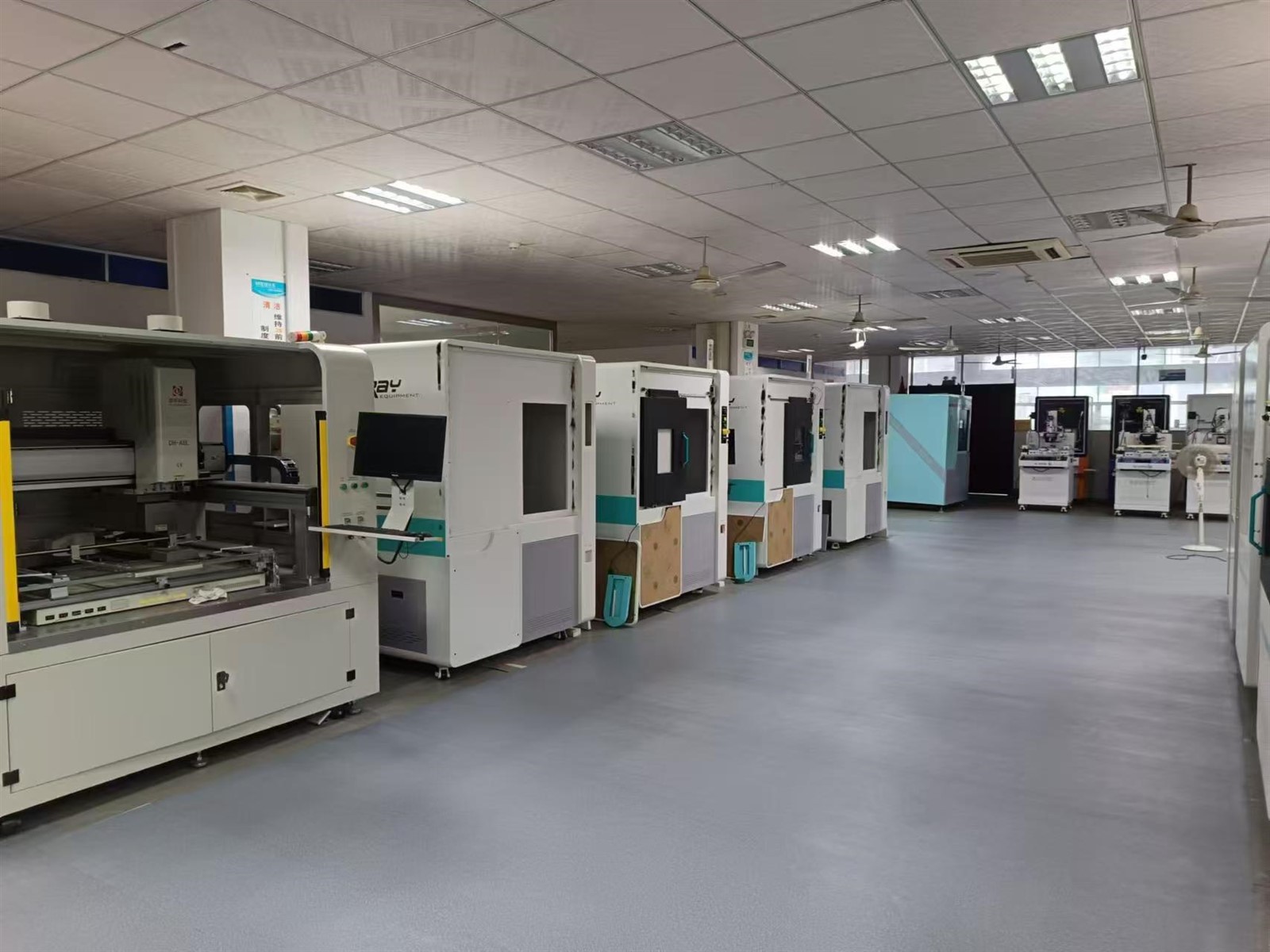

Faktori nou an & Quipment
Self-R & D ak Manufactuyring nan Lachin
Kesyon yo poze souvan
Si pa gen okenn repons ou yo, tanpri jis kontakte nou
Ki sa ki se yon enspeksyon X-ray ak ki jan li travay?
+
-
X-ray enspeksyon se yon metòd pou tès ki pa destriktif ki itilize radyasyon elektwomayetik
Penetration yon objè ak pwodui yon imaj de estrikti entèn li yo. Nan kontèks PCB,
X-ray enspeksyon machin ka revele envizib karakteristik kache sou tablo sikwi vizib nan la
je toutouni. Asire w, lòt objè, pou egzanp, pati aliminyòm, battert ak dis-Distribisyon pati
ka enspekte tou.
Ki benefis ki genyen nan enspeksyon X-ray nan PCB?
+
-
Machin enspeksyon X-ray bay plizyè benefis pou PCB yo. Premyèman, yo bay yon fason visualized konpozan ak tras kache anba sifas la PCB; Sa a ede konfime koneksyon entèn nan eleman an ak detekte nenpòt domaj.
Dezyèmman, X-ray enspeksyon machin ka byen vit epi avèk presizyon enspekte PCB, kidonk ekonomize depans, tan ak resous pou manifaktirè yo.
Finalman, X-ray enspeksyon machin ka detekte yon seri de domaj, ki gen ladan fant, ki vid yo ak pwoblèm soude, ka diminye risk pou yo echèk pwodwi.
Ki kalite domaj ki ka enspeksyon X-ray detekte?
+
-
Machin enspeksyon X-ray ka idantifye yon seri de domaj nan PCB, ki gen ladan ki vid yo nan jwenti soude, konpozan devlope fant, mennen yo te leve, ak sikwi kase. Yo kapab tou detekte underfill, konpozan prezans ak verifikasyon, pwoblèm lyezon fil ak eleman kontrefè.
Èske enspeksyon X-ray detekte pati kontrefè?
+
-
Wi, enspeksyon X-ray ka ede idantifye pati kontrefè. Konpozan diferan, pwopriyete yo elektrik, konpozisyon materyèl ak dimansyon konpare ak konpozan otantik ka detekte lè l sèvi avèk imaj X-ray.
Ki limit egzamen radyografi yo?
+
-
Egzamen X-ray se pa yon metòd enfayibl epi li gen limit li yo. Li pa ka detekte domaj andedan eleman an
Sèvi ak metòd plis avanse tankou 3D X-rays oswa CT analiz. Anplis de sa, rezolisyon an nan machin nan enspeksyon X-ray kapab tou gen pou limite, ki ka pa ede ou analize konpozan.
