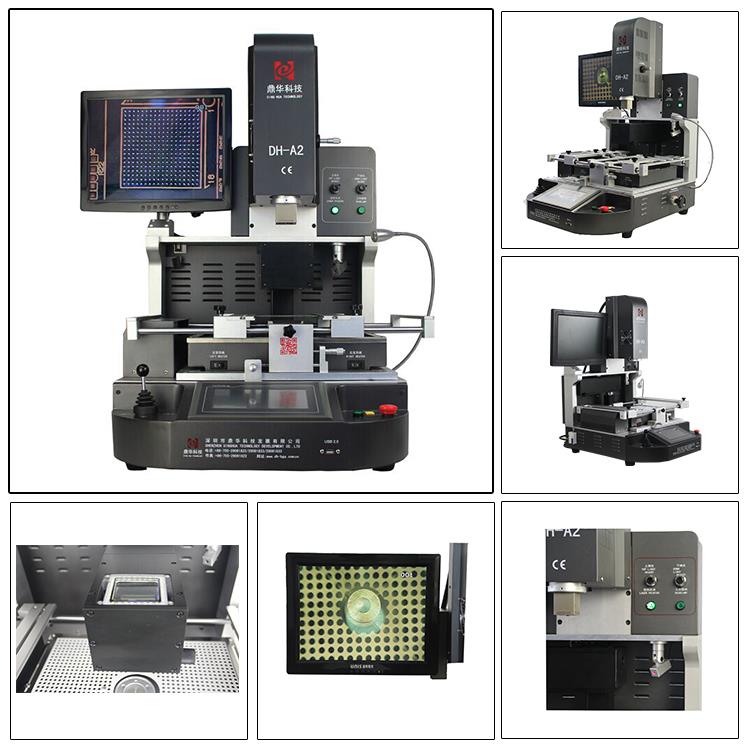

BGA reballing machin pri

BGA reballing machin pri

1. Karakteristik pwodwi nan pri machin BGA Reballing

• Otomatik retire, aliye ak soude. Desoude, aliye ak soude otomatikman.

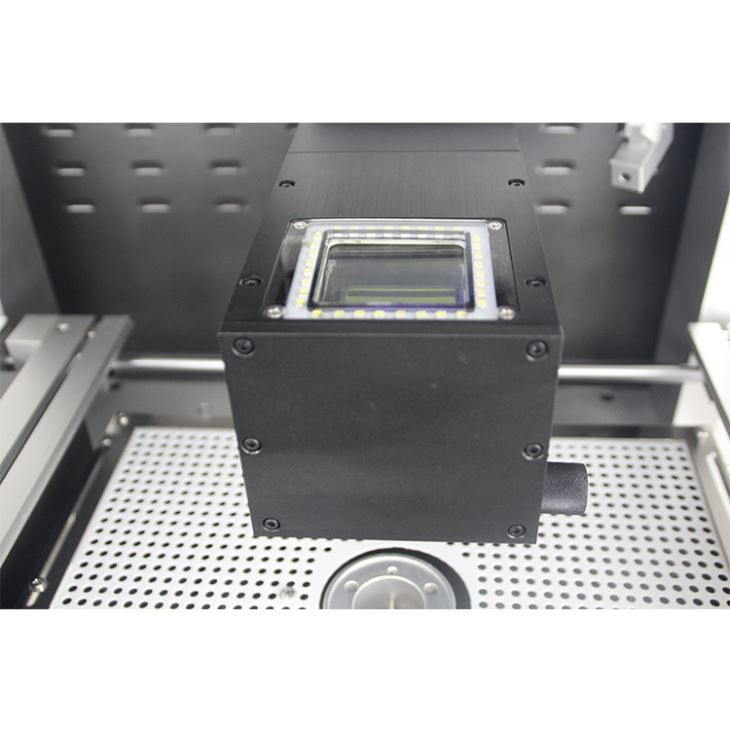

• Kamera CCD asire aliyman egzak nan chak jwenti soude,

•Three zòn chofaj endepandan asire kontwòl tanperati presi.

• Lè cho milti-twou sipò wonn sant espesyalman itil pou gwo-gwosè PCB ak BGA ki sitiye nan sant la nan

PCB. Evite soude frèt ak sitiyasyon IC-gout.

•Tanperati wofil bounda bough @ branch aparèy chofaj lè cho ka rive jiska 300 degre, kritik pou gwo gwosè mèr.

Pandan se tan, aparèy chofaj anwo ta ka mete kòm travay senkronize oswa endepandan.

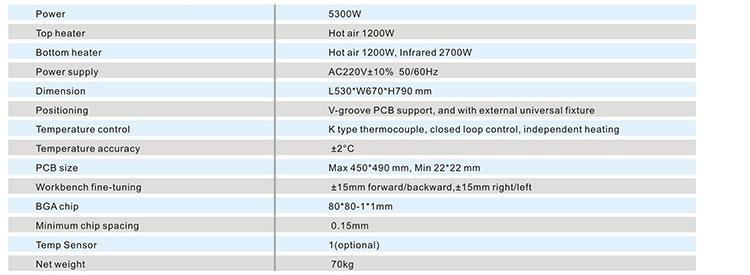

2.Specification BGA Reballing Machine Price

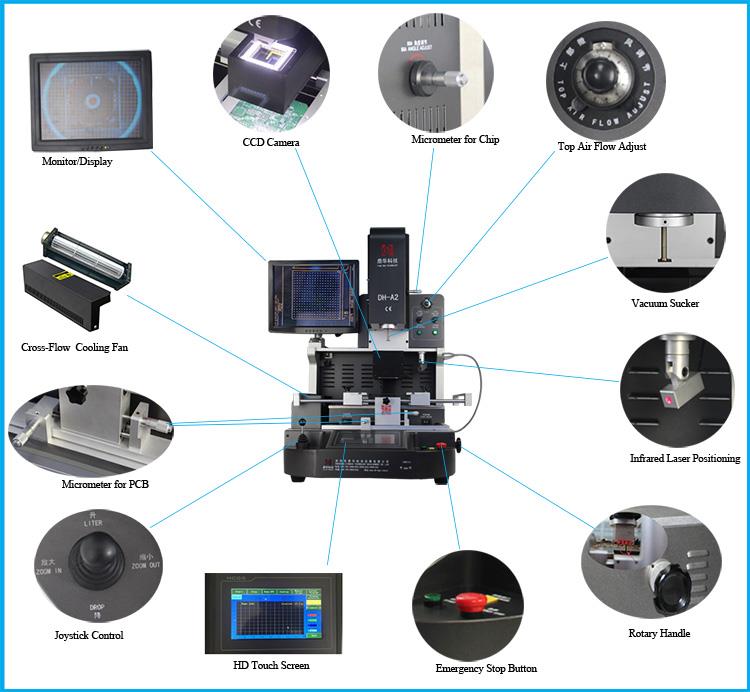

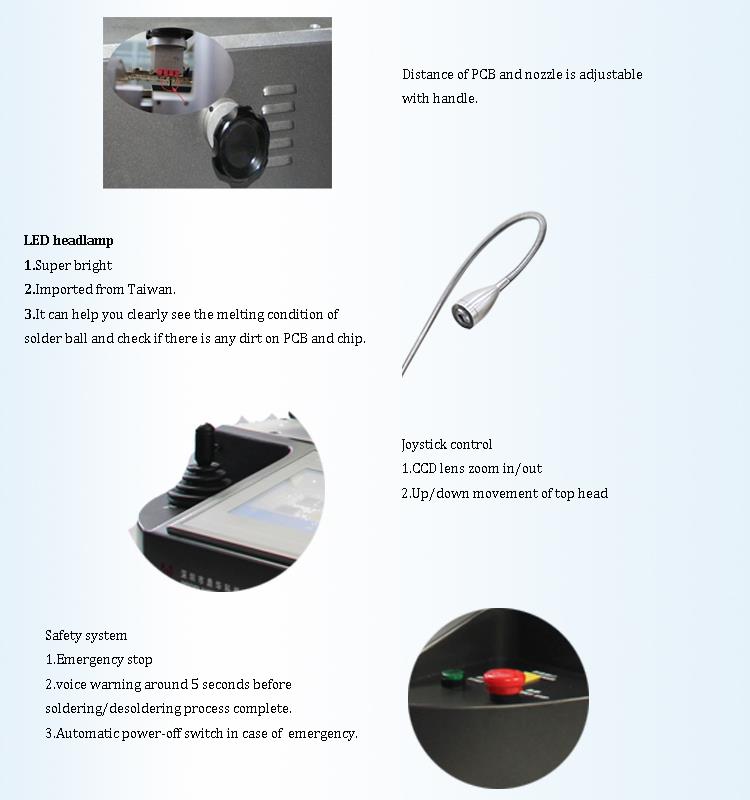

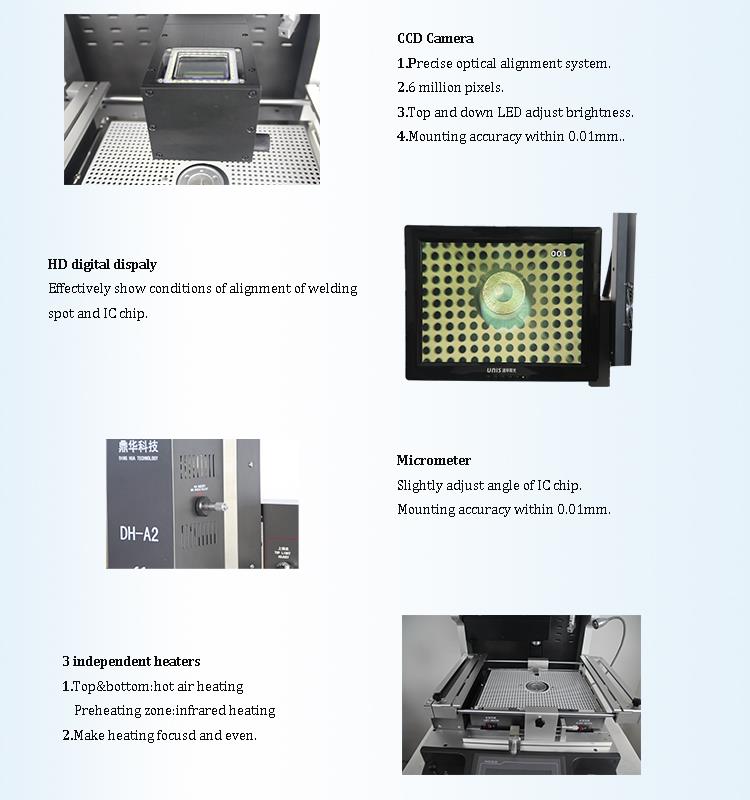

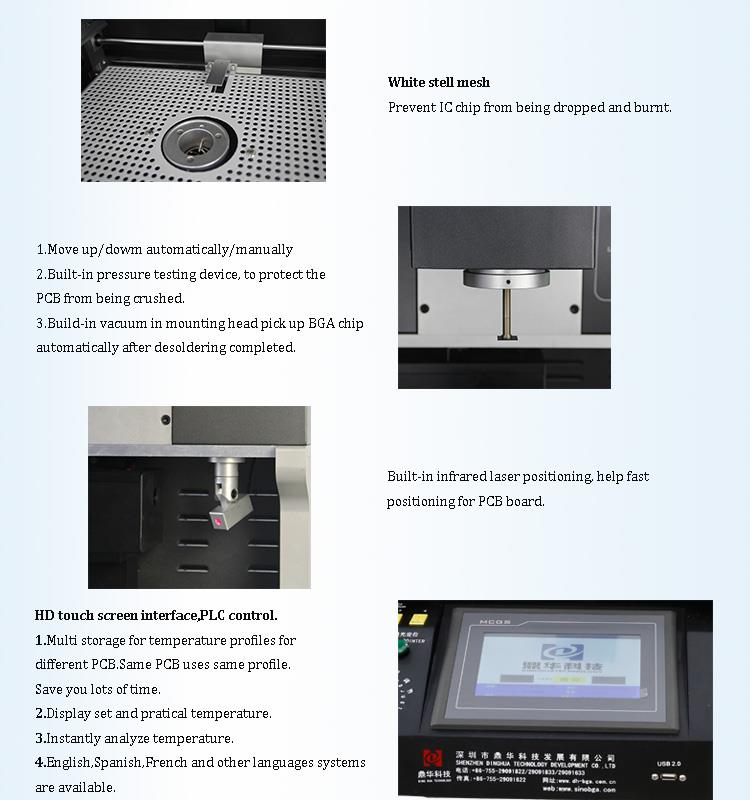

3.Detay nan pri machin BGA Reballing

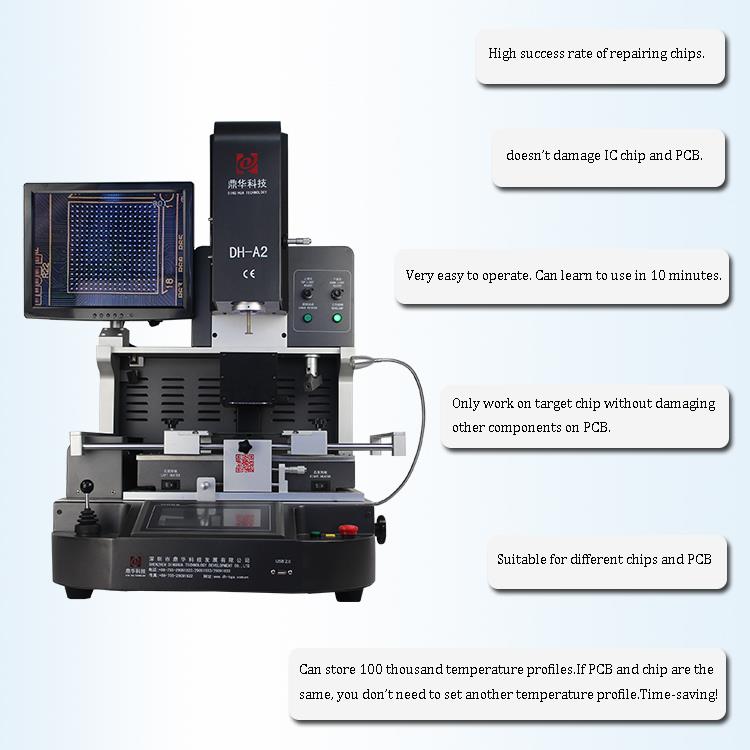

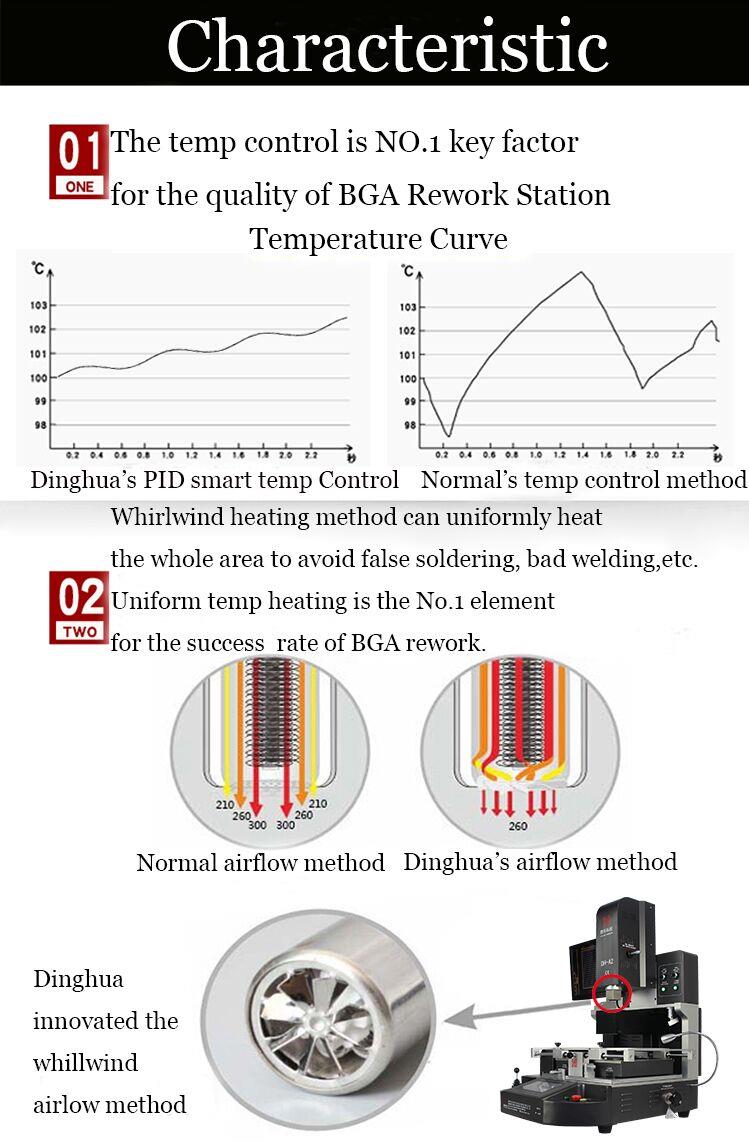

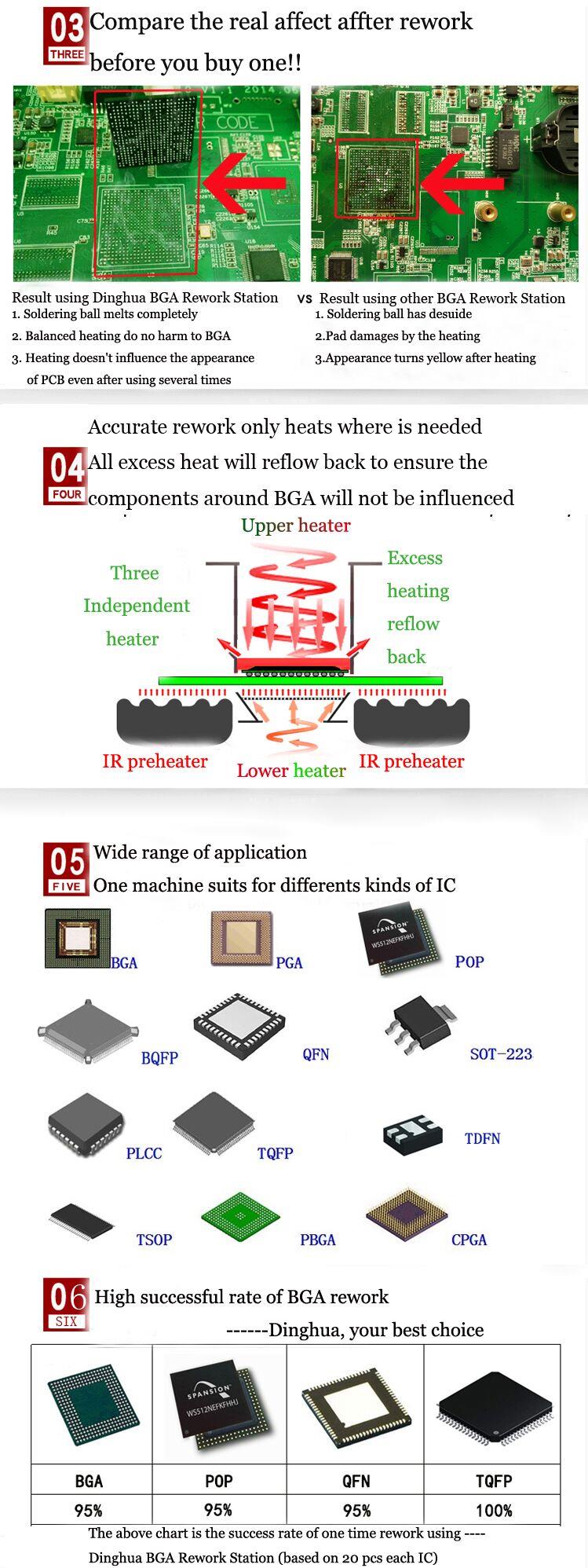

4.Poukisa chwazi pri machin BGA Reballing nou an?

5.Certificate nan pri machin BGA Reballing

Pou ofri bon jan kalite pwodwi, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO.,LTD te premye moun ki

pase UL, E-MARK, CCC, FCC, CE ROHS sètifika. Pandan se tan, amelyore ak pafè sistèm nan bon jan kalite,

Dinghua te pase ISO, GMP, FCCA, C-TPAT sètifikasyon odit sou plas.

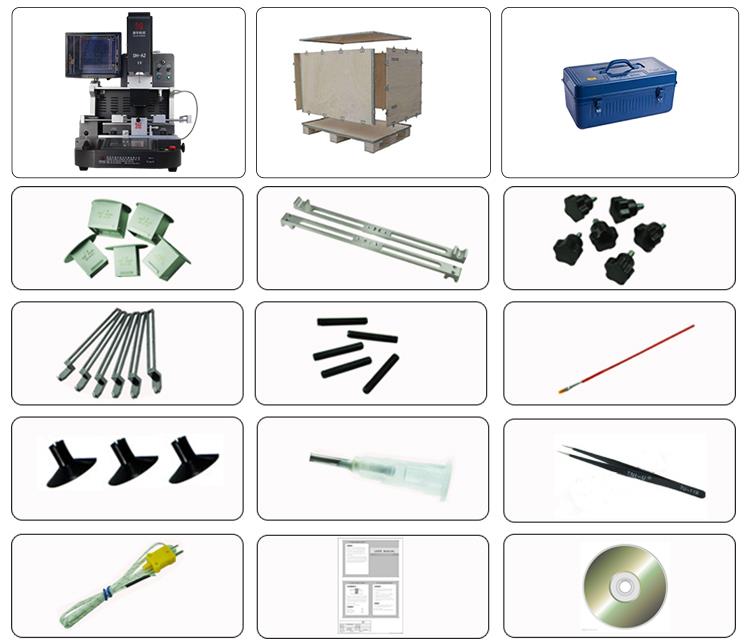

6.Packing & chajman nan pri machin BGA Reballing

7.Konesans ki gen rapò sou repare plak mèr

1 tcheke koreksyon metòd tablo

1. Metòd obsèvasyon: si gen boule, boule, kimen, rupture tablo, rouye priz ak dlo.

2. Metòd mezi tab la: Kit plis 5V, GND rezistans twò piti (pi ba pase 50 ohms).

3. Tcheke pouvwa-sou: Pou tablo a move, vòltaj segondè a ka yon ti kras ajiste nan 0.5-1 V. Apre pouvwa a vire sou, IC a sou tablo a men yo itilize

fè chip nan pwoblèm chofe, se konsa ke li se pèrsu.

4. Tcheke plim lojik: Tcheke si siyal la fò oswa fèb nan chak pwent IC antre, pwodiksyon, ak poto kontwòl ke yo sispèk.

5. Idantifye pi gwo zòn travay yo: Pifò tablo yo gen yon divizyon travay klè, tankou: zòn kontwòl (CPU), zòn revèy (osilator kristal) (divizyon frekans),

Zòn foto background, zòn aksyon (moun, avyon), Distri sentèz son, elatriye Sa a trè enpòtan pou reparasyon an pwofondè nan tablo òdinatè a.

2 depanaj metòd koreksyon

1. pral sispèk chip la, dapre enstriksyon yo nan manyèl la, premye tcheke si gen yon siyal (fòm ond) nan tèminal yo opinyon ak pwodiksyon, si gen

pa gen okenn opinyon, Lè sa a, tcheke siyal kontwòl IC a (revèy), elatriye. Si genyen, IC sa a se move Posibilite a se gwo, pa gen siyal kontwòl, trase nan poto anvan li jiskaske li jwenn yon

domaje IC.

2. Pou le moman, pa retire poto a nan poto a epi sèvi ak menm modèl la. Oswa IC a ak kontni an menm pwogram se sou do a, ak bòt yo wè

si li pi bon konfime si wi ou non IC a domaje.

3. Sèvi ak liy tanjansyèl la ak metòd liy kavalye pou jwenn liy kout sikwi a: jwenn kèk liy siyal ak liy tè, plis 5V oswa lòt IC miltip pa ta dwe

konekte ak kout sikwi a, ou ka koupe liy lan epi mezire ankò, detèmine si se yon pwoblèm IC oswa yon pwoblèm sifas tablo, oswa siyal prete.

soti nan lòt IC yo soude nan IC a ak fòm vag la mal pou wè si foto a ap vin pi bon, epi jije si IC a bon oswa move.

4. Metòd kontwòl: Jwenn yon bon tablo òdinatè ki gen menm kontni an pou mezire fòm ond PIN IC ki koresponn lan ak nimewo IC pou konfime.

si wi ou non IC a domaje.

5. Teste IC a ak lojisyèl ICTEST nan pwogramè inivèsèl mikwo òdinatè (ALL-03/07) (EXPRO-80/100, elatriye).

3 retire metòd koreksyon

1. Shearing metòd: pa gen okenn domaj nan tablo a, pa ka resikle.

2. trennen metòd eten an: soude fèblan an sou tou de bò zepeng IC a, sèvi ak fè a soude tanperati ki wo pou trennen retounen ak lide, epi kòmanse IC a (fasil domaje).

tablo a, men li ka pwoteje tès IC).

3. Metòd babekyou: griye sou lanp alkòl, recho gaz, recho elektrik, elatriye Apre fèblan an fonn sou tablo a, IC pwodui (pa fasil pou atrab).

4. Eten po metòd: Fè yon chodyè fèblan espesyal sou gwo fou elektrik la. Apre fèblan an fonn, IC a dwe dechaje sou tablo a benyen nan po a fèblan, ak IC a.

ka retire san yo pa domaje tablo a, men ekipman an pa fasil pou fabrike.

5. Zam elektrik chalè: Sèvi ak yon zam espesyal chalè elektrik pou dechaje fim nan, kònen pati nan IC a yo dwe dechaje, ak Lè sa a, IC a apre fèblan an ka retire (nòt

ke yo ta dwe souke zam lè a lè plak la kònen, otreman tablo òdinatè a pral kònen. Sepandan, pri a nan zam lè a wo, jeneralman sou

2, 000 Yuan.) Kòm yon reparasyon pyès ki nan konpitè pwofesyonèl, antretyen tablo se youn nan pwojè ki pi enpòtan yo. Lè sa a, pran yon carte mère défectueux, kijan pou detèmine

ki eleman ki gen pwoblèm?

4 editè rezon prensipal echèk

1. Fòt moun fè: ploge nan kat I/O ak pouvwa, ak domaj nan interfaces, chips, elatriye ki te koze pa move fòs lè chaje ankadreman ak ploge.

2. Anviwònman pòv: Elektrisite estatik souvan lakòz chip la sou mèr la (sitou chip CMOS la) yo dwe kraze. Anplis de sa, lè mèr la

rankontre yon domaj ekipman pou pouvwa oswa yon Spike ki te pwodwi pa vòltaj la kadriyaj, li souvan domaje chip la tou pre ploge nan ekipman pou pouvwa nan tablo sistèm lan. Si mèr la

se kouvri ak pousyè tè, li pral lakòz tou yon siyal kout sikwi. 3. Pwoblèm kalite aparèy: Domaj akòz bon jan kalite pòv chip la ak lòt aparèy. Premye bagay pou note se

ke pousyè se youn nan pi gwo lènmi yo nan mèr la.

Enstriksyon yo

Enstriksyon operasyon (3)

Li pi bon yo peye atansyon sou pousyè tè. Sèvi ak yon bwòs dousman bwose pousyè tè a sou mèr la. Anplis de sa, kèk kat sou mèr la ak chips yo nan fòm broch,

ki souvan mennen nan kontak pòv akòz oksidasyon nan broch yo. Sèvi ak yon gonm pou retire kouch oksid sifas la epi re-ploge li. Natirèlman, nou ka itilize trichloroethane--evaporasyon*,

ki se youn nan likid yo pou netwaye tablo prensipal la. Genyen tou yon echèk pouvwa toudenkou, ou ta dwe imedyatman fèmen òdinatè a, se konsa yo pa toudenkou rele mèr la.

ak ekipman pou pouvwa boule. Akòz move anviwònman BIOS, si overclocking... ou ka sote pou netwaye liy lan epi ranmase l ankò. Si BIOS la pèvèti, tankou yon entrizyon viris...,

ou ka reekri BIOS la. Paske BIOS la pa ka mezire pa enstriman an, li egziste nan fòm lan nan lojisyèl. Yo nan lòd yo elimine tout kòz yo ki ka lakòz pwoblèm

sou mèr la, li pi bon bwose BIOS la mèr. Gen anpil rezon pou sistèm lame a echwe. Pou egzanp, mèr la tèt li oswa divès kalite echèk kat sou

otobis I/O ka lakòz sistèm nan fonksyone byen. Metòd antretyen plug-and-play la se yon metòd senp pou detèmine fay la sou plak mèr la oswa aparèy I/O. Metòd la

se fèmen tablo a plug-in youn pa youn, epi chak fwa yo rale yon tablo soti, machin nan ap kouri yo obsève eta a kouri nan machin nan. Yon fwa ke tablo a ap opere

nòmalman apre yo fin rale yon blòk sèten, se fay la ki te koze pa fay la nan tablo a oswa korespondan I / O plas otobis la. Ak sikwi chaj la se defo. Si demaraj sistèm lan toujou

pa nòmal apre tout ankadreman yo retire, fòt la gen anpil chans yo dwe sou mèr la. Metòd echanj la se fondamantalman echanje menm kalite tablo plug-in, otobis la

mòd se menm bagay la, menm fonksyon an nan tablo ploge nan oswa menm kalite chip chip mityèl echanj, dapre chanjman nan fenomèn nan fay detèmine fay la.

Metòd sa a se sitou itilize nan anviwònman antretyen fasil-a-ploge, tankou erè memwa pwòp tèt ou-tès, ki ka chanje memwa a menm.
