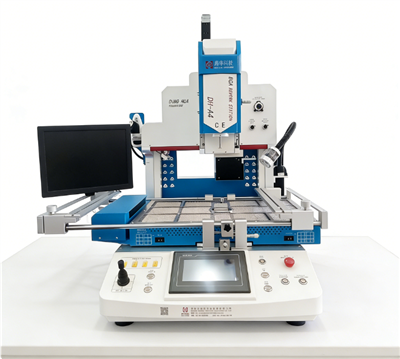

Laptop Reparasyon machin
Estasyon Rework BGA nou an se yon eta-station-de dènye-smd soude smd ki fèt pou presizyon, repetibilite, ak fasilite pou itilize. Li konbine vizyon optik, chofaj milti-zòn, ak manyen otomatik pou satisfè bezwen reparasyon PCB yo, espesyalman nan reparasyon telefòn mobil ak restorasyon elektwonik kontra enfòmèl ant.
Dekri teren
Apèsi sou pwodwi a

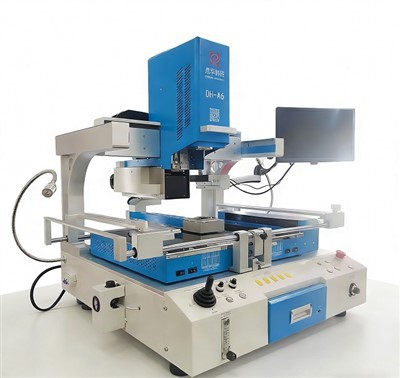

Pwofesyonèl BGA Rework Station - Ultim solisyon pou Reparasyon Precision Telefòn mobil
Estasyon avanse retravay BGA sa a entegre aliyman optik, demantèlman/soude otomatik, ak kontwòl tanperati entèlijan pou bay endistri -presizyon ak efikasite dirijan. Ki fèt pou reparasyon elektwonik modèn, li siyifikativman senplifye rivork BGA chips-soti nan pi piti konpozan SMD yo rive nan gwo processeurs-fè li yon endispansab.zouti reparasyon telefòn mobilpou nenpòt atelye pwofesyonèl.
Ekipe ak yon sistèm vizyon CCD ki wo -definisyon, pwezante lazè, ak presizyon plasman ± 0.01mm, li konplètman elimine move aliyman. Chofaj zòn trip -(lè cho anlè + anba enfrawouj) ak fèmen -bouk K{-tèrmokapteur kalite kontwòl asire presizyon tanperati nan ±2 degre. Avèk operasyon ekran tactile, pwogram pre-chaje, ak tou de mòd manyèl/oto, menm ranplasman chip konplèks yo vin rapid ak repete.
Kit w ap repare smartphones, tablèt, oswa lòt PCBA, estasyon sa a ofri konpatibilite versatile (PCB jiska 550 × 530mm, chips soti nan 2x2mm rive 80x80mm) epi li gen ladan karakteristik pratik tankou pwoteksyon fil fil amann, pò tanperati ekstèn, ekspòtasyon done USB, ak CE -pwoteksyon sekirite sètifye.
Ideyal poureparasyon telefòn mobilespesyalis ak manifaktirè elektwonik, li ranfòse pwodiktivite, diminye erè imen, epi asire rezilta serye ak pwofesyonèl chak fwa.
Karakteristik kle
1.Optical Alignment System
Gwo -definisyon kamera CCD reglabl ak 10x-100x agrandisman, doub-koulè divize, oto-konsantre, ak ajisteman klète. Pèmèt obsèvasyon konplè-pou anpeche "ang mouri" epi asire plasman chip pafè.
2.Fully Otomatik Operasyon
Otomatikman demonte, soude, ak sonje chips. PLC-kontwole ak kondwi motè etap ak tren glise lineyè pou mouvman egzak X/Y/Z. Libere teknisyen yo nan repetisyon manyèl.
3.Adjustable Airflow
Koule lè dou ka ajiste selon gwosè eleman, anpeche ti pati yo te soufle pandan rivork.
4.Laser Pozisyon & V-Groove PCB Holder
Lazè byen vit endike kote tablo a; aparèy inivèsèl V-groove kenbe PCB soti nan 10 × 10mm jiska 550 × 530mm, ak ± 15mm amann -akor nan direksyon X/Y.
5.Triple Zòn chofaj ak kontwòl endepandan
Top aparèy chofaj: 1200W lè cho.
Chofaj anba: Zòn 2 - 1200W, Zòn 3 - 4200W enfrawouj.
Chak zòn kontwole endepandamman atravè PID oto-akor ak K-kalite tèrmokòl fèmen-sistèm bouk.
6.Safety & Pwoteksyon
Fine may asye sou prechofaj anpeche ti pati soti nan tonbe nan; arè ijans ak pwoteksyon oto -koupe; CE sètifye.
7.Itilizatè-Entèfas tactile zanmitay
Bati-nan PC endistriyèl ki kouri Windows, sipòte plizyè-koub reyèl-affichage an tan reyèl, depo pwogram, analiz koub, ak pwoteksyon modpas. Pa gen fòmasyon espesyalize ki nesesè.
8.Dual Operasyon Modes
Tou de mòd manyèl ak otomatik pou debogaj fleksib oswa pwosesis pakèt.
9.External Tanperati pò & USB ekspòtasyon
1-5 si ou vle ekstèn pò Capteur pou verifikasyon pwofil egzat; Koòdone USB pou mizajou lojisyèl ak transfè done sou PC.
Paramèt pwodwi yo
| Modèl | Otomatik aliyman optik BGA Rework Station |
| Pouvwa total | 6800W |
| Pwovizyon pou pouvwa | AC220V±10%, 50/60Hz |
| Gwosè PCB | Max 550 × 530 mm, Min 10 × 10 mm |
| Chip konpatibilite | 2x2mm ~ 80x80mm BGA/CSP/QFN |
| Presizyon plasman | ± 0.01mm |
| Presizyon Kontwòl Tanperati | ± 2 degre |
| Minimòm Chip Pitch | 0.15 mm |
| Agrandisman Kamera | 10x - 100x |
| Sistèm kontwòl | Embedded Endistriyèl PC + HD Touchscreen |
| Metòd chofaj | Top Air Hot + Lower Enfrawouj + Anba Prechofaj |
| Dimansyon (LxWxH) | 1022mm × 670mm × 850mm |
| Pwa nèt | Apeprè . 97kg |
Detay konsepsyon avanse
Chofaj entegre ak tèt plasman ak transmisyon vis plon.
8-segman chofaj/refwadisman + 8-segman kontwòl tranpe.
Bati-nan ponp vakyòm ak bouch pou aspirasyon wotasyon 60 degre (pa gen okenn rezèv lè ekstèn obligatwa).
Son alèt 5-10 segonn anvan sik fini; si ou vle fanatik refwadisman pou anpeche PCB deformation.
Bouch alyaj ki disponib nan plizyè gwosè, 360 degre wotasyon ak fasil pou ranplase.
Pò tanperati ekstèn pèmèt -an tan reyèl pwofil ak kalibrasyon.
Poukisa Chwazi Estasyon Rework nou an?
Machin sa a se pa sèlman yonsmd estasyon soude-se yon solisyon retravay ak presizyon konplè. Li ogmante pousantaj siksè premye-, diminye domaj tablo a, ak akselere travay reparasyon yo, ki fè li ideyal.zouti reparasyon telefòn mobilpou sant sèvis, manifaktirè, ak laboratwa R&D. Avèk konstriksyon solid, kontwòl egzak, ak fonksyon otomatik, li vire konplèks BGA retravay nan yon pwosesis senp, repete.
