Boul Grid Array Rework Station
DH-A2E reprezante yon pwogrè nan teknoloji retravay, li konbine automatisation endistriyèl ak presizyon sub-milimèt pou atake reparasyon PCB ki pi difisil yo. Estasyon retravay griy boul griy nèt -sa a bati pou anviwònman kote repetibilite, disponiblite, ak rezilta san defo yo pa-negosyab.
Dekri teren
DH-A2E: Pwochen Evolisyon nan Rework Precision Otomatik
DH-A2E etabli yon nouvo referans pou reparasyon PCB otomatik ki gen gwo-presizyon. Ki fèt kòm yon avanseboul gri etalaj rework estasyon, li entegre aliyman optik ak totalman otomatize seleksyon -ak-, desoude, ak sik soude, siyifikativman diminye depandans operatè ak erè imen.
Enjenieri pou tou de presizyon ak fasilite nan itilize, sa asmd rework stationreyalize espesifikasyon remakab: kontwòl tanperati nan ± 1 degre ak presizyon pwezante nan 0.01mm. Entwisyon manyen li-ekran koòdone ak pwogram pre-chaje pèmèt teknisyen nan tout nivo konpetans egzekite konplèks.retravay bga otomatikpwosesis ak konfyans. Soti nan mikwo-BGA delika yo rive nan gwo konpozan, DH-A2E a okipe yon pakèt reparasyon SMT, sa ki fè li poto ideyal pou nenpòt laboratwa modèn reparasyon elektwonik oswa liy pwodiksyon k ap chèche ranfòse sede ak konsistans.
Avantaj pwodwi yo
1.Fully Otomatik Sik Retravay:Eksperyans vre operasyon men-koupe ak retire otomatik chip, plasman, ak soude. Sistèm vizyon entegre ak manyen materyèl otomatik (chwazi, manje, pwezante kamera) ranpli aretravay bga otomatikpwosesis ki minimize entèvansyon manyèl ak maksimize debi.

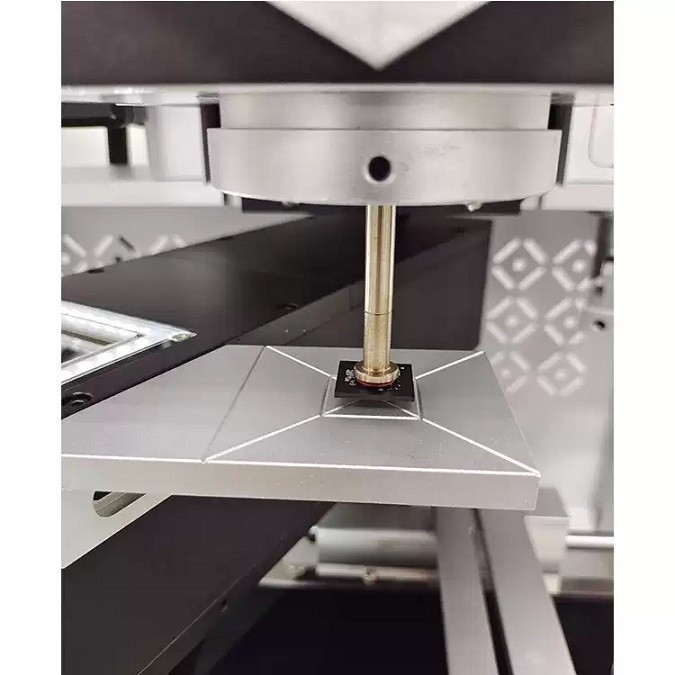

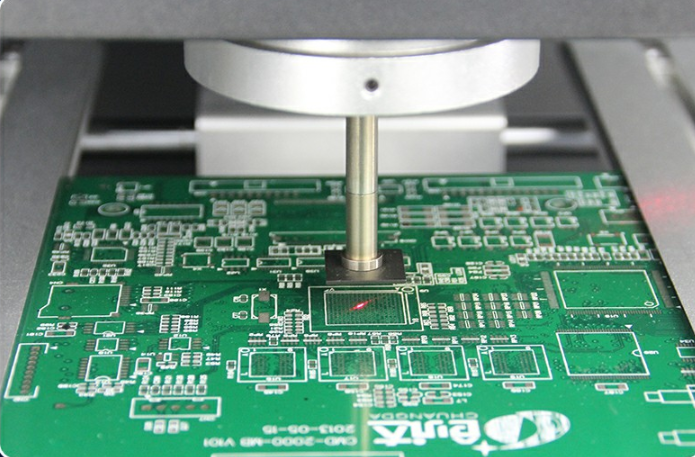

2.Sub-Milimèt aliyman presizyon:Yon sistèm aliyman optik ki gen gwo presizyon -, konbine avèk yon glise lineyè motè (Ajisteman amann aks X, Y, Z-), asire plasman konpozan ak presizyon.0.01mm, nòmalman elimine move aliyman.

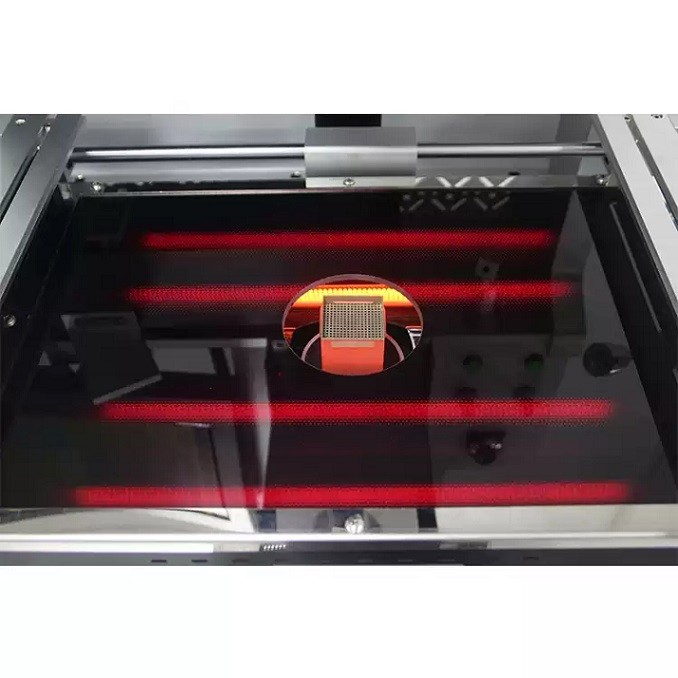

3.Endistriyèl -Jesyon tèmik klas:Yon sistèm chofaj endepandan twa -zòn (anwo, anba, prechofe) ak fèmen -bouk K- kalite tèrmokapteur kontwòl kenbe yon devyasyon tanperati nan± 1 degre. Gwo -zòn pi ba aparèy chofaj la akomode divès gwosè PCB pou chofaj inifòm.

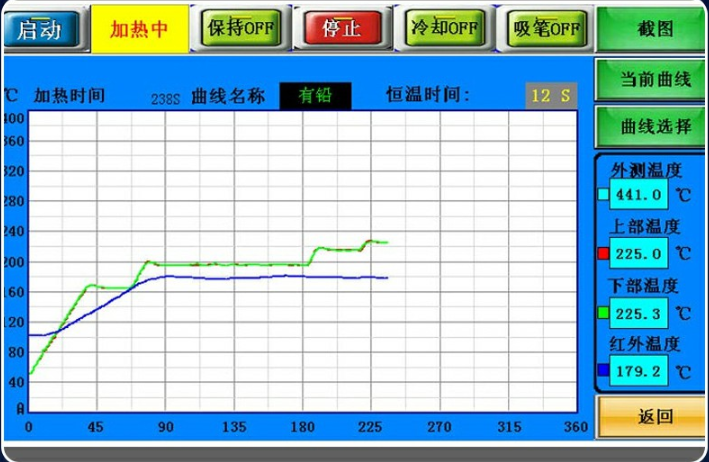

4.Entwisyon manyen-Kontwòl Ekran:PC endistriyèl la ak ekran tactile HD ak kontwòl PLC ofri tou de mòd manyèl ak otomatik. Li bay graf koub tanperati an tan reyèl-an tan reyèl, analiz, epi li estoke gwo pwofil pou operasyon yon sèl-touche, senplifye travay konplèks.
Paramèt pwodwi yo
| Kategori | Spesifikasyon |
|---|---|
| Modèl | DH-A2E |
| Pouvwa total | 5700W |
| Zòn chofaj yo | 3 (Anlè: 1200W, Anba Zòn 2: 1200W, Zòn 3: 3200W) |
| Pwovizyon pou pouvwa | AC220V ± 10%, 50/60Hz |
| Kontwòl Tanperati | Fèmen-bouk ak K-Type Thermocouple |
| Presizyon Tanperati | ± 1 degre |
| Pozisyon Presizyon | 0.01mm |
| Max. Gwosè PCB | 450 x 500 mm |
| Min. Gwosè PCB | 10 x 10 mm |
| Gwosè chip konpatib | 2x2 mm rive 80x80 mm |
| Min. Chip Pitch | 0.1mm |
| Dimansyon (LxWxH) | 600 x 700 x 850 mm |
| Pwa nèt | 70 kg |
Ki fèt pou atelye pwofesyonèl la:

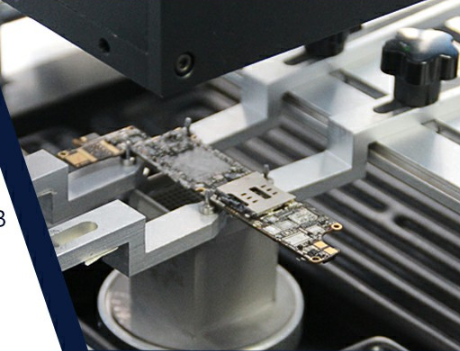

Anplis espesifikasyon debaz yo, DH-A2E bati pou itilizasyon pwofesyonèl chak jou. Karakteristik tankou koule lè reglabl pou ti konpozan, 360 degre bouch wotasyon, enstalasyon inivèsèl, refwadisman rapid, ak alèt vwa kreye yon workflow san pwoblèm. Li rezistansmd rework stationkonstriksyon, sètifikasyon CE, ak karakteristik sekirite ijans asire operasyon serye ak an sekirite nan anviwònman ki mande.
Ideyal pou:Sèvis Faktori Elektwonik (EMS), sant reparasyon ki gen gwo -fyabilite (otomobil, ayewospasyal, medikal), depatman R&D, ak nenpòt operasyon ki mande serye, otomatik rivork presizyon.
