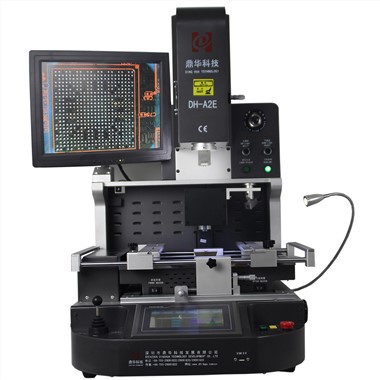

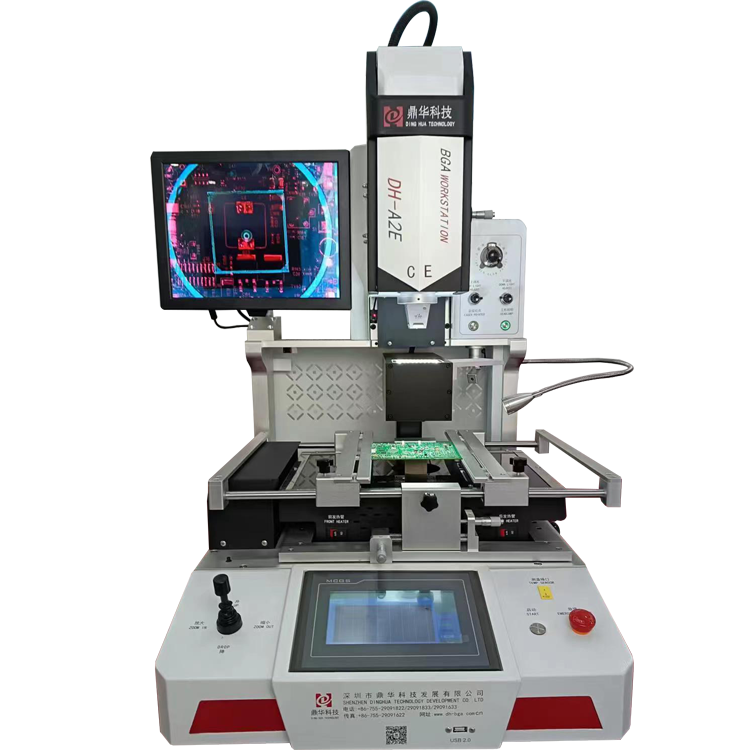

BGA Rework Station ak aliyman optik
Dinghua DH -A2E se yon estasyon retravay BGA ak aliyman optik yo itilize nan reparasyon PCB ak presizyon segondè. Li gen twa zòn tanperati endepandan, aliyman optik kamera CCD, aspiratè vakyòm, ekran manyen HD, ekspozisyon pwofil tanperati an tan reyèl ak elatriye. repare konplèks sikui entegre, ak sekirite pou PCB la.
Dekri teren
Pwodwi Deskripsyon
Dinghua DH-A2E se yon estasyon retravay BGA ak aliyman optik bay yon solisyon serye pou pwofesyonèl ki manyen konpozan SMD ak BGA konplèks yo jwenn nan smartphones, laptops, modil kominikasyon, ak divès kalite tablo kontwòl endistriyèl.
Nan nwayo a nan DH-A2E a se sistèm avanse chofaj lè cho-ki konbine avèk chofaj anba enfrawouj. Konsepsyon twa zòn tanperati endepandan sa a bay distribisyon tanperati ki estab ak inifòm atravè tablo a pou diminye estrès tèmik ak anpeche deformation PCB. Estasyon an kapab kontwole tou pwofil tanperati avèk presizyon, estasyon an asire reflow ki san danje epi ki konsistan pou konpozan tankou BGA, QFN, SOP, CSP, ak lòt aparèy -amann.
DH-A2E a gen yon sistèm aliyman optik ki pèmèt plasman egzak chip anvan soude. Kamera segondè -rezolisyon an ak platfòm D 'reglab pèmèt operatè yo fè aliman boul soude ak kousinen PCB avèk presizyon, diminye risk pou yo mal aliyman, ak echèk retravay.
Ki fèt pou tou de teknisyen ki gen eksperyans ak débutan, estasyon an entegre yon koòdone kontwòl entwisyon ak pwogram -jesyon tanperati ki baze sou. Operatè yo ka estoke, modifye, ak pwofil tanperati. Operatè yo kapab tou itilize aparèy pou leve otomatik yo, -an tan reyèl ekspozisyon pwofil tanperati ak twa zòn tanperati endepandan pou ogmante itilizatè-fatilite ak sekirite operatè yo.
Pwodwi spesifikasyon
|
Atik
|
Paramèt
|
|
Pwovizyon pou pouvwa
|
AC220V±10% 50/60Hz
|
|
Pouvwa total
|
4900w
|
|
Top pouvwa
|
1200w
|
|
Anba pouvwa
|
1200w
|
|
Enfared pouvwa
|
2400w
|
|
Dimansyon
|
77 * 81 * 102mm
|
|
Mòd operasyon
|
Otomatik + Manyèl
|
|
Depo Profile Tanperati
|
10000 gwoup
|
|
Kontwòl Tanperati
|
K Capteur + Bouk fèmen
|
|
Presizyon Tanperati
|
± 1 degre
|
|
Pozisyon Presizyon
|
± 0.01mm
|
|
Gwosè PCB
|
Max 400 × 450 mm Min 10 × 10 mm
|
|
BGA Chip
|
2 * 2-80 * 80mm
|
|
Ekstèn Tanperati Capteur
|
1 pcs (opsyonèl)
|
|
Pwa nèt
|
70kg
|
|
Kalite machin
|
Desktop
|
|
Espas minimòm chip
|
0.1mm
|
|
Kamera pixel
|
6 milyon
|
|
Chip manje
|
otomatikman pran oswa mete
|
|
Pozisyon PCBA
|
Leve ak desann pwezante entèlijan, anba a "5 pwen sipò" ak v-type kat plas fikse PCBA ki ka lib ajiste nan
X-direksyon aks, ak aparèy inivèsèl ekstèn
|
|
BGA pozisyon
|
Pozisyon lazè plas kat ki gen fòm v-ak aparèy inivèsèl
|
|
Optik CCD lantiy
|
Otomatikman ale deyò, tounen ak konsantre
|
Pwodwi detay
HD Touch ekran
Machin sa a ofri twa mòd -soude, desoude ak pozisyon. Operatè yo ka chwazi mòd ki pi apwopriye pou chak travay retravay. Li bay siveyans tanperati an tan reyèl-pou aparèy chofaj anwo a, aparèy chofaj anba a ak zòn chofaj enfrawouj la, pou asire kontwòl egzak pandan tout pwosesis la. Operatè yo ka estoke, edite, replike valè tanperati pwofil tanperati a. Fonksyon esansyèl tankou kòmanse, sispann, ak refwadisman yo konplètman kontwole pou operasyon an sekirite ak efikas. Machin sa a ekipe ak sistèm aliyman optik, men li sipòte tou aliyman manyèl. Bay teknisyen an fleksibilite pou ajiste pozisyon konpozan yo.
Optik aliyman CCD Kamera
CCD gwo -definisyon kamera dijital, otomatik zoom optik, pwezante lazè. Lantiy kamera CCD a se pliable otomatik ekstansyon ak retraksyon.
Imaj la pral parèt sou ekran ki monitè kè bebe epi yo ka rale nan ak rale soti pou aliyman presizyon.
Joystick
Joystick la pèmèt kontwòl egzak pozisyon kamera a, sa ki pèmèt lis ajisteman vètikal (monte ak desann). Li tou jere fonksyon yo rale nan ak rale soti pou kamera ks la, ki pèmèt operatè yo fasil optimize imaj la parèt sou monitè a.
Sistèm pickup vakyòm
Sistèm nan pickup vakyòm otomatikman leve chip la apre desoude. Ekipe ak yon aparèy sekirite presyon -pou anpeche twòp fòs anba, efektivman pwoteje PCB a kont domaj.
Zòn Prechofaj enfrawouj
Zòn nan prechofaj enfrawouj asire distribisyon chalè inifòm, efektivman diminye estrès tèmik ak bay pi bon pwoteksyon pou mèr la.
Lazè Pointer
Pointeur lazè a ede nan pwezante avèk presizyon mèr PCB la, asire aliyman egzak pandan pwosesis rivork la.
