Mèr machin otomatik reparasyon
Estasyon retravay BGA DH-A5 totalman otomatik aliyman optik Dinghua a anplwaye yon sistèm kontwòl mouvman servo, ki pèmèt kontwòl otomatik twa mòd: soude, plasman, ak retire. Li estab, fyab, san danje, ak trè efikas, konplètman libere travay.
Dekri teren
Paramèt pwodwi
|
Pouvwa total |
6800W |
|
Top aparèy chofaj |
1200W |
|
Chofaj anba |
Dezyèm zòn tanperati a se 1200W, ak twazyèm zòn tanperati a se 2700W. |
|
pouvwa |
AC220V±10％ 50/60Hz |
|
Dimansyon |
L650×W700×H850 milimèt |
|
Pozisyon |
Plas ki gen fòm V -, bracket PCB ka ajiste nan direksyon X oswa Y epi ekipe ak yon kranpon inivèsèl. |
|
Kontwòl tanperati |
K-kalite tèrmokapteur (K Sensor) Bouk fèmen kontwòl |
|
Tanperati presizyon |
± 1 degre |
|
PCB gwosè |
Max 500 × 450 mm Min 10 × 10 mm |
|
Amann travay{0}} |
± 15mm devan ak dèyè, ± 15mm gòch ak dwa |
|
Agrandisman kamera |
10x-100x fwa |
|
BGA chip |
2X2-80X80mm |
|
Espas minimòm chip |
0.1mm |
|
Ekstèn Tanperati Capteur |
5个, Évolutive (si ou vle) |
|
Plasman Presizyon |
± 0.01MM |
|
Pwa nèt |
92kg |
| Karakteristik kle | bga optik aliyman sistèm, otomatik bga estasyon rivork, enfrawouj bga estasyon rivork |
Deskripsyon Product
1. Sistèm kontwòl entegre
Sistèm aliyman optik bga sa a entegre òdinatè endistriyèl ak ekran tactile HD HMI ak kontwòl PLC sipòte ekspozisyon koub tanperati an tan reyèl, analiz, koreksyon, ak siveyans milti-koub. Demaraj ki pwoteje pa modpas ak koreksyon koub asire sekirite operasyonèl.
2. Precision Tanperati Kontwòl
Kontwòl PID ki gen gwo presizyon K-type tèrmokapteur fèmen ak konpansasyon oto kenbe tanperati a nan ±2 degre. Koòdone kalibrasyon ekstèn pèmèt verifikasyon koub egzak ak ajisteman.
3. Otomatik Mouvman & Pozisyon
Aks XYZ ki kondwi ak servo aks V-groove ak pozisyon glise lineyè pèmèt manyen PCB rapid, byen reglabl pou divès kalite layout ak gwosè.
4. Fixturing fleksib
Inivèsèl kranpon mobil pwoteje bor PCB kont domaj ak deformation, konpatib ak plizyè dimansyon pake BGA.
5. Bouch Interchangeable
360 degre -wotabilite Titàn alyaj buses nan plizyè gwosè pèmèt enstalasyon rapid ak ranplasman.
6. Chofaj Multi-Zòn
Twa zòn chofaj endepandan kontwole (anwo/anba) ak tanperati reglabl, tan, pant, refwadisman, ak anviwònman vakyòm atravè HMI.
7. Des pwogramasyon
Jiska 8-segman koub tanperati pou chak zòn, ak anpil depo ak koreksyon ki baze sou ekran tactile, analiz, ak rapèl pou diferan kalite BGA.
8. Sistèm aliyman vizyèl
Aliyman videyo dijital ak gwo presizyon ak mouvman lantiy kontwole ak joystick asire enspeksyon konplè nan kwen ak sant BGA, elimine tach avèg.
9. Rapid refwadisman
Gwo pouvwa fanatik kwa-flow byen vit refwadi PCB apre soude pou anpeche deformation.
10. Alèt vwa
Avètisman odib 5-10 segonn anvan pwosesis fini an pouse operatè yo pare.
11. Pwoteksyon Auto-Cooling
Sistèm refwadisman aktive apre chofaj sispann epi fèmen nan tanperati chanm pou anpeche aparèy surchof ak aje.
12. Manyen totalman otomatik
Sistèm entegre BGA pick-and-place pèmèt operasyon entèlijan ak men lib pou amelyore efikasite.
13. Sekirite & Sètifikasyon
CE-konfòme ak kanpe ijans ak pwoteksyon oto-power-off pou prevansyon aksidan.
Imaj detay
Estasyon otomatik bga rivork sa a Anplwaye yon pwogram PID presi, li swiv ak monitè nan yon pousantaj de 20 milisgond pou chak sik, bay fidbak an tan reyèl-pou ekspozisyon tanperati ki pi egzak, pi piti erè, ak pi gwo estabilite!
Zòn nan prechofaj nan estasyon rivork bga enfrawouj sèvi ak LED enfrawouj, ki asire chofaj rapid, kontwòl tanperati ki estab, zanmitay anviwònman an, efikasite enèji, ak yon aparans atire, ak lavi long.
Avèk pwezante lazè, PCB chaje rapid ak egzat nan yon sèl etap.

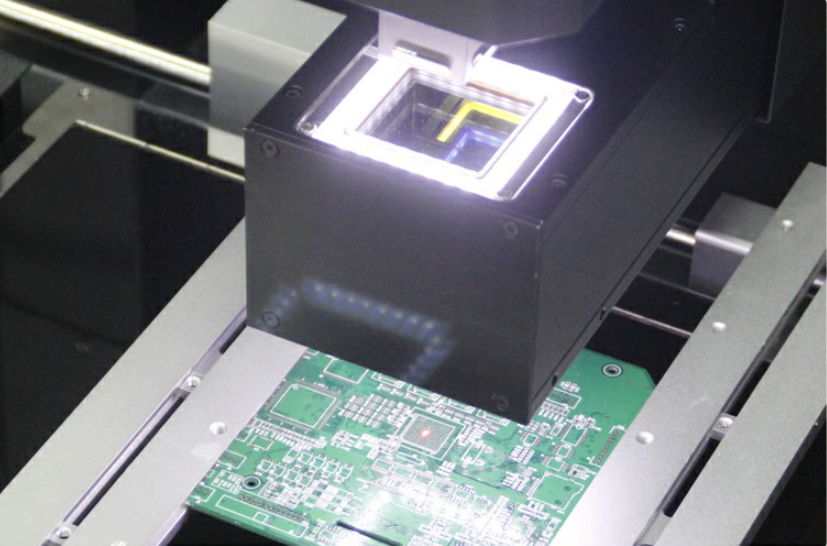

Pozisyon optik asire aliyman egzak chip aliye.
Sistèm pwezante adaptab pou fasil plasman PCB nan tout fòm ak gwosè.
poukisa chwazi nou

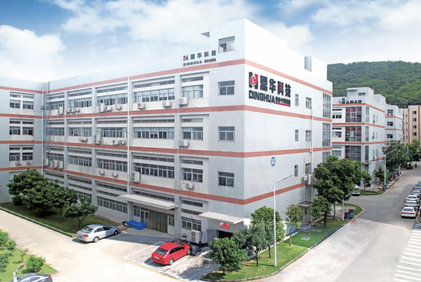

Depi li te etabli an 2011, Shenzhen Dinghua te rete dedye a jaden an nan ekipman automatisation,
