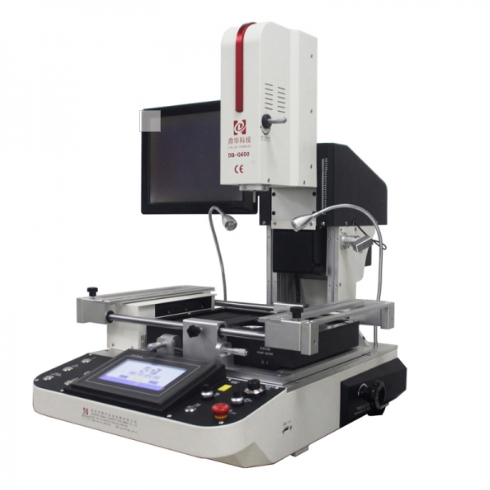

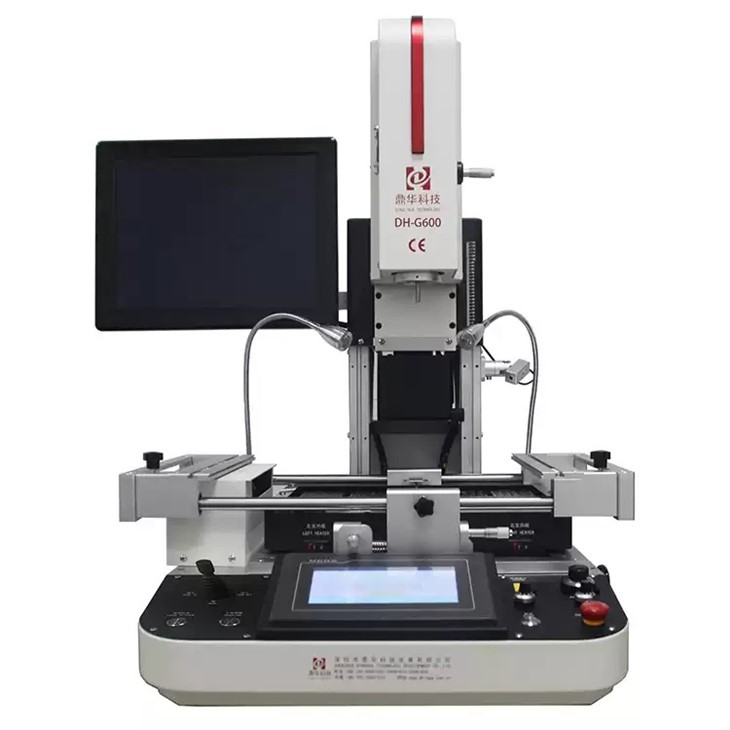

Dinghua DH -G600, aliyman optik BGA estasyon rivork, twa -zòn chofaj enfrawouj konstan tanperati chip rework estasyon, entegre machin pou demonte chip ak asanble.
Dekri teren
Lidè Lachin nan nan fabrikasyon ekipman automatisation
Shenzhen Dinghua Teknoloji co, Ltd se yon antrepriz nasyonal wo-teknoloji ki entegre R&D, pwodiksyon, lavant ak sèvis nan machin X-RAY, ekipman enspeksyon X-RAY, ekipman rivork BGA, ak ekipman automatisation. Nou gen fòs absoli pou ba ou bon kalite-pwodwi, sèvis konplè ak sipò teknik avanse.
Pwodwi Deskripsyon
1.HD ekran tactile HMI ak analiz koub tan reyèl-; montre & analize/rektifye koub tanperati aktyèl yo imedyatman.
2.High -presizyon K-kalite tèrmokapteur fèmen-bouk kontwòl + sistèm konpansasyon tanperati oto, asosye ak modil tanperati pou ± 2 degre presizyon. Pò ekstèn mezi tanperati pèmèt analiz egzak koub ak kalibrasyon.

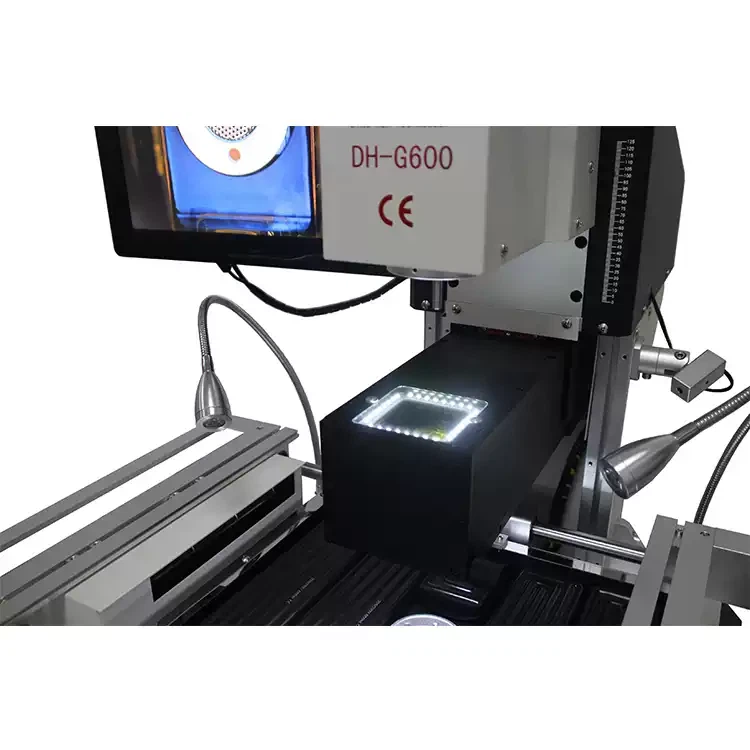

3.High-sistèm aliyman vizyon dijital; PCB pwezante atravè V-groove ak glisad lineyè pèmèt ajisteman amann / rapid nan X / Y / R aks, adapte yo ak divès gwosè PCB ak layouts.
4.Flexible mobil aparèy inivèsèl pwoteje PCB soti nan domaj eleman kwen / deformation, konpatib ak tout gwosè pake BGA pou rivork.
5.Multiple ajutaj alyaj enkli; 360 degre rotative pou enstalasyon fasil ak ranplasman.
6.3 zòn chofaj endepandan anwo ak pi ba yo sipòte plizyè -gwoup, milti- kontwòl tanperati an menm tan, asire efè soude optimal. Tanperati chofaj, tan, pant, refwadisman ak vakyòm yo tout configurable sou HMI.
7.8-etap kontwòl tanperati pou chak zòn, ak depo koub masiv pou rapèl rapid BGA espesifik. Analiz koub, anviwònman ak koreksyon yo disponib dirèkteman sou ekran tactile; algoritm PID endepandan pou chak zòn garanti chofaj inifòm ak presizyon.
8.High -pouvwa kwa- fanatik koule pèmèt rapid PCB refwadisman pou anpeche deformation; kontwòl otomatik entelijan pou pwosesis aliye, soude ak retire.
9.USB pò pou fasil telechaje done koub sou U disk; koneksyon sourit sipòte pou pwolonje lavi sèvis tactile.
10.Vwa-kontwole pre-alam alèt operatè yo 5-10 segonn anvan pwosesis fini. Sistèm refwadisman aktive apre chofaj sispann epi fèmen otomatikman lè tanperati a retounen nan tanperati chanm, anpeche machin aje soti nan chalè rezidyèl.
11.CE-sètifye, ekipe ak bouton kanpe ijans ak pouvwa otomatik -koupe pwoteksyon pou aksidan.
Paramèt pwodwi
|
Pouvwa total |
5500W |
|
Top aparèy chofaj |
1200W |
|
Chofaj anba |
Dezyèm zòn tanperati a se 1200W, ak twazyèm zòn tanperati a se 3000W. |
|
pouvwa |
AC220V±10％ 50/60Hz |
|
Dimansyon |
L760×W885×H890mm |
|
Pozisyon |
V-plas ki gen fòm, PCB bracket reglabl nan direksyon X ak ekipe ak yon kranpon inivèsèl. |
|
Kontwòl tanperati |
K-kalite tèrmokapteur (K Sensor), kontwòl bouk fèmen |
|
Tanperati presizyon |
± 2 degre |
|
PCB gwosè |
Max 380 × 370 mm Min 22 × 22 mm |
|
Amann travay- |
± 15mm devan ak dèyè, ± 15mm gòch ak dwa |
|
BGA chip |
2X2-50X50mm |
|
Espas minimòm chip |
0.15mm |
|
Ekstèn Tanperati Capteur |
1, dilatabl (si ou vle) |
|
Pwa nèt |
60kg |
|
Karakteristik kle |
laptop bga machin, smd & bga rework station, bga smd rework station |
Foto detay

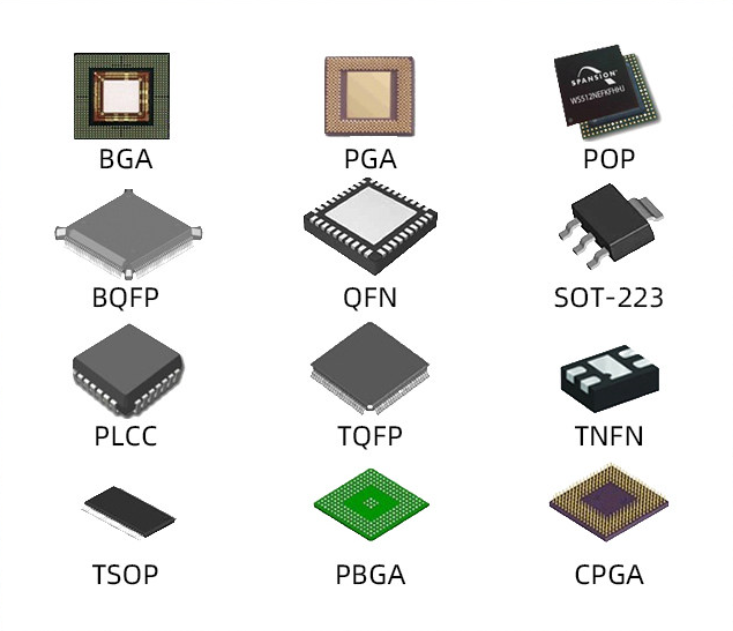

Tout kalite chips ka retounen pou reparasyon.
BGA, PGA, POP, BQFP, QFN, SOT-233, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA ect.....

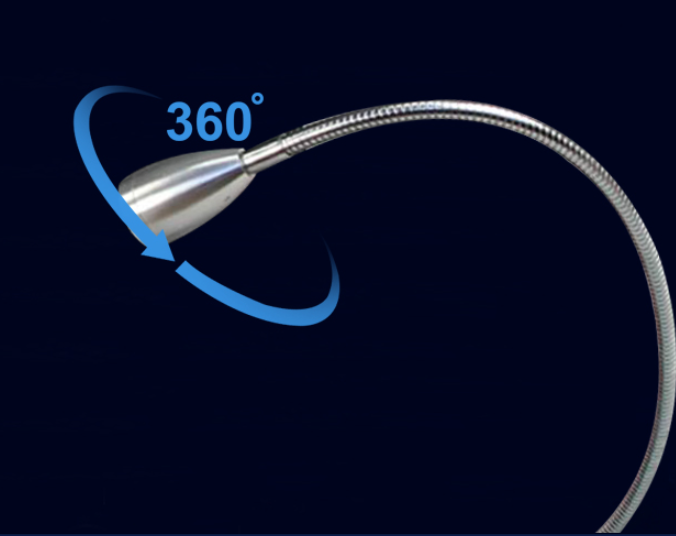

360-degre rotative limyè frèt limyè pou enspeksyon PCB san tach avèg.

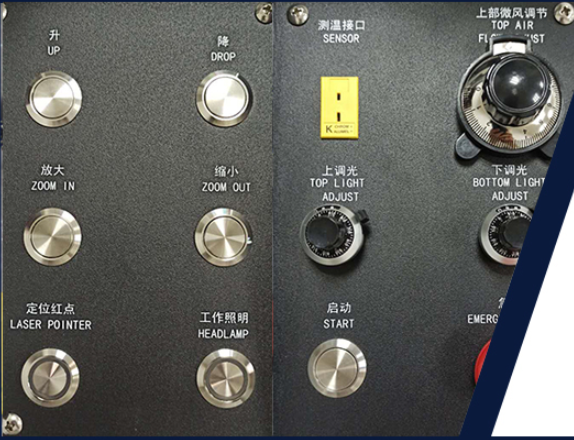

Estasyon retravay smd&bga sa a configuré ak bouton ekstèn pou operasyon fasil

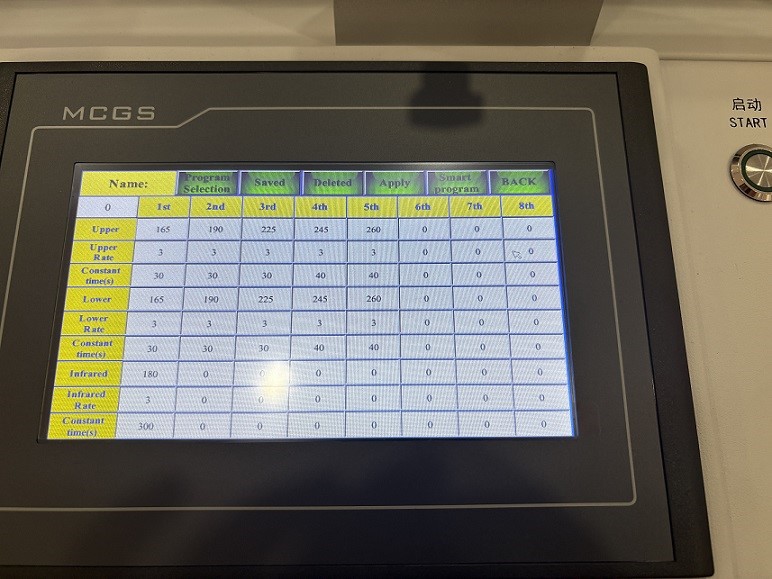

Ekspozisyon an tactile prezante tou de lèt Chinwa ak angle, uit anviwònman tanperati, ak kontwòl tanperati endepandan.

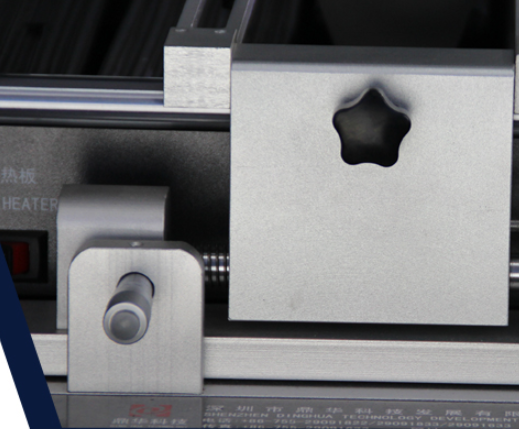

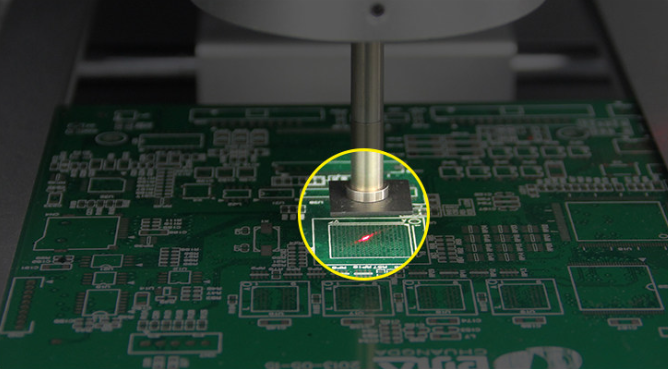

Estasyon retravay bga smd mikwomèt sa a bay ajisteman egzak -, ak presizyon aliyman a 0.01mm, sa ki lakòz aliye natirèl ak egzat.

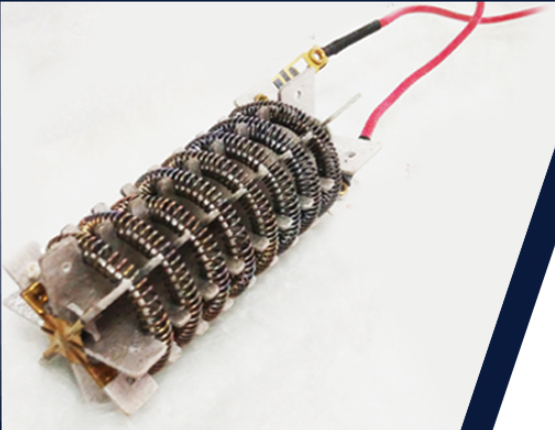

Estasyon retravay bga smd sa a itilize eleman chofaj alman -yo ak modil chofaj, bon jan kalite garanti.

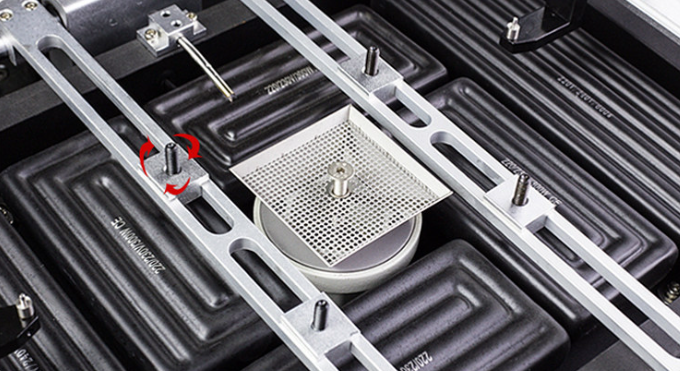

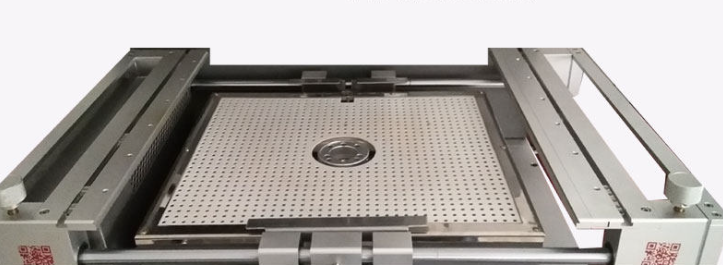

Siplemantè - gwo tablo PCB, ki kapab akomode tablo PCB nan divès gwosè.
