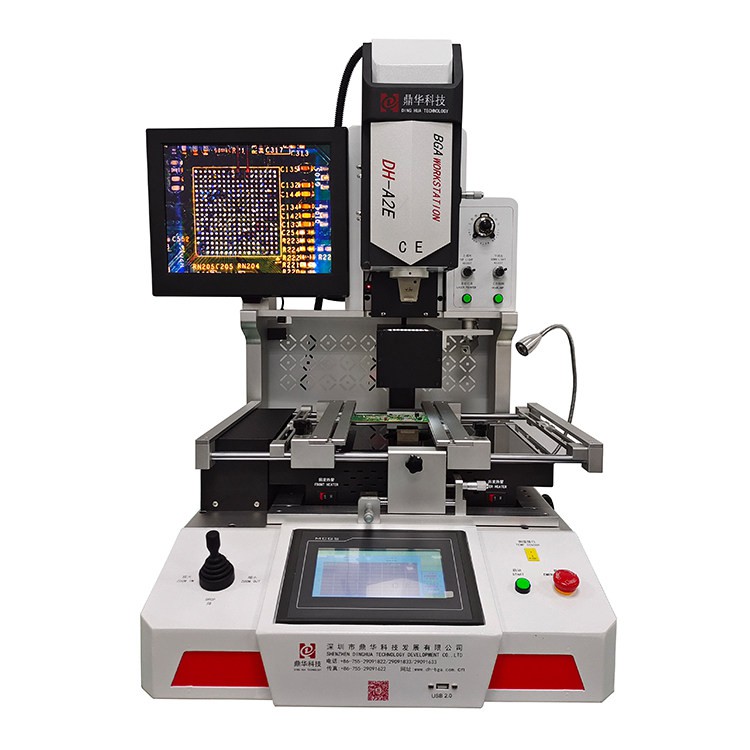

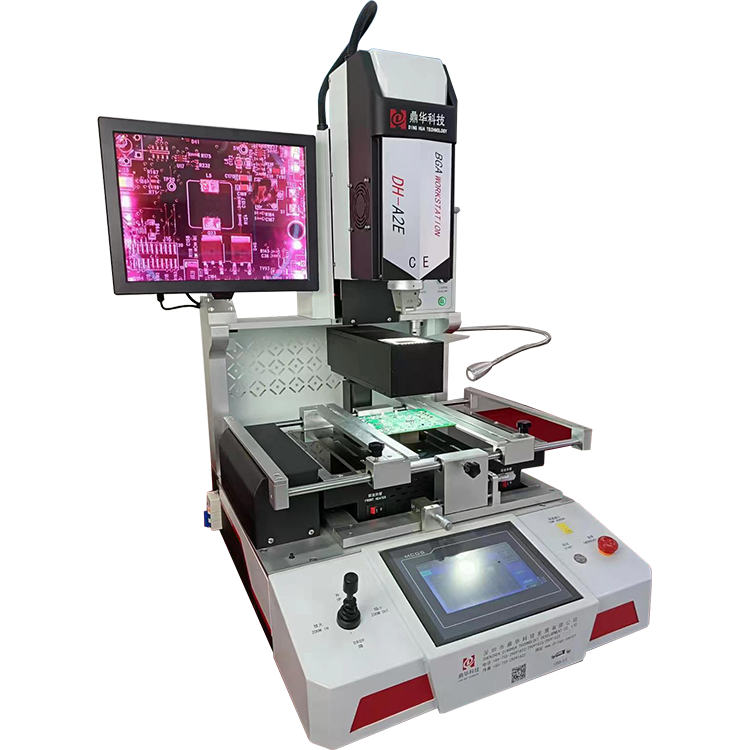

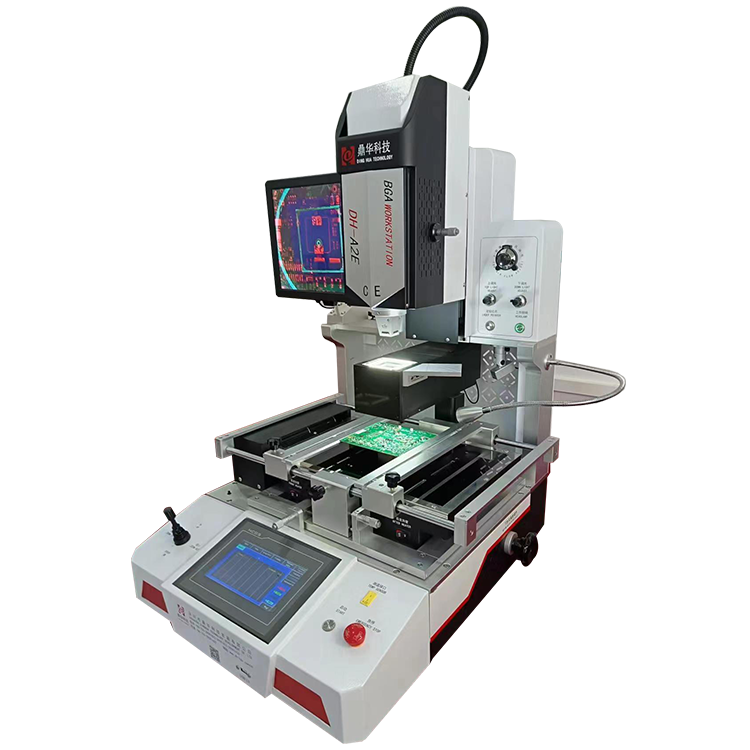

Multi-zòn chofaj BGA Rework Station
Dinghua DH-A2E se yon estasyon pwofesyonèl Wulti-Zòn chofaj BGA ki fèt pou bay gwo-reparasyon bon jan kalite ak presizyon pou pati asanblaj elektwonik konplèks epi li trè popilè pami teknisyen ki repare plak mèr yo itilize nan òdinatè pòtab, konsola jwèt tankou PlayStation 4 (PS4) ak Xbox ak estasyon kontwòl retravay endistriyèl pafè. gwo -travay retravay presizyon sou yon varyete BGA, QFN, ak lòt pake chip.
Dekri teren
Pwodwi Deskripsyon
DinghuaBGA Rework Station DH-A2Ese yon estasyon rework BGA chofaj milti-zòn ki fèt pou satisfè bezwen egzijan reparasyon ak fabrikasyon elektwonik modèn yo. Estasyon avanse otomatik BGA sa a pafè pou fè gwo -travay rivork presizyon sou yon varyete BGA, QFN, ak lòt pake chip.
LaDinghua DH-A2Ese yon pwofesyonèl-estasyon retravay BGA totalman otomatik ki fèt pou reparasyon segondè-presizyon nan asanblaj elektwonik konplèks. Li se lajman ki itilize pou repare plak mèr nan laptops, konsola jwèt (PS4 / Xbox), ak tablo kontwòl endistriyèl.
Pwodwi spesifikasyon
|
Atik
|
Paramèt
|
|
Pwovizyon pou pouvwa
|
AC220V±10% 50/60Hz
|
|
Pouvwa total
|
4900w
|
|
Top pouvwa
|
1200w
|
|
Anba pouvwa
|
1200w
|
|
Enfared pouvwa
|
2400w
|
|
Dimansyon
|
77 * 81 * 102mm
|
|
Operasyon Mode
|
Otomatik + Manyèl
|
|
Depo Profile Tanperati
|
10000 gwoup
|
|
Kontwòl Tanperati
|
K Capteur + Bouk fèmen
|
|
Presizyon Tanperati
|
± 1 degre
|
|
Pozisyon Presizyon
|
± 0.01mm
|
|
Gwosè PCB
|
Max 400 × 450 mm Min 10 × 10 mm
|
|
BGA Chip
|
2 * 2-80 * 80mm
|
|
Ekstèn Tanperati Capteur
|
1 pcs (opsyonèl)
|
|
Pwa nèt
|
70kg
|
|
Kalite machin
|
Desktop
|
|
Espas minimòm chip
|
0.1mm
|
|
Kamera pixel
|
6 milyon
|
|
Chip manje
|
otomatikman pran oswa mete
|
|
Pozisyon PCBA
|
Monte ak desann pwezante entèlijan, anba a "5 pwen sipò" ak v-type kat plas fikse PCBA ki ka ajiste libreman nan
X-direksyon aks, ak aparèy inivèsèl ekstèn
|
|
BGA pozisyon
|
Pozisyon lazè plas kat ki gen fòm v-ak aparèy inivèsèl
|
|
Optik CCD lantiy
|
Otomatikman ale deyò, tounen ak konsantre
|
Pwodwi Karakteristik kle
Teknoloji chofaj milti-zòn
ItilizeTeknoloji chofaj milti-zòn, DH-A2E reyalize distribisyon chalè ekitab nan tout tablo sikwi enprime (PCBA) ak konpozan Ball Grid Array (BGA) atravè zòn diferan nan eleman chofaj machin nan tankou endepandan.zòn anwo/anba/prechofe. Sa a pèmèt pou tou pre distribisyon tanperati inifòm pou tout BGA yo ka soude selon pwòp espesifikasyon yo epi konsa elimine opòtinite pou domaj tèmik nan eleman elektwonik sansib pandan pwosesis soude / desoude.
Otomatik BGA Rework Station
DH-A2E elimine nesesite pou pwosesis manyèl lè l sèvi avèk automatisation pou okipe fonksyon esansyèl BGA rivork tankoukontwòl tanperati, aliyman, ak soude. Itilizasyon kapasite otomatik sa yo ogmante vitès ak presizyon nan rivork BGA, kidonk fè machin sa a apwopriye pou tou de travay reparasyon volim ki ba ak kòm yon adisyon nan manifakti volim segondè.

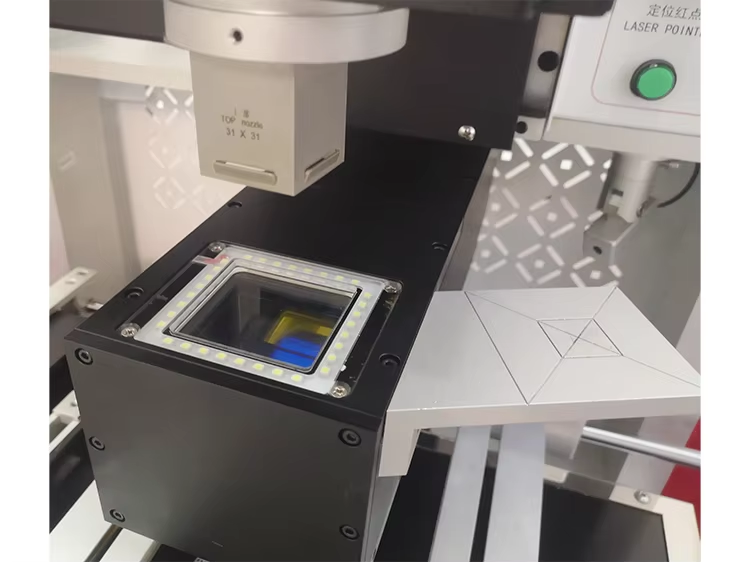

Aliyman optik ak kamera CCD
Lè w anplwaye yon moun ki byen -devlopesistèm aliyman optikepi sèvi ak yonkamera CCD segondè-rezolisyonpou bay pi bon pozisyon nan konpozan BGA, karakteristik sa a pèmèt itilizatè a asire ke tout jwenti soude-yo pafètman aliyen lè yo fè retravay-konsa minimize erè imen ki te koze.
BGA Rework Station pou Reparasyon Laptop
Ki fèt espesyalman pou reparasyon nanplak mèr laptopak lòt elektwonik konplike, laDH-A2Eli kapab jere BGA byen-epi li bay wo nivo presizyon ki nesesè pou repare konpozan laptop konplèks. Lachofaj milti-zònepialiyman optikkarakteristik fè li chwa pafè pou teknisyen k ap travay ak laptops, smartphones ak òdinatè.
Entèfas itilizatè amelyore
LaDH-A2Evini ak yonentwisyon koòdone tactile, ki pèmèt itilizatè yo fasilman kontwole ak ajiste pwofil chofaj, anviwònman aliyman, ak plis ankò. Sistèm nan baysiveyans -an tan reyèlnan tout pwosesis retravay la, bay operatè yo kontwòl konplè sou tanperati, tan, ak presizyon aliyman.
Sekirite ak fyab
DH-A2E (estasyon retravay BGA pou reparasyon laptop) te fèt espesyalman ak yon konsantre sou sekirite. Li gen ladann karakteristik tankoupwoteksyon tèmik avanseak yonsistèm prevansyon surchofki sipòte yon anviwònman travay ki an sekirite. Inite a konstwi ak bon jan kalite konpozan pou bay yon pèfòmans serye ak -dirab nan tou de reparasyon ak fabrikasyon ekipman elektwonik.

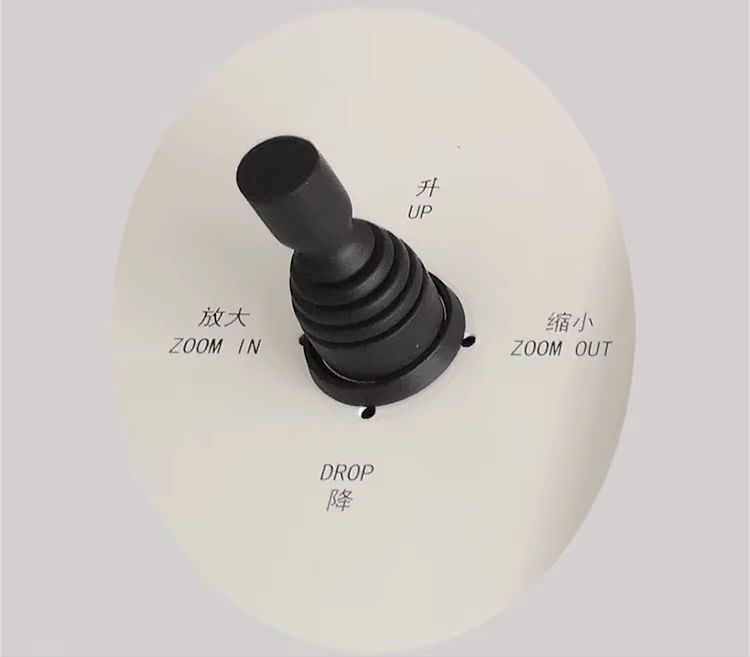

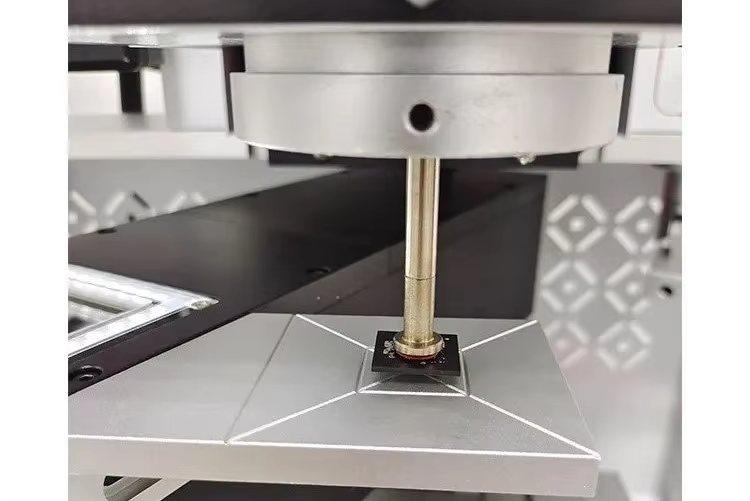

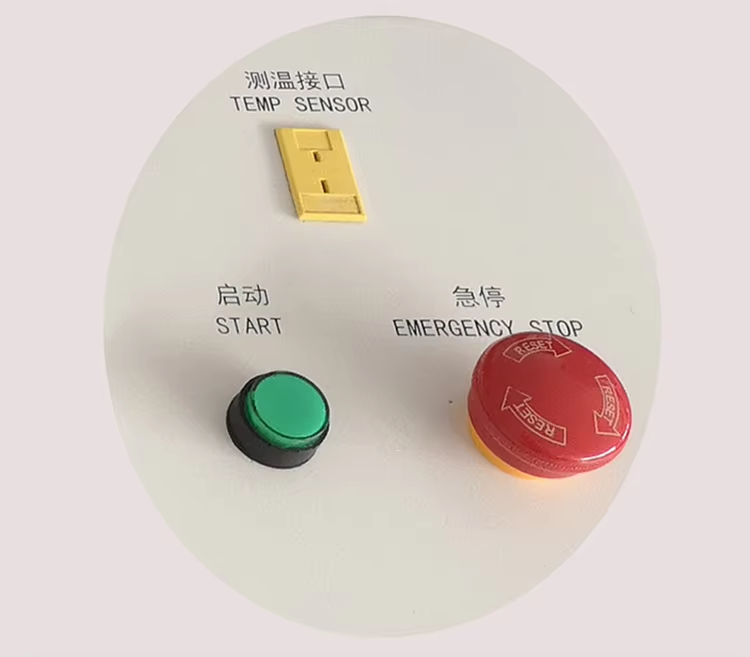

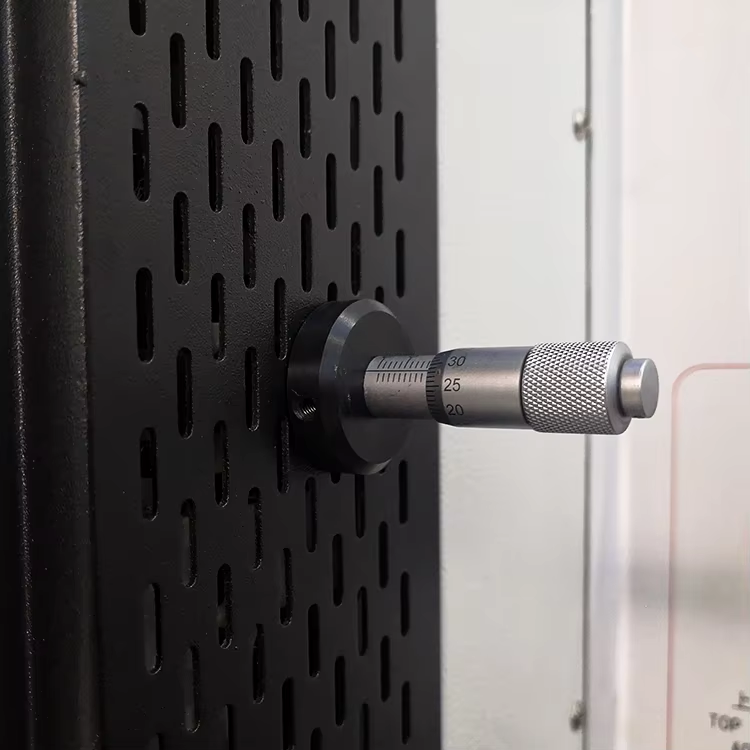

Imaj detay

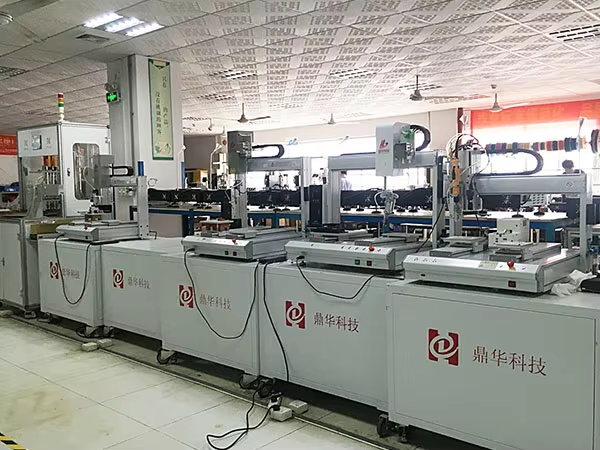

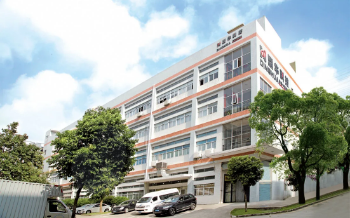

Konpayi nou an
Poukisa chwazi nou
1. Nou se yon manifakti estasyon pwofesyonèl BGA rework ak plis pase 5 ane eksperyans nan konsepsyon, devlopman, pwodiksyon, ak lavant.
2. Machin nou yo ofri pi bon kalite nan pri konpetitif.
3. Opsyon livrezon vit gen ladan FedEx, DHL, UPS, TNT, EMS, ak anbake pa lanmè oswa lè.
4. Metòd peman: Western Union, T/T, elatriye.
5. OEM ak ODM sèvis yo akeyi.
6. Konsiltasyon teknik gratis ak demonstrasyon videyo ki disponib.
7. 1-ane garanti pou tout machin nan (eksepte consommables).
