Dessoude Bga

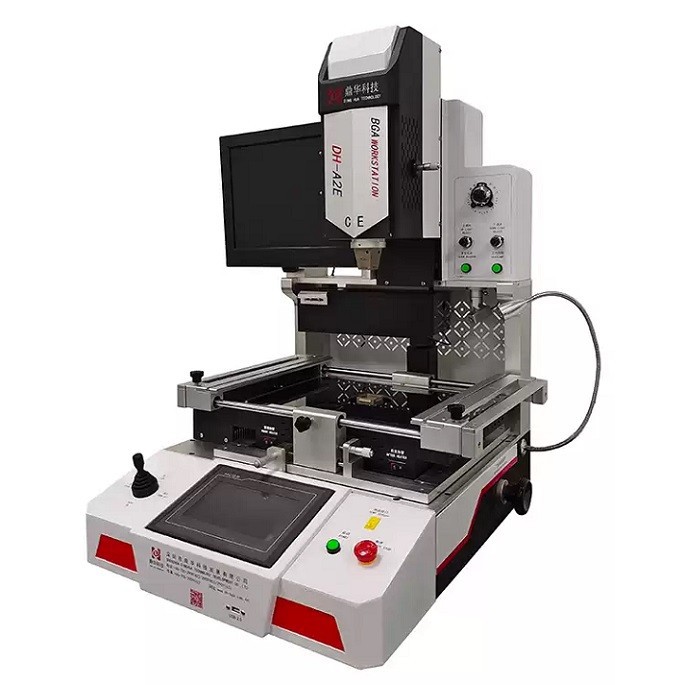

Dinghua a DH-A2E totalman otomatik aliyman optik BGA estasyon retravay karakteristik optik aliyman pou plasman chip presi, konplètman evite move aliyman ak konpanse.
Dekri teren
Karakteristik pwodwi
1.Optical Aliyman- Plasman egzak chip, zewo aliyman / konpanse.
2.Full Automatisation- Otomatik demonte, soude ak rekiperasyon chip, diminye travay manyèl.
3.Adjustable dou Airflow- Vitès ajiste a gwosè chip; anpeche ti -deplasman eleman, ranfòse efikasite retravay.
4.Laser Pozisyon– Yon sèl-plasman egzat plak mèr.
5.Efikas Zòn Prechofaj- Tib chofaj lumineux pou vit, ki estab chofaj; kouvèti vè ki reziste chalè-(ekonomize-enèji, ekolojik-zanmitay, konsepsyon dous).
6.External Tanperati Sond– Siveyans tan reyèl-tanperamantal pou kontwòl egzak, serye.
7.Itilizatè-Ekran tactile zanmitay- Pwogram precharje, pa gen fòmasyon espesyalize ki nesesè pou operasyon fasil.
8.Dual Operasyon Modes- Mòd manyèl/oto pou debogaj fleksib ak rivork pakèt.
9.USB Koneksyon- Sipòte mizajou lojisyèl ak enpòte done / depo pou analiz PC.
Paramèt pwodwi
|
Pouvwa total |
5700W |
|
Top aparèy chofaj |
1200W |
|
Chofaj anba |
Dezyèm zòn tanperati a se 1200W, ak twazyèm zòn tanperati a se 3200W (yo te ogmante zòn nan chofaj pou akomode divès kalite tablo PCB). |
|
pouvwa |
AC220V±10％50/60Hz |
|
Dimansyon |
L600×W700×H850 mm |
|
Pozisyon |
V-plas ki gen fòm, PCB bracket reglabl nan direksyon X ak ekipe ak yon kranpon inivèsèl. |
|
Kontwòl tanperati |
K-kalite tèrmokapteur (K Capteur), fèmen-kontwòl bouk |
|
Tanperati presizyon |
± 1 degre |
|
Pozisyon presizyon |
0.01mm |
|
PCB gwosè |
Max 450×500 mm Min10×10mm |
|
BGA chip |
2X2-80X80mm |
|
Minimòmchipespas |
0.1mm |
|
Ekstèn Tanperati Capteur |
Youn, dilatabl (si ou vle) |
|
Pwa nèt |
70kg |
|
Aplikasyon |
bga estasyon rivork pou mobil, estasyon rivork enfrawouj smd, estasyon desoude enfrawouj |
Pwodwi Deskripsyon
1.Smart kontwòl ak analiz koub:Sa a bga rework estasyon pou mobil entegre òdinatè endistriyèl + HD tactile HMI + PLC kontwòl; ekspozisyon an tan reyèl-, analiz ak koreksyon koub tanperati yo.
2.Precision Kontwòl Tanperati (± 1 degre):Gwo -presizyon K-kalite tèrmokapteur fèmen-kontwòl bouk + konpansasyon tanperati oto; koòdone ekstèn mezi tanperati pou kalibrasyon.
3.Sistèm pwezante egzat:Kontwòl mouvman stepper + aliyman vizyon segondè-; V-tirin ki gen fòm + glisad lineyè pou ajisteman amann 3-aks, adapte PCB nan tout gwosè / layout.
4.PCB Pwoteksyon Aparèy:Fleksib mobil aparèy inivèsèl anpeche domaj eleman kwen ak deformation PCB, apwopriye pou tout rivork pake BGA.
5.Versatile Alloy Buses:Bouch milti-espèk yo ak 360 degre wotasyon gratis; fasil pou enstale ak ranplase.
6. 3 Zòn chofaj endepandan:Similtane milti-gwoup, milti-segman kontwòl tanperati; HMI-anviwònman tanperati, tan, pant, refwadisman ak vakyòm.
7.8-Segman kontwòl Tanperati ak Depo koub:Depo koub tanperati masiv pou rekipere rapid; algorithm PID endepandan pou chofaj inifòm ak kontwòl tanperati egzat.
8.Rapid Refwadisman & Kontwòl Pwosesis Auto;Gwo -pouvwa kwa- fanatik koule anpeche PCB deformation; totalman otomatik aliye, soude ak desoude pwosesis.
9.Convenient Joystick Operasyon:Kontwole mouvman vètikal tèt ak rale imaj-rapid ak itilizatè-.
10.Voice Alam & Auto Cooling:Alèt vwa 5–10s anvan pwosesis fini; sistèm refwadisman oto sispann nan tanperati chanm pou pwolonje lavi machin.
11.Fonksyon otomatik:Oto materyèl davwa / manje ak kamera retraksyon / ekstansyon pou efikasite.
12.CE-Sekirite sètifye:Bouton arè ijans + pwoteksyon oto-pou ensidan inatandi.
Foto detay

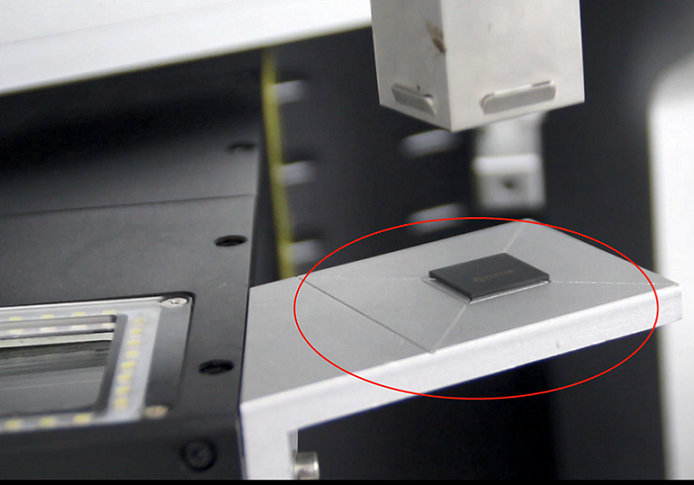

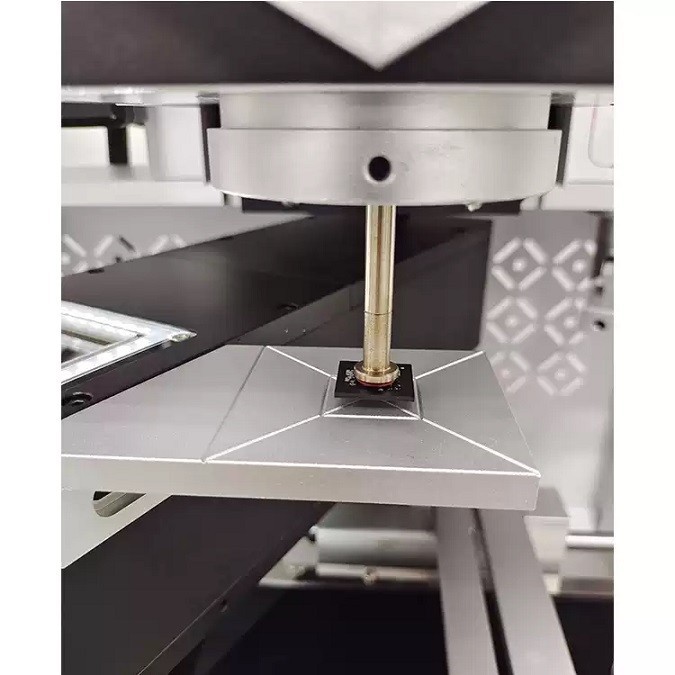

Entelijan plasman otomatik, demonte, ak soude elimine erè ki te koze pa operasyon manyèl. (enfrawouj smd rework station)

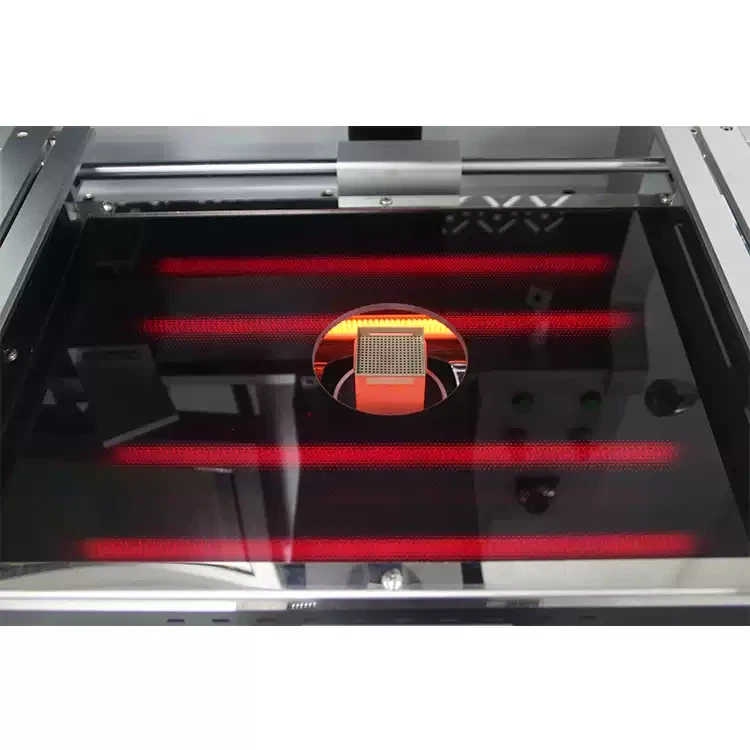

Tib vag enfrawouj fib kabòn, Li chofe byen vit, li fè byen, li gen yon lavi sèvis long, se estetik plezi ak enèji -efikas, epi li se tou de sante ak zanmitay anviwònman an.
Apre chofaj la fini, gwo -konstan pouvwa-aktyèl refwadisman otomatik aplike pou anpeche PCB deformation.
Estasyon desoude enfrawouj sa a ekipe ak yon bracket inivèsèl, li ka fasilman kenbe PCB nan nenpòt fòm.

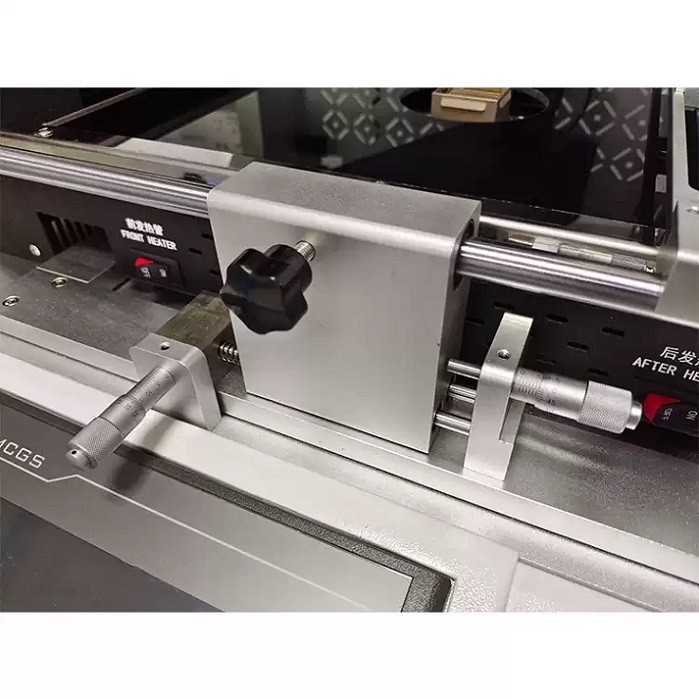

Mikwomèt ajisteman presizyon, aliyman egzat a 0.01mm, natirèl ak egzak aliye.
Avèk tou de entèfas Chinwa ak angle, li fasil pou itilize.
Pwosedi a fonksyone prereglaj, tou senpleman chwazi opsyon pou konplete reparasyon an ak yon sèl klike sou.
Otomatikman jenere koub tanperati epi kontwole yo an tan reyèl.
Analiz done entèlijan, ak chak sik PID ki dire sèlman 32ms, kaptire ak analize done tanperati nan yon frekans ultra-e fè koreksyon alè pou asire kontwòl tanperati egzak ak retravay siksè nan premye tantativ la.
