BGA Hot Air Rework Station
BGA estasyon retravay lè cho se yon ekipman ki itilize pou retire ak ranplase konpozan etalaj gri boul la sou tablo sikwi enprime (PCB). Youn nan karakteristik kle li yo se gwo zòn prechofaj enfrawouj la, ki inifòm distribisyon chalè ak diminye risk pou deformation PCB. Li sipòte gwosè PCB jiska 650 * 600 mm, fè li apwopriye pou plak mèr gwo ak konplèks. Epitou estasyon an ekipe ak yon kamera ks aliyman optik ki bay pwezante egzak vizyèl nan voye boul soude ak konpozan, asire segondè presizyon rivork resluts.
Dekri teren
Pwodwi Deskripsyon

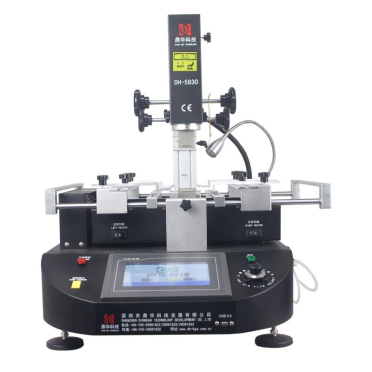

Dinghua DH-A5 se yonBGA estasyon rivork lè choyo itilize pou retire ak ranplase konpozan boul gri array(BGA) sou sikwi enprime boards(PCBs).
Youn nan karakteristik kle li yo se gwo zòn prechofaj enfrawouj la, ki inifòm distribisyon chalè ak diminye risk pou deformation PCB. Li sipòte gwosè PCB jiska 650 * 600 mm, fè li apwopriye pou plak mèr gwo ak konplèks.
Epitou estasyon an ekipe ak yon kamera ks aliyman optik ki bay pwezante egzak vizyèl nan voye boul soude ak konpozan, asire segondè presizyon rivork resluts. Ekipman sa a se ideyal pou mande pou reparasyon ak asanblaj PCB segondè presizyon ak fyab.
Estasyon retravay BGA sa a prezantetwa zòn tanperati endepandan(anwo aparèy chofaj lè cho, aparèy chofaj lè cho anba, ak zòn rechofaj enfrawouj).
Ekran tactile HD a bay yon tan reyèl -affichage tanperati, sa ki pèmèt enjenyè ajiste paramèt yo matche ak pwen fizyon espesifik diferan konpozan yo.
Depi plizyè chips mande pou koub tanperati diferan, sistèm nan sipòte jiska 50000 gwoup ki estoke pwofil tanperati. Sistèm aliyman optik la asire pozisyon egzat, sa ki fè retire ak ranplasman konpozan BGA siyifikativman pi efikas ak serye.
Anplis de sa, machin nan ekipe ak mekanis pickup vakyòm, li pral ranmase chip la otomatikman apre desoude, amelyore sekirite ak efikasite workflow.
Pwodwi spesifikasyon
|
Atik
|
Paramèt
|
|
Ekipman pou pouvwa
|
AC220V±10％ 50/60Hz
|
|
Pouvwa total
|
9200w
|
|
Top aparèy chofaj
|
1200w
|
|
Chofaj anba
|
1200w
|
|
Zòn Prechofaj IR
|
6400w
|
|
Mòd operasyon
|
Konplètman otomatikman demonte, aspirasyon, aliye ak soude
|
|
Chip sistèm manje
|
Otomatik resevwa, manje, otomatik endiksyon (si ou vle)
|
|
Depo pwofil tanperati
|
50000 gwoup
|
|
Lantiy optik CCD
|
Otomatik detire epi retounen
|
|
PCBA pwezante
|
Monte ak desann pwezante entèlijan, anba "5-pwen sipò" ak PCB fiks V-groove ki ka ajiste lib nan aks X la.
direksyon, ak enstalasyon inivèsèl pandan se tan
|
|
BGA pozisyon
|
Pozisyon lazè
|
|
Kontwòl tanperati
|
K-kalite Capteur, Bouk fèmen ak 8 ~ 20 segman pou pwogram kontwòl tanperati
|
|
Tanperati presizyon
|
± 1 degre
|
|
Presizyon pozisyon
|
0.01mm
|
|
PCB gwosè
|
Max 640 * 560 mm Min 10 * 10 mm
|
|
PCB epesè
|
0.2-15mm
|
|
BGA chip
|
1 * 1-100 * 100mm
|
|
Espas minimòm chip
|
0.15mm
|
|
Ekstèn Tanperati Capteur
|
5 pcs (opsyonèl)
|
Foto detay
Mikwomèt aliyman ajiste
Mikwomèt la ka jisteman ajiste pozisyon mèr ak chips yo, fè boul la BGA ak pozisyon soude BGA konplètman conincide ak amelyore presizyon ak efikasite nan aliyman optik.
Optik aliyman CCD Kamera
Sistèm kamera CCD aliyman optik la te devlope pou asire plasman trè egzat pandan retire chip BGA ak plasman. Avèk imaj segondè rezolisyon ak ekspozisyon an tan reyèl, kamera CCD a kapab kaptire pad PCB la ak voye boul yo soude an menm tan an, sa ki pèmèt operatè a jwenn aliyman plasman egzat atravè kouvri imaj.
Zòn Prechofaj enfrawouj
Zòn chofaj enfrawouj anba yo tout kontwole pa switch, epi ou ka chwazi zòn chofaj anba yo depann sou gwosè tablo PCB la. Gwosè a nan zòn prechofaj enfrawouj se sou 650 * 600mm. Gwo zòn enfrawouj prechofaj te kapab distribisyon chalè inifòm.
Sistèm pick-up vakyòm-
Sistèm pick-up vakyòm-ki fèt pou leve konpozan san danje epi efikas pandan pwosesis retravay la. Li pral otomatikman ranmase chip la yon fwa soude a fin fonn nèt, sa ki lakòz lis ak domaj-gratis retire. Sistèm nan gen kontwòl aspirasyon ki estab epi li ekipe ak fonksyon pwoteksyon presyon -, ki fèt pou evite twòp fòs PCB.
Pwodwi Estrikti
DH-A5 BGA Rework Station se yon solisyon semi-otomatik pou repare laptop, telefòn mobil, Xbox, PlayStation, ak lòt plak mèr PCB (Printed Circuit Board) ak presizyon. Sèvi ak prechofaj enfrawouj ak konveksyon lè cho -, li bay chalè ki estab ak inifòm pou pwosesis soude ak desoude.
Anplis de sa, ekipman sa a kapab similye koub tanperati a nan yon pwosesis soude reflow ki fè retire serye ak ranplasman nan BGA ak lòt konpozan dansite segondè -san posib ak fasilite. Akòz adaptabilite sa a, yo ka jwenn DH-A5 nan manifakti elektwonik, sant reparasyon, enstitisyon rechèch, ak kolèj teknoloji.
