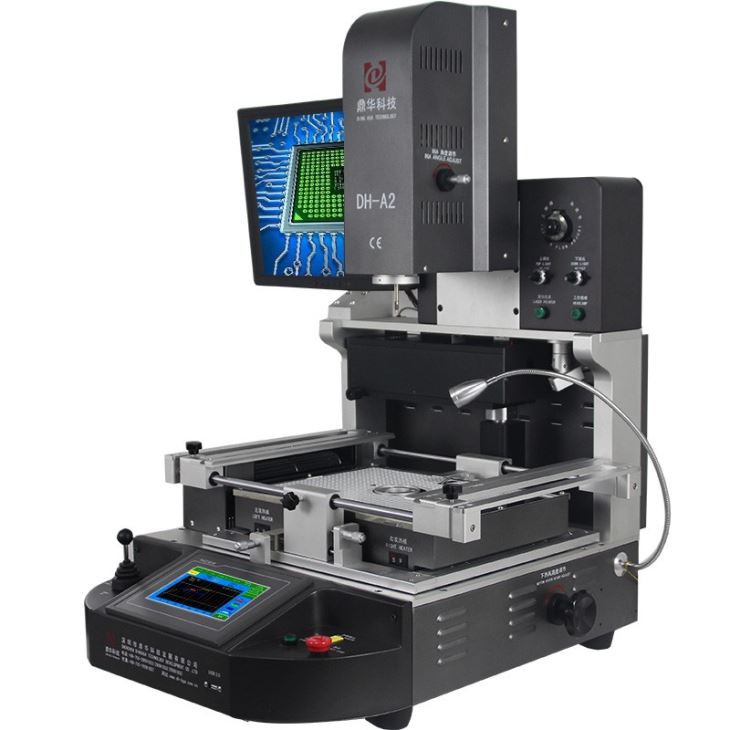

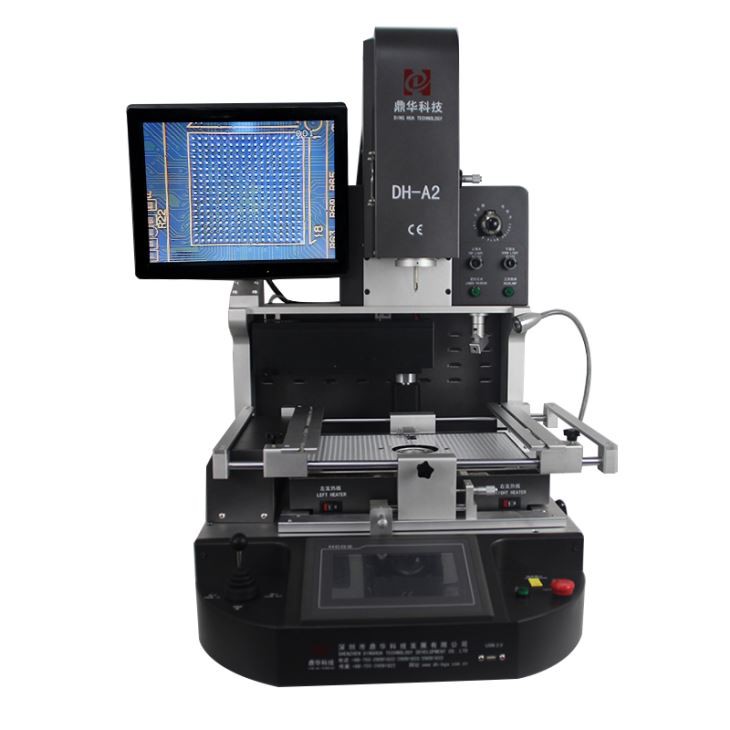

Estasyon Soudaj BGA
1. Dinghua DH-A2 BGA estasyon soudaj estasyon 2. Dirèkteman nan faktori 3. Pi gwo manifakti a nan estasyon otomatik reba BGA nan Lachin ...
Dekri teren
Estasyon soudiv BGA
1.Aplikasyon nan orijinal aliyman BGA rebatisyon Station
Ka repare mèr la nan yon òdinatè, smartphone, laptop, tablo lojik MacBook, kamera dijital, èkondisyone, televizyon ak lòt ekipman elektwonik nan endistri medikal la, endistri kominikasyon, endistri otomobil, elatriye.
Soude, reball, defouye diferan kalite bato: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, ki ap dirije chip.
2.Product Features nan Optical aliyman BGA Reballing Station

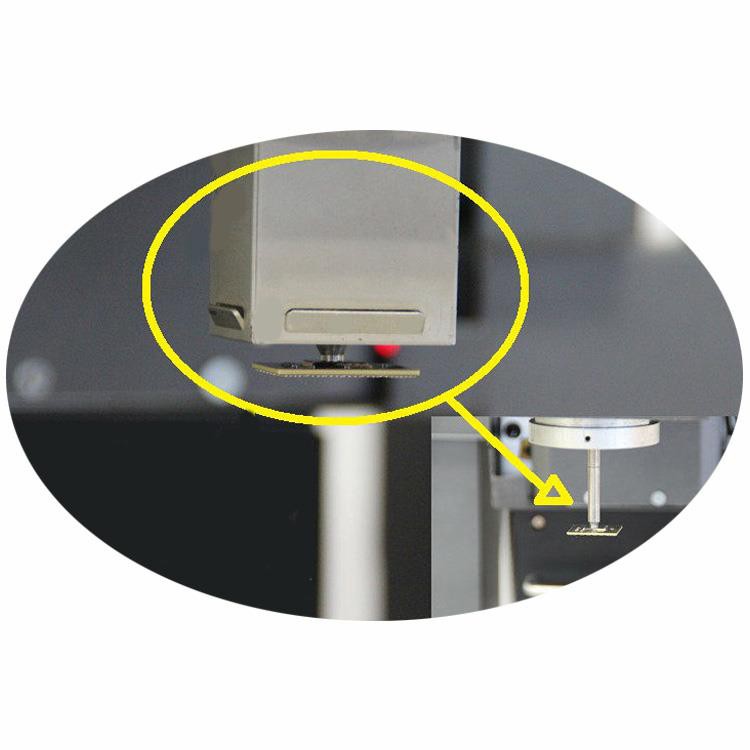

Bale-plim enstale bouch anwo yo, ki se pratik pou davwa ke yo pran, ranplase ak découper, elatriye.
Ekran ki monitè kè bebe, 1080P, 15 pous, ki se itilize pou aliyen te montre sou.

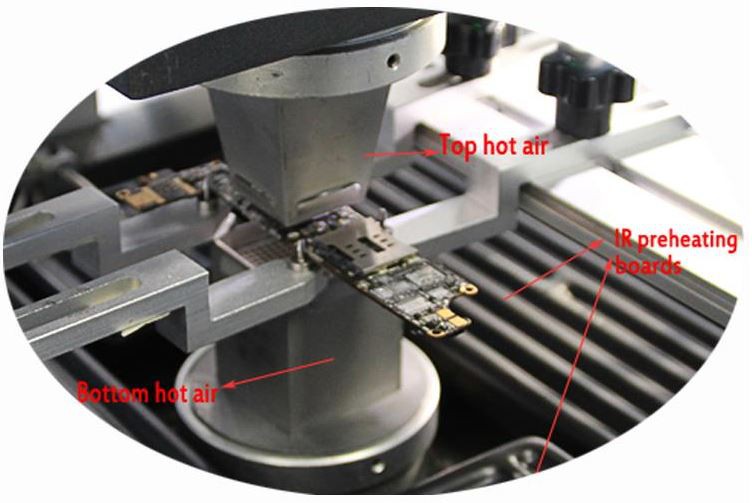

2 aparèy chofaj cho-lè ak 1 zòn enfrawouj pre-chofaj, aparèy chofaj yo cho-lè pou soudaj ak desoldaj, pre-chofaj la enfrawouj
pou yon mèr gwo yo dwe prechèl pou ke fè mèr la pwoteje.

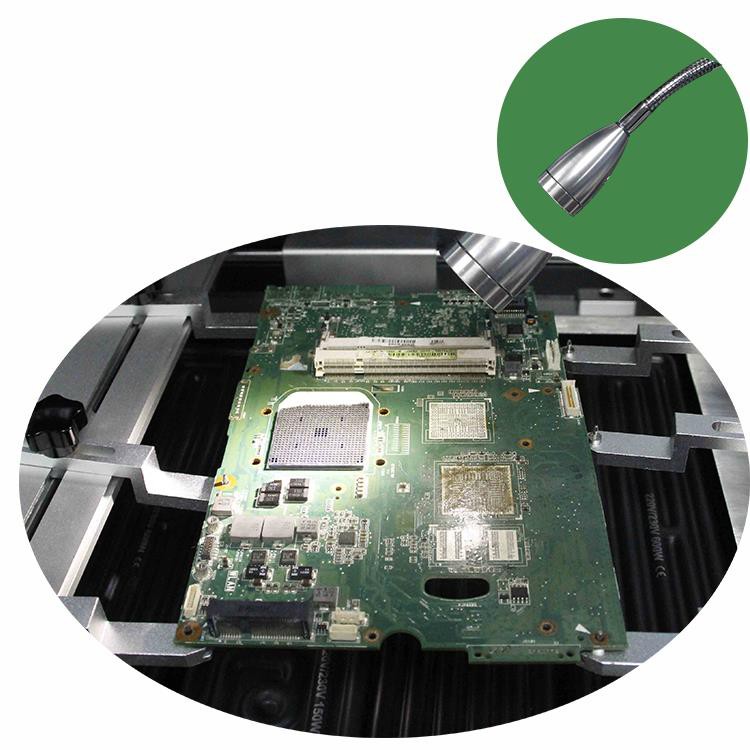

Enpòte limyè dirije, 10W, ki se klere ase pou yon pkb gwo yo dwe wè klè.

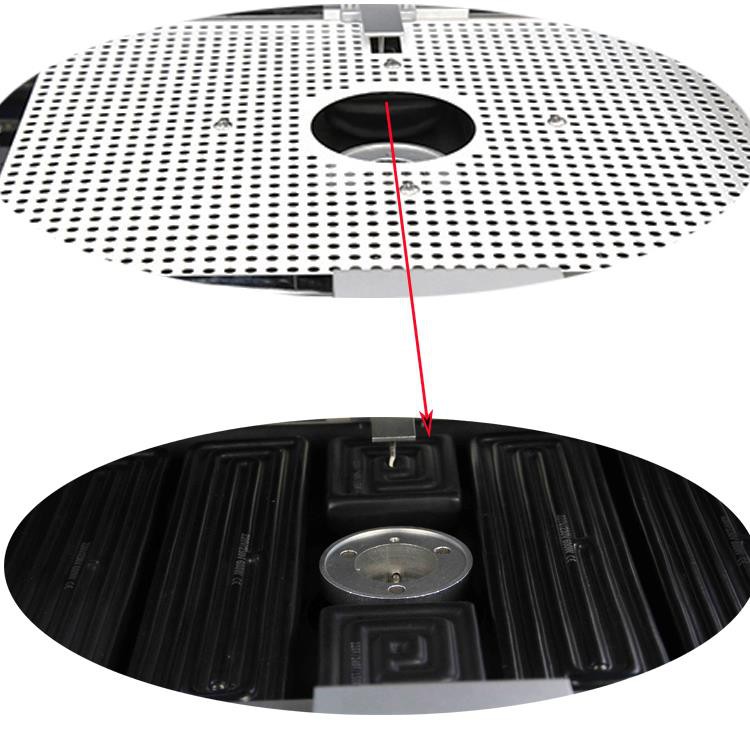

Se patiraj asye-may la enstale anwo zòn nan pre-enfrawouj, sa ki ka fè operatè pwoteje pou yo te blese,
tou pou ti konpozan pa jete andedan, menm si chofaj respire.
* Segondè pousantaj siksè nan chip-nivo repare. Egzak kontwòl tanperati ak aliyman egzak nan chak jwenti soudaj.
* 3 zòn chofaj endepandan asire presizyon tanperati. Devyasyon ak ± 1ºC. Ou ka mete pwofil tanperati diferan sou ekran an ki baze sou mèr diferan.
* 600 milyon dola Pix Panasonic orijinal kamera CCD asire egzak aliyman nan chak jwenti soudure.
* Fasil pou operasyon. Pa gen okenn konpetans espesyal ki nesesè.
3.Specification ofOptical Alignment BGA reballing Station
4. Poukisa Chwazi OurOptical Alignment BGA reballing Station?
5.Certifye nan Estasyon aliyman optik BGA Reballing Station
Pou ofri bon jan kalite pwodwi, Shenzhen DINGHUA TEKNOLOJI DEVLOPMAN co, Ltd te premye moun ki pase UL, E-MARK, CCC, FCC, CE ROHS sètifika. Pandan se tan, amelyore ak pafè sistèm nan bon jan kalite, Dinghua te pase ISO, GMP, FCCA, C-TPAT sou sit sètifikasyon kontwòl kontab.
6.Packing& Anbakman nan estasyon optik BGA rebati yo
7.Shipment pouOptik Aliyman BGA Reballing Station
Nou pral bato machin nan via DHL / TNT / FEDEX. Si ou vle lòt tèm anbake, tanpri, di nou. Nou pral sipòte ou.
8. Regleman pou Peman
Bank transfè, Western Union, kat kredi.
Tanpri di nou si ou bezwen lòt sipò.
10. Ti konsèy pou optik aliyman BGA ak manyèl estasyon rivork BGA:
Pwosesis defouraj BGA a pwofon ak sibtil, kidonk li nesesè pou metrize konpetans apwopriye ak etap yo pou yo ka gen yon bon efè. 80ml 90 ℃ pou 20 èdtan.Jere tanperati boulanjri a ak tan dapre degre a nan imidite.PCB ak BGA san yo pa anbalaj ka soude dirèkteman. operasyon pou fè pou evite domaj posib nan chip la BGA.
Anvan soude bip la BGA, chip la BGA yo ta dwe avèk presizyon ki aliyen sou pad a PCB. BGA a ak pad a sou PCB a aliyen.
Teknik la nan aliyman BGA ak PCB: nan pwosesis aliyen BGA ak serigrafi, menm si boul la soude devye soti nan pad la pa sou 30%, li ka toujou soude si li pa konplètman aliyen.Paske nan pwosesis pou fonn ,. boul la fèblan pral otomatikman aliman ak pad a paske nan tansyon ki genyen ant li yo ak pad an fèblan.Apre yo fin fè operasyon an aliyman ranpli, mete PCB a sou bracket a nan tab la retounen BGA ak sekirite li pou ke li se nivo ak retounen nan BGA. seleksyone bouch la ki apwopriye lè cho (ki se, gwosè a nan bouch la se yon ti kras pi gwo pase BGA), Lè sa a, chwazi korespondan nan tanperati korespondan, kòmanse soude a, rete tann pou fini nan koub tanperati a, refwadisman, Lè sa a, ranpli BGA la. soude.
Nan pwosesis la nan pwodiksyon ak debogaj, li se inevitab ranplase BGA a akòz BGA domaj oswa lòt rezon. Tab reparasyon BGA kapab tou demont BGA.Disassembly nan BGA ka konsidere kòm pwosesis la ranvèse nan soude BGA.Diferans lan se ... ke apre koub tanperati a fini, BGA a ta dwe souse lwen ak yon plim vakyòm, ak lòt zouti, tankou Pensèt, yo pa itilize pou fè pou evite domaje pad a pa fè egzèsis twòp fòs. PCB a nan BGA yo retire itilize yo retire fèblan pandan li cho, konsa poukisa li ta dwe opere pandan ke li cho? Paske PCB cho a ekivalan a fonksyon an nan prechofe, li kapab asire ke travay la nan retire fèblan se pi fasil. Se liy lan tinsuction itilize isit la, pa sèvi ak twòp fòs nan operasyon an, se konsa yo pa domaje pad an, apre yo fin asire ke pad an sou pkb se plat, ou ka antre nan operasyon an soude nan BGA.
Ka BGA a retire dwe soude ankò.Men, boul la bezwen yo dwe anjandre anvan soude ankò.Ezè pou plante boul la se replante boul la fèblan sou pad an nan BGA a, ki ka reyalize aranjman nan menm jan ak nouvo BGA la.
Avèk ladrès ki anwo yo nan pwosesis la soude BGA ak demonte, pral gen mwens detou sou wout la nan kwasans soude, ak rezilta yo pral pi vit ak pi efikas.Mwen espere pataje eksperyans lan nan atik sa a ap ba ou kèk enspirasyon pou soude BGA. ak demonte.
