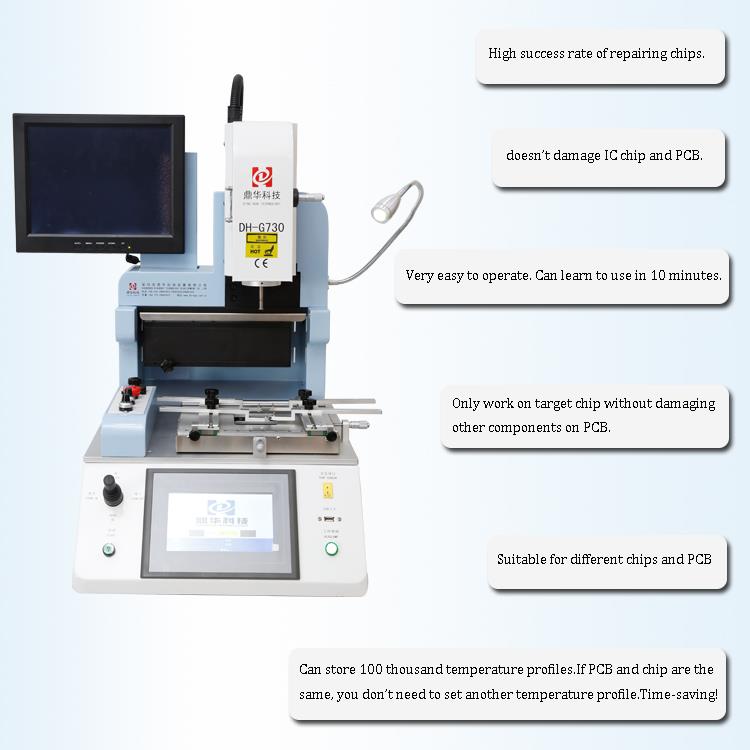

Optical Mobile Telefòn BGA REWORK STATION

1. Aplikasyon

Mèr la nan yon òdinatè, smartphone, laptop, MacBook Lojik Komisyon Konsèy, kamera dijital, èkondisyone, televizyon ak

Lòt ekipman elektwonik nan endistri medikal la, endistri kominikasyon, endistri otomobil, elatriye.

Apwopriye pou diferan kalite bato: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA,

Dirije chip.

2. Karakteristik pwodwi yo

• Lajan ki itilize nan nivo repare chip nan telefòn mobil, ti tablo kontwòl oswa ti mèr, elatriye.

• Desoldering, aliye, ak soudaj otomatikman.

• HD CCD sistèm aliyman optik pou jisteman monte BGA ak konpozan

• Embedded PC endistriyèl, anviwònman sistèm dijital, de zòn chofaj endepandan, Panasonic CCD kamera sistèm,

HD manyen ekran koòdone konvèsasyon, PLC kontwòl, milti-fonksyonèl kontwòl entegre, konsepsyon estrikti imen,

Folding lantiy optik, nimewo si ou vle, magazen epi chwazi pwofil tanperati a.

• De mòd operasyon nan sistèm lan: Auto/Manyèl. Auto Mode: Auto soudaj/dezoldering BGA ak yon bouton. Manièl

MODE: Manyèl moute/desann tèt tèt sou soudaj/dezoldering BGA ak joysticks. Tou de mòd konbine ak aliyman optik

ak lazè pwezante fini pwosesis la. Pandan se tan, yon vakyòm bati-an ka ranmase bato BGA fasilman.

• Bati-an vakyòm nan tèt la aliye chwazi moute chip a BGA otomatikman apre yo fin dezoldering fini.

3. spesifikasyon

Pouvwa	5300W
Top aparèy chofaj	Air cho 1200W
Anba neater	Hot Air 1200W. Enfrawouj 2700W
Pouvwa Suoov	AC220V ± 10% 50/60Hz
Dimansyon	L530*W670*H790 mm
Posioning	V-Groove CB sipò, ak yon aparèy ekstèn inivèsèl
Emperaturecontol	K-tip thermocouple, fèmen kontwòl bouk, chofaj endepandan
Presizyon tanperati	± 2 degre
Gwosè PCB	Max 450*490 mm. Min 22 *22 mm
Workbench amann-akor	± 15mm pi devan/bak ± 15mm dwa/agoch
Minimòm chi spacino	80*80-1*1mm
Capteur temp	1 (Si ou vle)

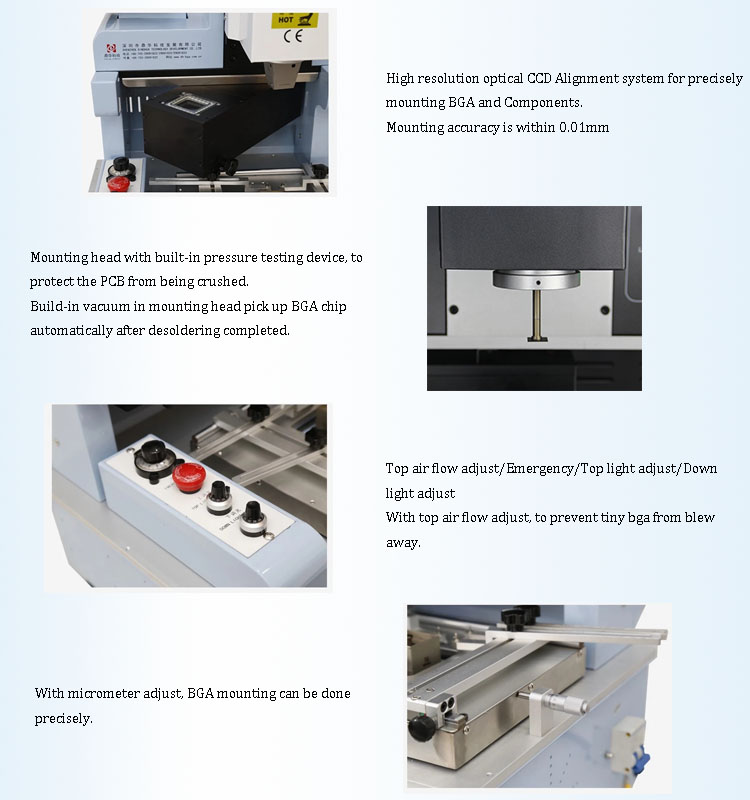

4. Detay sou optik telefòn mobil BGA REWORK STATION

1. Kamera ks (egzak sistèm aliyman optik);
2. HD ekspozisyon dijital;
3. Mikrometrik (ajiste ang yon chip);
4. Chofaj lè cho;
5. HD koòdone tactile, PLC kontwòl;
6. Dirije lanp;
7. Kontwòl manch.

5. Poukisa Chwazi Optical Telefòn Mobile BGA REWORK STATION?

6. Sètifika

7. anbalaj & chajman

8. Kontakte nou

Imèl: john@dh-kc.com

WhatsApp/WeChat: +86 157 6811 4827

9. Konesans ki gen rapò

Repare mèr òdinatè ak ICS

1, etap esansyèl nan reparasyon òdinatè chip-nivo:

Konprann dyagram sikwi yo enpòtan. Ou dwe kapab li dyagram sa yo pou konprann prensip k ap travay sikwi a, sekans pouvwa-up, ak koule siyal. Si ou ka entèprete faktori-bay dyagram yo sikwi PDF, ou ka anmezi pou fè reparasyon pou mèr oswa laptops ou pa janm te rankontre anvan.

Nan travay antretyen aktyèl, ou pral souvan fè fas a modèl mèr abitye oswa moun ki domaje nan dlo oswa erè moun. Nan ka sa yo, analize dyagram PDF faktori a esansyèl. Kòm plis moun antre nan jaden an nan antretyen òdinatè, anpil dyagram sikwi faktori yo te vin piblikman disponib pou aprann ak pataje.

2, aprann konprann faktori pdf sikwi dyagram:

Pou li ak konprann dyagram sikwi, ou dwe kòmanse pa etidye eleman debaz elektwonik - tankou rezistans, kondansateur, diodes, tranzistò, MOSFETs, ak pòtay lojik. Aprann idantifikasyon yo, karakteristik, prensip k ap travay, ak ki jan yo gide konpòtman sikwi.

Anplis de sa, konprann diferans ki genyen nan konsepsyon sikwi nan mitan gwo manifaktirè enpòtan. Ou ap bezwen atrab konsepsyon sikwi pwoteksyon, pouvwa-up distribisyon, ak koule siyal. Yon fwa ou metrize ladrès sa yo, ou pral kapab rézoudr menm modènize oswa reamenaje òdinatè avèk fasilite.

Aprann ki jan yo jwenn konpozan elektwonik sou yon mèr se tou kritik. Si ou ka analize dyagram lan, men li pa ka idantifye eleman yo sou tablo a, ou pa yo pral kapab fè reparasyon an - anpil tankou idantifye yon sispèk san yo pa kapab jwenn yo.

3, konsepsyon sikwi ak dyagnostik fay:

Chak sikwi sou yon mèr òdinatè ki baze sou yon seri prensip k ap travay. Konprann prensip sa yo fè li pi fasil pou trase ak analize chemen sikwi yo. Moun ki pa konprann yo pral souvan lite, menm apre ale nan fòmasyon.

Gen kèk teknisyen ki resevwa yon mèr epi yo pa menm konnen ki kote yo kòmanse. Idantifye pwen tès kle sou tablo a se esansyèl nan pinpointing defo. Menm jan pratik tradisyonèl medikaman Chinwa yo itilize batman kè a pou fè dyagnostik maladi, reparatè kalifye itilize vòltaj, rezistans, ak lekti ond nan pwen tès kle yo jwenn pwoblèm.

Anpil moun pase 2-3 jou repare yon mèr laptop san yo pa jwenn pwoblèm nan - pa paske li nan unfixable, men paske yo pa konnen ki kote yo teste.

4, zouti reparasyon ak enpòtans yo:

Zouti reparasyon tankou founiti pouvwa reglabl ak osiloskop yo esansyèl pou detekte defo. Zouti sa yo se tankou ultrason yon lopital la oswa machin CT - yo bay yon View klè nan pwoblèm entèn yo.

Sepandan, yo sèvi ak zouti sa yo efektivman, ou dwe premye konprann konesans ki kouvri nan Seksyon 1, 2, ak 3. Se sèlman ak ki fondasyon ou ka avèk presizyon dyagnostik fot lè l sèvi avèk enstriman sa yo.
