SMD BGA Rework Station otomatik

SMD BGA rework estasyon otomatik

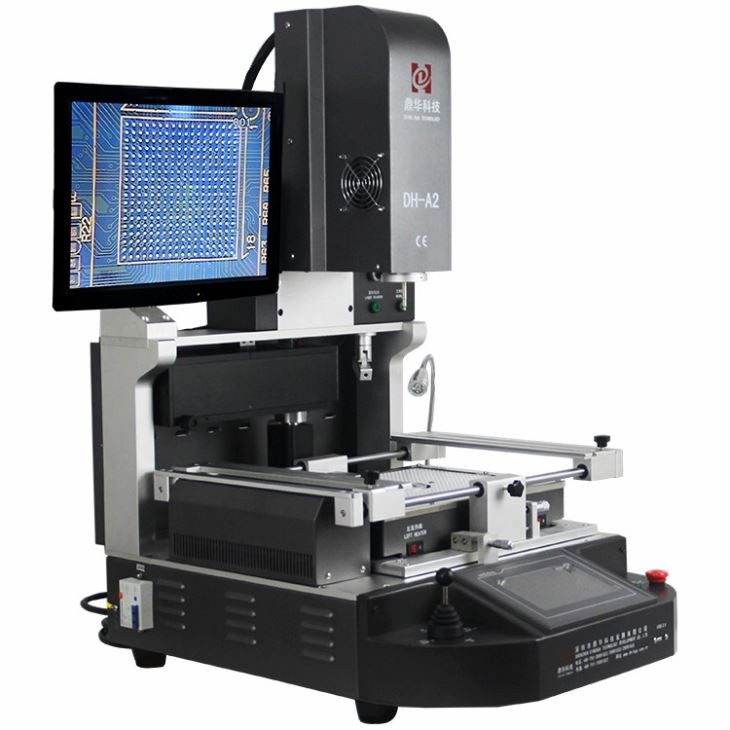

Sa a se yon machin ki gen matirite ak eksperyans pafè, kliyan yo ki te achte machin nan DH-A2 nan satisfaksyon li.

to se jiska 99.98%, ki te lajman itilize nan machin, òdinatè ak endistri telefòn mobil, plis pase 1 milyon kliyan

ap itilize.

1.Aplikasyon yon estasyon rivork SMD BGA otomatik

Pou soude, reball, desoude yon diferan kalite chips:

BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, chips ki ap dirije.

2. Karakteristik pwodwi nan yon estasyon rivork SMD BGA otomatik

* Vi ki estab ak long (ki fèt pou 15 ane lè l sèvi avèk)

* Ka repare diferan plak mèr ak gwo pousantaj siksè

* Fè egzateman kontwole chofaj ak refwadisman tanperati

* Sistèm aliyman optik: aliye avèk presizyon nan 0.01mm

* Fasil pou operasyon. Ka aprann itilize nan 30 minit. Pa gen ladrès espesyal ki nesesè.

3. spesifikasyon nan SMD BGA rework estasyon otomatik

4. Detay sou estasyon rivork SMD BGA otomatik

1. Top lè cho ak yon aspiratè vakyòm enstale ansanm, ki se fasilman ranmase yon chip / eleman pou aliyen.

2. Optical CCD ak yon vizyon fann pou pwen sa yo sou yon chip vs plak mèr imaje sou yon ekran pou kontwole.

3. Ekran ekspozisyon an pou yon chip(BGA, IC, POP ak SMT, elatriye) vs pwen plak mèr matche li yo ki aliyen anvan soude.

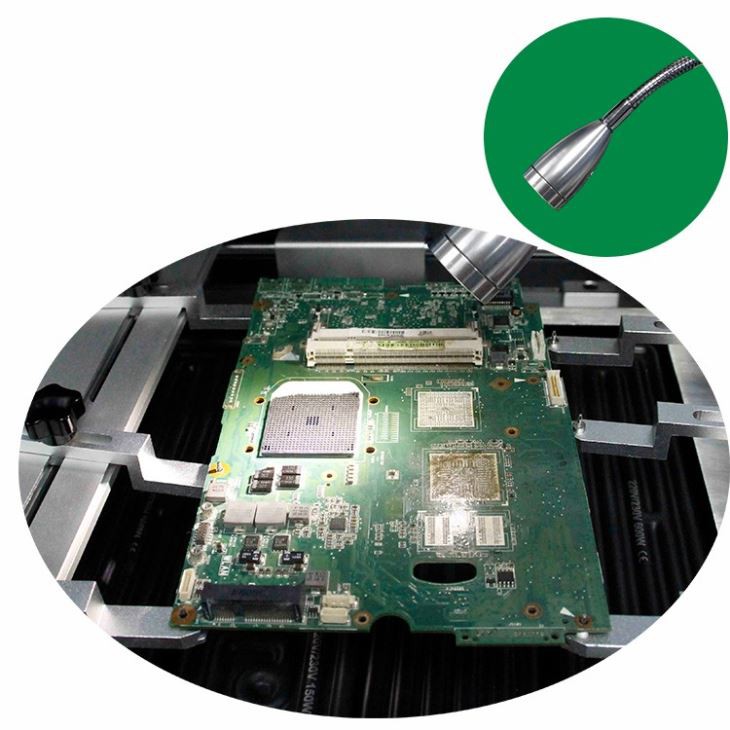

4. 3 zòn chofaj, anwo lè cho, pi ba lè cho ak zòn prechofaj IR, ki ka itilize pou ti mèr iPhone,

tou, jiska òdinatè ann televizyon mainboards, elatriye.

5. IR zòn prechofaj kouvri pa asye-may, ki chofaj respire ak pi an sekirite.

5. Poukisa chwazi otomatik SMD BGA rework estasyon otomatik nou an?

6.Certificate nan machin otomatik reballing BGA rivork

UL, E-MARK, CCC, FCC, CE ROHS sètifika. Pandan se tan, amelyore ak pafè sistèm nan bon jan kalite, Dinghua te pase ISO, GMP, FCCA, C-TPAT sou sit sètifikasyon odit.

7. anbalaj & chajman otomatik SMD BGA rework estasyon otomatik

8. chajman pouOtomatik SMD SMT dirije BGA Workstation

DHL/TNT/FEDEX. Si ou vle lòt tèm anbake, tanpri di nou. Nou pral sipòte ou.

9. Kondisyon Peman

Transfè labank, Western Union, Kat kredi.

Tanpri di nou si ou bezwen lòt sipò.

10. Gid operasyon pou Otomatik SMD SMT dirije BGA Workstation

11. Konesans ki enpòtan pou yon estasyon rivork SMD BGA otomatik

Ki jan yo pwograme yon pwofil tanperati:

Kounye a, gen de kalite fèblan souvan itilize nan SMT: plon, fèblan, Sn, ajan, Ag, kwiv ak Cu. Pwen k ap fonn sn63pb37

ak plon se 183 degre ak sn96.5ag3cu 0.5 san plon se 217 degre

3. Lè ajiste tanperati a, nou ta dwe mete fil mezire tanperati a ant BGA ak PCB, epi asire w ke

se pati ki ekspoze nan fen devan fil mezire tanperati a. Yon kalite

4. Pandan plante boul, yo pral aplike yon ti kantite keratin soude sou sifas BGA, ak may an asye, boul fèblan ak boul.

tab pou plante yo dwe pwòp epi sèk. 5. Yo ta dwe estoke keratin soude ak keratin soude nan frijidè a nan 10 degre. Yon kalite

6. Anvan ou fè tablo, asire w ke PCB ak BGA yo sèk ak kwit san imidite. Yon kalite

7. Mak entènasyonal pwoteksyon anviwònman an se Ross. Si PCB a gen mak sa a, nou ka panse tou ke PCB a fèt pa

pwosesis san plon. Yon kalite

8. Pandan BGA soude, respire aplike keratin soude sou PCB, ak yon ti kras plis ka aplike pandan soude chip san plon. 9. Lè

soude BGA, peye atansyon sou sipò PCB, pa kranpon twò sere, epi rezève espas sa a nan ekspansyon tèmik PCB. 10. La

diferans prensipal ant fèblan plon ak fèblan san plon: pwen k ap fonn lan diferan. (183 degre plon-gratis 217 degre) plon mobilite se yon bon bagay, plon

-gratis pòv. malfezans. San plon vle di pwoteksyon anviwònman, san plon vle di pwoteksyon anviwònman

11. Fonksyon keratin soude 1 > èd soude 2 > retire enpurte ak kouch oksid sou sifas BGA ak PCB, fè

efè a soude pi byen. 12. Lè yo netwaye plak chofaj enfrawouj anba nwa a, li pa ka netwaye ak sibstans likid. Li

ka netwaye ak twal sèk ak pensèt!

Detay ajisteman tanperati: koub reparasyon jeneral la divize an senk etap: prechofaj, ogmantasyon tanperati, tanperati konstan,

soude fizyon ak soude tounen. Apre sa, nou pral prezante kijan pou ajiste koub ki pa kalifye apre tès la. Anjeneral, nou pral divize an

koub an twa pati.

1. Seksyon an prechofaj ak chofaj nan etap bonè a se yon pati, ki itilize diminye diferans lan tanperati nan PCB, retire

   imidite, anpeche kimen, ak anpeche domaj tèmik. Kondisyon tanperati jeneral yo se: lè dezyèm peryòd de

   operasyon tanperati konstan fini, tanperati fèblan nou teste yo ta dwe ant (san plon: 160-175 degre, plon: 145-160 degre),

   si li twò wo, sa vle di ke nou mete tanperati a monte Si tanperati a nan seksyon chofaj la twò wo, tanperati a nan

   seksyon chofaj ka redwi oswa tan an ka vin pi kout. Si li twò ba, Ogmante tanperati a oswa ogmante tan an. Si PCB la

   se tablo ki estoke pou yon tan long epi yo pa kwit, premye tan an prechofaj ka pi long pou kwit tablo a pou retire imidite.




2. Seksyon tanperati konstan se yon pati. Anjeneral, anviwònman tanperati a nan seksyon an tanperati konstan se pi ba pase sa a

seksyon chofaj la, konsa tankou kenbe tanperati a andedan boul la soude monte dousman reyalize efè a tanperati konstan. Fonksyon an

nan pati sa a se aktive flux la, retire oksid la ak fim sifas ak temèt yo nan flux nan tèt li, amelyore efè a mouye ak diminye.

efè diferans tanperati a. Tanperati tès aktyèl la nan fèblan nan seksyon jeneral tanperati konstan yo ta dwe kontwole nan

(san plon: 170-185 degre , plon 145-160 degre ). Si li twò wo, tanperati konstan an ka redwi yon ti kras, si li twò ba, tanperati konstan an ka redwi.

Rature ka ogmante yon ti kras. Si tan an prechofaj twò long oswa twò kout selon tanperati mezire nou an, li ka ajiste pa

pwolonje oswa diminye peryòd tanperati konstan.

Si tan an prechofaj kout, li ka ajiste nan de ka:

1. Apre fen dezyèm etap la (chofaj etap) koub la, si tanperati a mezire pa rive nan 150 degre, tanperati sib la (anwo ak pi ba koub) nan koub tanperati dezyèm etap la ka ogmante yon fason ki apwopriye oswa tan an tanperati konstan ka pwolonje. kòmsadwa. Li jeneralman mande pou tanperati a nan liy lan mezire tanperati ka rive nan 150 degre apre operasyon an nan dezyèm koub la. Yon kalite




2. Apre fen dezyèm etap la, si tanperati deteksyon an ka rive nan 150 degre, twazyèm etap la (etap tanperati konstan) yo ta dwe pwolonje.

Tan an prechofaj ka pwolonje kòm anpil segonn kòm mwens.

Ki jan fè fas ak tan an kout soude tounen:

1. Tan tanperati konstan nan seksyon soude dèyè a ka ogmante modere, epi diferans lan ka ogmante otan ke posib.

Nan aktyalite a, hay dos types de estaño komenman itilize nan SMT: plomo, estaño, Sn, plata, Ag, cobre ak Cu. El punto de fusion de sn63pb37 con plomo es 183 degree y el de sn96.5ag3cu0.5 sin plomo es 217 degree

3. Al ajustar la tanperati, nou dwe insertar el cable de medición de temperatura entre BGA y PCB, y asegurarnos de que la parte expuesta del

ekstrèm frontal del cable de medición de temperature is insertada. Yon espès de

4. Pandan la siembra de bols, se aplike yon ti kantite pasta de soldadura sou la superficie de BGA, ak la mesa de siembra de malla de

acero, bols de estaño y bols debe estar limpia y seca. 5. La pasta de soldadura y la pasta de soldadura deben almacenarse en el refrigerador a 10 degree .

Yon espès de

6. Antes de hacer la placa, asire w ke el PCB ak el BGA estén secos y horneados sin humedad. Yon espès de

7. La marca internacional de protección del medio ambiente es Ross. Si el PCB genyen yon mak, tou nou kapab panse ke PCB la

por un proceso sin plomo. Yon espès de

8. Pandan la soldadura BGA, aplik uniformemente pasta de soldadura en PCB, y se kapab aplike yon ti kras plis pandan la soldadura de viruta sin.

plomo. 9. Al soldar BGA, preste atención al soporte de PCB, no lo apriete demasiado, y reserve el espacio de expansión térmica de PCB. 10. La

prensipal diferans ant el estaño ak el estaño sin plomo: el punto de fusion se diferan. (183 degre sin plomo 217 degree ) la movilidad del plomo es buena,

sin plomo pobre. nocividad Sin plomo siyifi pwoteksyon medio ambiente, sin plomo siyifi proteksyon medio ambiente

11. La función de soldadura en pasta 1> ayuda para soldar 2>elimine impurezas ak kapasite oksid nan sifas BGA ak PCB, amelyore efè a

de soldadura. 12. Cuando se limpia la placa calefactora infrarroja oscura inferior, no se puede limpiar con sustancias líquidas. ¡Se puede limpiar con un paño seco y pinzas!

Detalles de ajuste de temperatura: la curva de reparación general se divide en cinco etapas: precalentamiento, aumento de temperatura, tanperati constante, soldadura por fusion y soldadura por retroceso. A continuación, presentaremos cómo ajustar la curva no calificada después de la prueba. An jeneral, divideremos la curva en tres partes.
