Retravay Bga otomatik

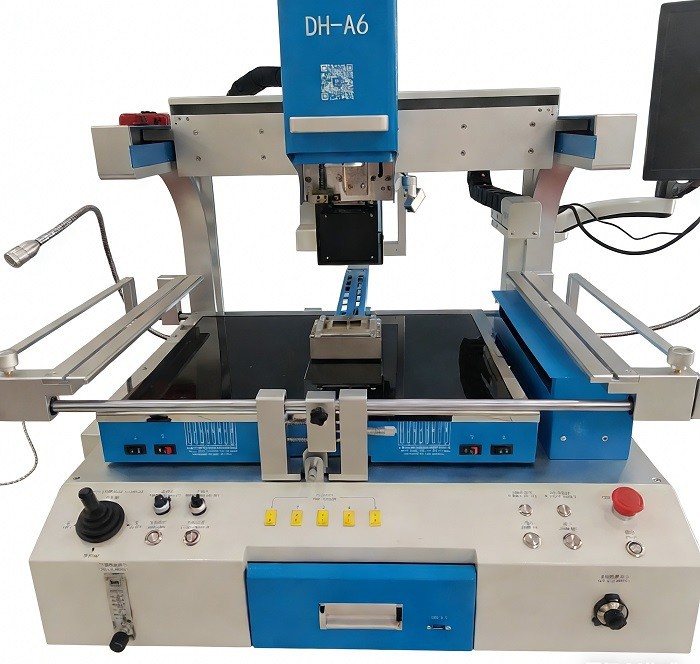

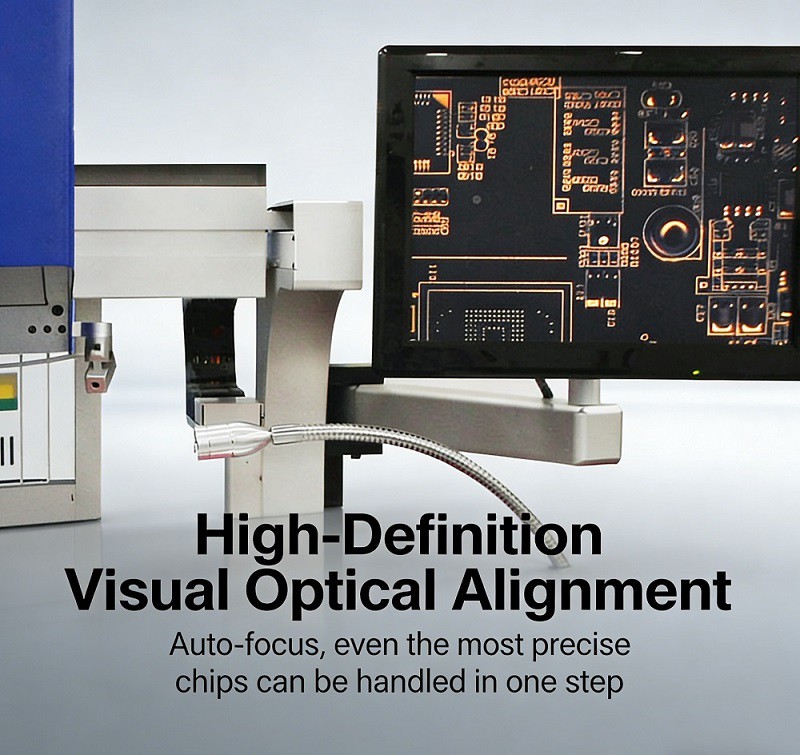

DH-A6 totalman otomatik optik BGA estasyon retravay Dinghua a ka retravay bato divès kalite, prezante gwo -definisyon aliyman optik vizyèl, chofaj egzak, kontwòl tanperati entelijan, epi li ka retravay gwo PCB jiska 480 * 520mm.
Dekri teren
One -Stop SMT Ekipman Manifakti nan Lachin
Yo te jwenn an 2011, Dinghua Teknoloji te konsantre sou R&D ak pwodiksyon X-RAY konte machin, X-ray NDT machin, estasyon rivork BGA, ak ekipman pwodiksyon otomatik.
Paramèt pwodwi yo
|
Total pouvwa: |
7000W |
|
Top aparèy chofaj: |
1200W |
|
Chofaj anba; |
Dezyèm zòn tanperati a se 1200W, ak twazyèm zòn tanperati a se 3600W. |
|
pouvwa: |
AC220V±10％ 50/60Hz |
|
Dimansyon: |
L650×W700×H850 milimèt |
|
Pozisyon: |
Plas ki gen fòm V -, bracket PCB ka ajiste nan direksyon X oswa Y epi ekipe ak yon kranpon inivèsèl. |
|
Kontwòl Tanperati: |
K-kalite tèrmokapteur (K Sensor), kontwòl bouk fèmen |
|
Tanperati Presizyon: |
± 1 degre |
|
Gwosè PCB: |
Max 480 × 520 mm Min 10 × 10 mm |
|
Afine{0}} Workbench: |
± 15mm devan ak dèyè, ± 15mm gòch ak dwa |
|
Agrandisman kamera: |
10x-100x fwa |
|
Chip BGA: |
2X2-80X80mm |
|
Espas Chip Minimòm: |
0.15mm |
|
Detèktè Tanperati ekstèn: |
5pcs, évolutive (si ou vle) |
|
Presizyon plasman: |
± 0.01MM |
|
Pwa nèt: |
92kg |
| Karakteristik kle: |
plen otomatik bga estasyon rivork, machin reparasyon laptop, bga retravay soude |
Pwodwi detay

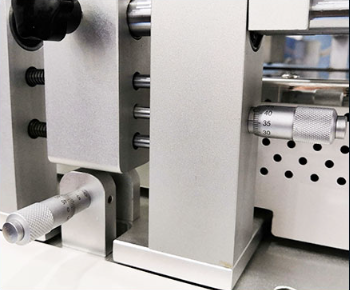

PCB pwezante ajiste pa yon mikromèt, sa ki pèmèt ajisteman devan/dèyè/gòch/dwat. Li prezante aliyman egzak ak yon presizyon aliye nan +/-0.01mm, asire siksè rivork.

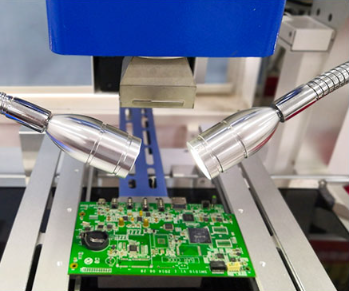

Doub -lanp ekleraj san lonbraj pèmèt obsèvasyon klè nan pwosesis la rivork tout antye, epi tou li fè li fasil idantifye defo nan eleman sou PCB la.

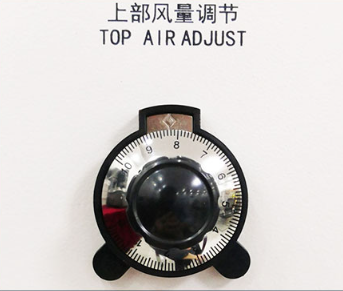

Ajiste diferan vitès van selon gwosè chip pou rivork pi efikas. Menm ti konpozan pa pral soufle oswa mal aliye pandan soude.
5 Entèfas Mezi Tanperati ekstèn
Pratik pou siveyans tanperati an tan reyèl-, sa ki pèmèt kontwòl tanperati pi presi ak serye.

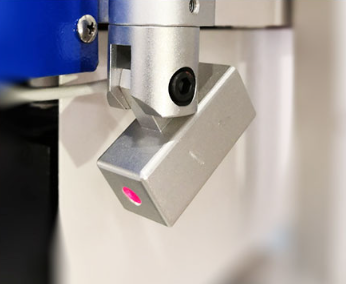

Pozisyon lazè pèmèt plase yon sèl-etap nan plak mèr la.

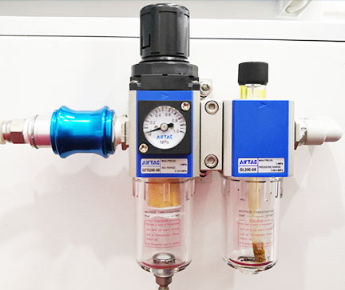

Separasyon lwil oliv ak dlo, bon jan filtraj, ak pwoteksyon machin nan.
